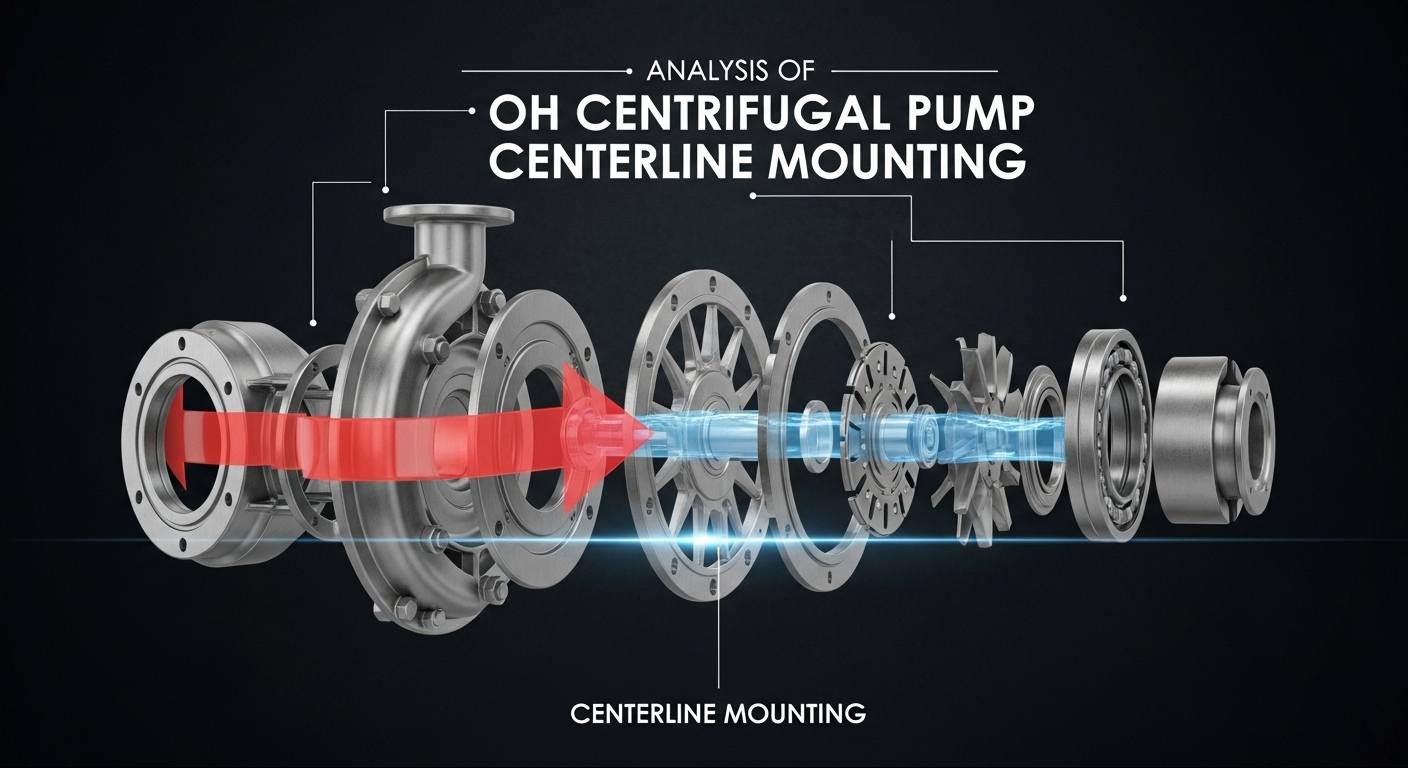

Analyse av OH-sentrifugalpumpens senterlinjemontering

Under tøffe arbeidsforhold som petrokjemisk og høy temperatur væskeoverføring, stabiliteten avOH sentrifugalpumper(kompatibel med API 610-standarder) er avgjørende. Som en kjernemonteringsmetode er midtlinjemontering mye brukt i kraftige OH2/OH3-pumpemodeller. Hva gjør dette designet unikt?

1. Hva er senterlinjemontering?

På et raffineris oppussingssted for pumpeområdet så jeg teknikere som sammenlignet monteringsforskjellene mellom OH1- og OH2-pumper: OH1-pumpen er festet med føtter i bunnen av huset, mens OH2-pumpens flens er direkte på linje med referanselinjen på bunnplaten - dette er en enkel manifestasjon av midtlinjemontering. Denne strukturelle utformingen er eksplisitt påkrevd av API 610-standarder og kan effektivt håndtere driftsutfordringer i miljøer med høy temperatur og høyt trykk.

2. Hvorfor velge midtlinjemontering?

Nøkkelen ligger i å løse problemet med termisk ekspansjon. Når pumpen overfører høytemperaturmedier (som varm olje ved 200-400 ℃), vil huset og akselen gjennomgå ekspansjon og deformasjon. Tradisjonell fotmontering er utsatt for feiljustering mellom pumpeakselen og motorakselen, noe som forårsaker vibrasjon, tetningslekkasje og til og med lagerskade. Senterlinjemontering, ved å feste den sentrale aksen, lar termisk ekspansjon fordele seg jevnt langs symmetriaksen, og opprettholder innrettingsstabiliteten. For eksempel opplevde et raffineri en gang tetningslekkasje i en fotmontert pumpe etter bare tre måneder med overføring av varm olje ved 380 ℃; demontering avdekket en forskyvning på 0,2 mm mellom pumpeakselen og motorakselen. Etter å ha byttet til midtlinjemontering, oppsto lignende problemer aldri igjen.

3. Tre kjernefordeler med senterlinjemontering

I praktisk drift og vedlikehold er disse fordelene ikke bare teoretiske, men kan virkelig redusere problemer:

• Sterk termisk stabilitet: En pumpe i et etylenanlegg må bytte mellom kalde og varme medier ofte, med temperatursvingninger fra 80 ℃ til 320 ℃. Imidlertid holder pumpen med senterlinjemontering en vibrasjonsverdi under 4,5 mm/s etter hver bryter, langt lavere enn standardgrensen.
• Høy vedlikeholdseffektivitet: Tidligere tok reparasjonen av en fotmontert pumpe 8 timer bare å demontere motoren og justere akslene. I motsetning til dette, for en senterlinjemontert pumpe med en tilbaketrekkbar rotor, da vi byttet ut den mekaniske tetningen i fjor, tok det bare 3 timer - ingen grunn til å demontere motoren, bare trekk ut rotoren direkte, og sparer mesteparten av tiden.
• Forbedret pålitelighet: Ved å sjekke selskapets utstyrsopptegnelser, under høye temperaturer, kan den gjennomsnittlige problemfrie driftstiden for senterlinjemonterte pumper nå 18 måneder, mens de fleste fotmonterte pumper bare kan vare rundt 12 måneder – et betydelig gap på 30 %-40 %.

4. Applikasjonsscenarier og monteringsnøkkelpunkter

Typiske bruksområder:

• Medieoverføring ved høy temperatur (≥150 ℃), for eksempel sirkulasjonssystemer for varm olje i raffinerier
• Høytrykks arbeidsforhold (≥ 2,5 MPa), for eksempel reaktorfødepumper i kjemiske anlegg
• Kritisk prosessutstyr, som løsemiddeloverføringspumper i PTA-anlegg

Viktige monteringstrinn:

① Grunnplaten må fuges og festes for å sikre fundamentets vibrasjonsmotstand;

② Bruk et laserjusteringsverktøy for å kalibrere pumpeakselen og motorakselen, med et avvik på ≤0,05 mm/m;

③ Installer kompensasjonspakninger ved flensen for å eliminere virkningen av mikrodeformasjon av basen;

④ Kontroller innrettingsstatusen på nytt etter installasjon og den første termiske syklusen.

5. Konklusjon

Senterlinjemontering er ikke bare en enkel festemetode, men en systematisk løsning designet for å håndtere de operasjonelle smertepunktene til tunge pumper. Fra termisk ekspansjonskontroll til vedlikeholdsvennlighet går verdien gjennom hele pumpens livssyklus. For industrielle scenarier som krever langsiktig stabil drift, velge et senterlinjemonteringsskjema i samsvar medAPI 610standarder er en viktig beslutning for å sikre kontinuitet i produksjonen.
