Beste praksis for installasjon av sentrifugalpumpefundament: Seks kritiske retningslinjer for fundamentbolter og fuging

I industrivæskesektoren,Teffikoingeniører understreker et kjerneprinsipp: "En pumpes stabilitet er definert likt av dens design og dens fundament." Presisjonen ved montering av fundamentbolt dikterer direkte den naturlige frekvensen og vibrasjonsnivåene til en sentrifugalpumpe under drift.

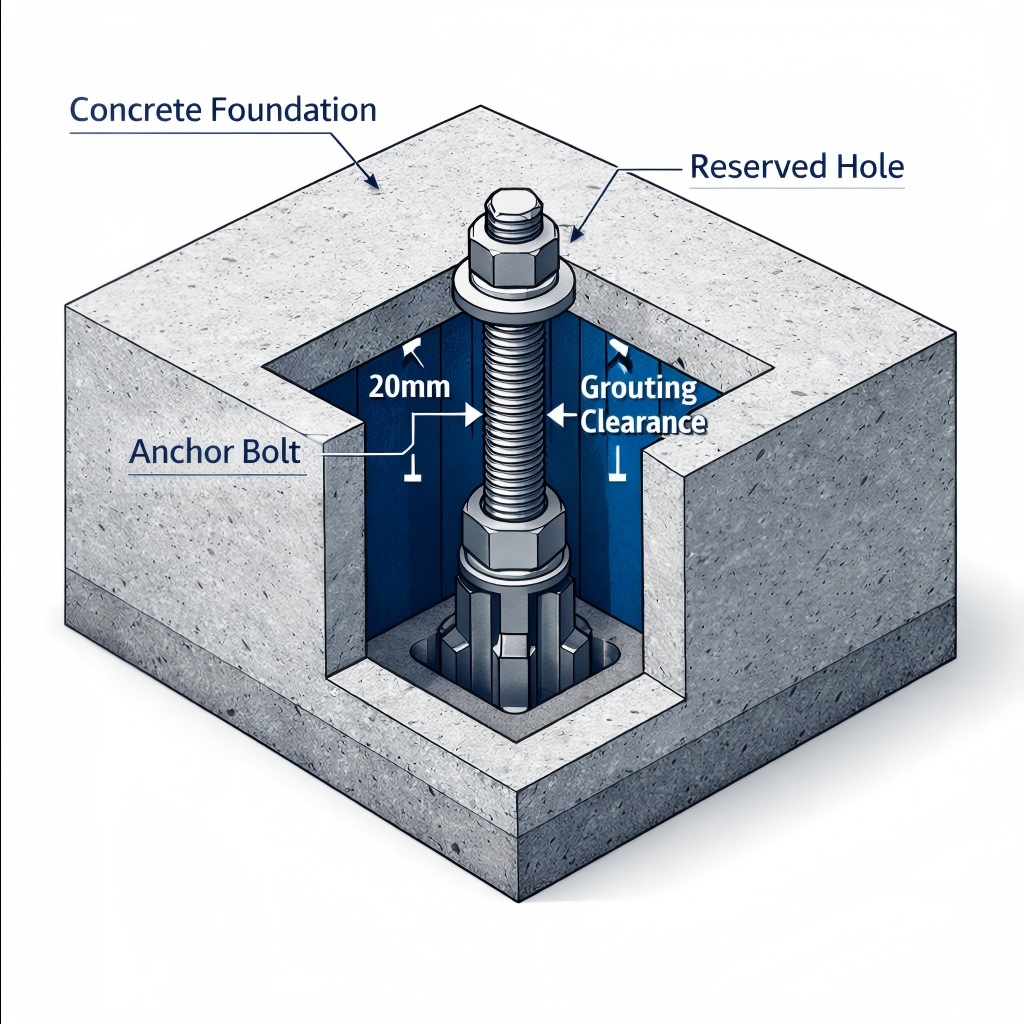

Nedenfor er de seks kritiske tekniske kravene for fundamentboltehull og fugingsprosedyrer, oppsummert av Teffikos tekniske team for konstruksjonsreferanse.

1. Presisjonsposisjonering: Dimensjonell nøyaktighet og nivå

Presisjon er grunnlaget for stabilitet. Før fuging er streng verifisering mot pumpeprodusentens tekniske spesifikasjoner obligatorisk.

• Dimensjonskonsistens: Avstanden og diameteren til fundamentboltene må strengt samsvare med pumpebasen eller enhetens dimensjoner. Selv mindre avvik kan forårsake tvangsmontering, som induserer startspenning på pumpeakselen.
• Nivåkrav: Avviket til grunnflatens nivå må kontrolleres innenfor 0,5 mm per meter (eller som spesifisert av utstyrsprodusenten).
• Teknisk innsikt: Overskridelse av denne toleransen forårsaker torsjonsdeformasjon av pumpehuset ved festing. Dette kompromitterer den mekaniske tetningsflaten, noe som fører til lekkasje og overdreven vibrasjon – en primær årsak til uforklarlige tetningsfeil.

2. Konsolideringsteknikk: Forhindrer vipping og forskyvning

Riktig betongkonsolidering rundt fundamentbolter er avgjørende for strukturell integritet.

• Forhindre vipping: Vibratorer må aldri komme i direkte kontakt med eller utøve sideveis trykk på fundamentboltene. Direkte kontakt kan føre til at boltene vipper. En skråbolt resulterer i ikke-vertikal lastfordeling, og skaper skjærspenningskonsentrasjonspunkter ved muttergrensesnittet.
• Eliminer forskyvning: Sikre festetiltak må implementeres under konstruksjon for å sikre at alle innebygde deler (bolter og hylser) forblir stasjonære med null forskyvning under helleprosessen.

3. Tidskontroll: 75 % styrketerskel og sekundær fuging

Timing er ofte den mest forsømte faktoren i forhastede byggeplaner.

• Styrketerskel: Den primære fundamentbetongen må oppnå minst 75 % av sin utformede trykkstyrke før pumpeenheten nivelleres, justeres og fikseres. For tidlig belastning risikerer ujevn grunnsetting.
• Prosesssekvens: Sekundær fuging må bare fortsette etter at utstyret er nøyaktig innrettet og permanent fiksert.
• Optimal tykkelse: Den sekundære fugetykkelsen må holdes strengt mellom 30 mm og 70 mm.
• Teknisk analyse: Lag som er tynnere enn 30 mm mangler tilstrekkelig masse til å overføre belastninger effektivt og er utsatt for sprekker. Lag tykkere enn 70 mm genererer overdreven krympespenning, noe som fører til indre sprekker. Området 30–70 mm er den verifiserte "sikkerhetssonen" for lastoverføring.

4. Forberedelse av grensesnitt: Renslighet og fuktighetskontroll

Båndet mellom eksisterende og ny betong er et kritisk svakt punkt som krever doble sikkerhetstiltak.

• Rengjøringsstandard: Overflaten som er beregnet for sekundær fuging, må vaskes grundig for å fjerne all olje, støv, slam og løse partikler.
• Fuktighetsforhold: Underlaget må være mettet overflatetørt (SSD) – fullstendig fuktet, men uten stående vann – før fuging. Dette forhindrer at den gamle betongen absorberer fuktighet fra den nye fugemassen, noe som ville kompromittere bindingsstyrken.
• Forholdsregler ved lav temperatur: Hvis omgivelsestemperaturene faller under 0°C, må det iverksettes umiddelbare anti-frysingstiltak for å forhindre frysing ved grensesnittet, noe som ødelegger bindingsevnen.

5. Materialvalg: Høystyrke finaggregert betong

For høypresisjonsutstyr, som flertrinns sentrifugalpumper, er materialspesifikasjonen avgjørende.

• Aggregatspesifikasjon: Fin pukkbetong foretrekkes for å sikre at fugemassen fyller trange boltehull og grunnhull uten tomrom.
• Styrkehierarki: Trykkfasthetsgraden til fugematerialet må være én grad høyere enn den primære fundamentbetongen.
• Teknisk prinsipp: Konseptet med et "sterkt skall, svak kjerne" er ugyldig her. Installasjonslaget må være sterkere enn basen for effektivt å fjerne dynamiske belastninger som genereres under pumpedrift, og forhindre belastningsskader på selve fundamentet.

6. Herdemiljø: Termisk beskyttelse under 5°C

Herding er det siste og mest avgjørende trinnet for langvarig holdbarhet.

• Kritisk temperaturterskel: Når omgivelsestemperaturer faller under 5°C, bremses sementhydreringsreaksjonen betydelig, noe som svekker styrkeutviklingen.
• Obligatoriske tiltak: Det må påføres strenge varmeisolasjons- eller oppvarmingstiltak i hele herdeperioden til det sekundære fugelaget.
• Risikoadvarsel: Feil herding i lave temperaturer kan føre til at fugemasselaget ikke når designstyrke, noe som skaper en latent risiko for strukturell feil under pumpedrift.

Konklusjon

Ordtaket "Detaljer avgjør suksess eller fiasko" er spesielt relevant isentrifugalpumpeinstallasjon. Fra dimensjonsnøyaktigheten til reserverte hull til de strenge protokollene for sekundær fuging og boltpresisjon på millimeternivå, er hvert trinn sammenkoblet.Teffikooverholder disse strenge standardene for å kontrollere hver detalj, og sikre stabil og pålitelig drift av pumpeutstyr gjennom profesjonell utførelse og kvalitetssikring.
