Hva skal jeg gjøre hvis strømningshastigheten til en horisontal flertrinns sentrifugalpumpe er utilstrekkelig?

I industrielle og høye vannforsyningssystemer,Teffiko horisontale flertrinns sentrifugalpumperer kjernekraftkilden. Imidlertid opplever mange ingeniører at pumpens strømningshastighet gradvis "faller" etter en driftsperiode og ikke når de kalibrerte parameterne.

Ved å kombinere den teoretiske forskningen av væskemaskineri og frontlinjedrift og vedlikeholdserfaring, vil denne artikkelen grundig løse problemet med utilstrekkelig strømningshastighet fra tre dimensjoner: tetthet, systemmotstand og kraftkildeytelse.

1. Feil design og valg

Årsaksanalyse:

• Misforhold mellom pumpevalg og faktiske arbeidsforhold: Den nominelle strømningshastigheten og pumpehøyden samsvarer ikke nøyaktig med de faktiske systemkravene, for eksempel har den valgte pumpen en for liten strømningshastighet eller utilstrekkelig trykkhøyde til å overvinne systemmotstanden. Dette skyldes vanligvis avvik i beregningen av systemmotstand i det innledende designstadiet, eller manglende justering av pumpevalget i tide når de faktiske arbeidsforholdene endres.
• Defekter i design av rørledningssystem: Faktorer som en for lang sugerør, liten rørdiameter, for store vinkelrør og høy ventilmotstand vil øke systemmotstanden betraktelig, noe som fører til at det faktiske driftspunktet til pumpen avviker fra høyeffektivitetssonen og dermed føre til et fall i strømningshastigheten.

Diagnose og løsninger:

• Bekreft designparametere og ytelseskurver: Beregn kravene til systemhøyde og strømningshastighet på nytt nøyaktig, og sammenlign dem nøye med pumpens ytelseskurve for å sikre at pumpen fungerer stabilt i høyeffektivitetssonen. Vurder om nødvendig resolutt å erstatte pumpen med en som er mer egnet for gjeldende arbeidsforhold.
• Optimaliser utformingen av rørledningssystemet: Gjennomfør en omfattende inspeksjon og optimalisering av suge- og utløpsrørledningene, minimer unødvendige vinkelrør og ventiler, og sørg for at rørdiameteren oppfyller de optimale kravene for væsketransport, og reduserer dermed rørledningsmotstanden effektivt.

2. Problemer med installasjon og igangkjøring: Nøkkelpunkter for feilsøking på stedet

Årsaksanalyse:

• Luftlekkasje ved sugerørledningen og ventilbasen: Dette er en vanlig og nøkkelårsak til utilstrekkelig strømningshastighet. Dårlig tetting av sugerørledningen eller ventilbasen vil føre til at luft kontinuerlig kommer inn i pumpekammeret, utløser kavitasjon og alvorlig svekke vannabsorpsjonskapasiteten og strømningshastigheten til pumpen. Det er viktig å inspisere sugerøret og ventilbasen for å sikre at det ikke oppstår luftlekkasje.
• Tilstopping av fotventilen eller sugefilteret: Fotventilen åpner ikke helt, eller sugefilteret er alvorlig tilstoppet med rusk (som sediment, fibre osv.), noe som vil føre til en kraftig økning i sugemotstanden og hindre pumpen i å trekke nok væske.
• Feil motorrotasjonsretning: Feil motorledninger kan føre til at pumpehjulet roterer i motsatt retning. I dette tilfellet, selv om pumpen er i gang, kan den knapt generere en effektiv strømningshastighet eller strømningshastigheten er ekstremt lav.
• Dårlig innretting mellom pumpen og motoren: Dårlig innrettingsnøyaktighet av koblingen vil forårsake unormal vibrasjon av pumpeenheten, akselerere slitasjen på lagre og tetninger, og dermed påvirke driftseffektiviteten og strømningsstabiliteten til pumpen.

Diagnose og løsninger:

• Utfør en streng inspeksjon av tettheten til sugerørledningen: Utfør en streng lufttetthetstest på sugerørledningen og alle tilkoblingspunkter, og reparer eventuelle luftlekkasjepunkter i tide. Sørg for at alle koblinger er festet pålitelig, spesielt koblingen mellom sugerøret og ventilbasen.
• Rengjør fotventilen og filteret regelmessig: Etabler et system for regelmessig inspeksjon og rengjøring av fotventilen og sugefilteret for å sikre at de alltid er uhindret og unngår opphopning av rusk.
• Bekreft riktig motorrotasjonsretning: Ved å jogge motoren, observer nøye om rotasjonsretningen til pumpen stemmer overens med retningen angitt av pilen tydelig merket på pumpehuset. Hvis det oppdages inkonsekvens, juster motorledningen umiddelbart.
• Utfør presis innrettingskalibrering: Bruk profesjonelle innrettingsverktøy (som laserjusteringsinstrumenter) for å utføre høypresisjonsjustering av pumpen og motoren, noe som reduserer vibrasjoner og komponentslitasje fundamentalt.

3. Feil drift og optimalisering av rotasjonshastighet

Årsaksanalyse:

• Utilstrekkelig priming av pumpen: Hvis luften i pumpekammeret og sugerørledningen ikke er fullstendig uttømt før oppstart, vil pumpen ikke absorbere vann normalt eller strømningshastigheten vil være alvorlig utilstrekkelig.
• Utilstrekkelig rotasjonshastighet forårsaket av lav systemspenning: Ustabil eller kontinuerlig lav strømforsyningsspenning vil direkte føre til et fall i motorens rotasjonshastighet, og dermed redusere pumpens ytelse betydelig (inkludert strømningshastighet og trykkhøyde). Utilstrekkelig rotasjonshastighet er en viktig årsak til utilstrekkelig strømningshastighet for horisontale flertrinns sentrifugalpumper.
• Utilstrekkelig åpning av utløpsventilen: Etter at pumpen er startet, hvis utløpsventilen ikke er helt åpnet, vil strømningseffekten være kunstig begrenset.
• Kavitasjon: Alvorlige sugeforhold (som for høyt sugeløft, høy motstand mot sugerørledninger, for høy væsketemperatur) fører til at trykket ved pumpeinntaket er lavere enn fordampningstrykket til væsken, og genererer et stort antall bobler og utløser kavitasjon. Kavitasjon vil forårsake et kraftig fall i strømningshastigheten, ledsaget av unormal støy og voldsom vibrasjon.

Diagnose og løsninger:

• Utfør grundige luftavtrekks- og pumpeoppfyllingsoperasjoner: Før hver oppstart, sørg for at pumpekammeret og sugerørledningen er fullstendig fylt med væske og at all gjenværende luft er trukket ut grundig.
• Inspiser og stabiliser strømforsyningsspenningen: Inspiser strømforsyningsspenningen regelmessig for å sikre at den er stabil og oppfyller motorens nominelle spenningskrav. Vurder om nødvendig å installere en spenningsstabilisator for å effektivt øke rotasjonshastigheten til flertrinnspumpen.
• Kontroller åpningen av utløpsventilen: Bekreft at utløpsventilen er helt åpen og juster den til optimal driftsåpning i henhold til de faktiske prosesskravene.
• Forbedre sugeforhold og vanninnløpsdybde: Å øke vanninngangsdybden til den horisontale flertrinns sentrifugalpumpen kan effektivt øke sugetrykket til pumpen, og dermed løse strømningsproblemet forårsaket av utilstrekkelig vanntrykk. Samtidig bør sugeløftet reduseres så mye som mulig, sugerørledningens motstand bør reduseres, og transport av overopphetet væske bør unngås. Vurder om nødvendig å installere en boosterpumpe eller optimalisere utformingen av sugerørledningen.

4. Feil vedlikehold og komponentslitasje: Rettidig utskifting av slitedeler

Årsaksanalyse:

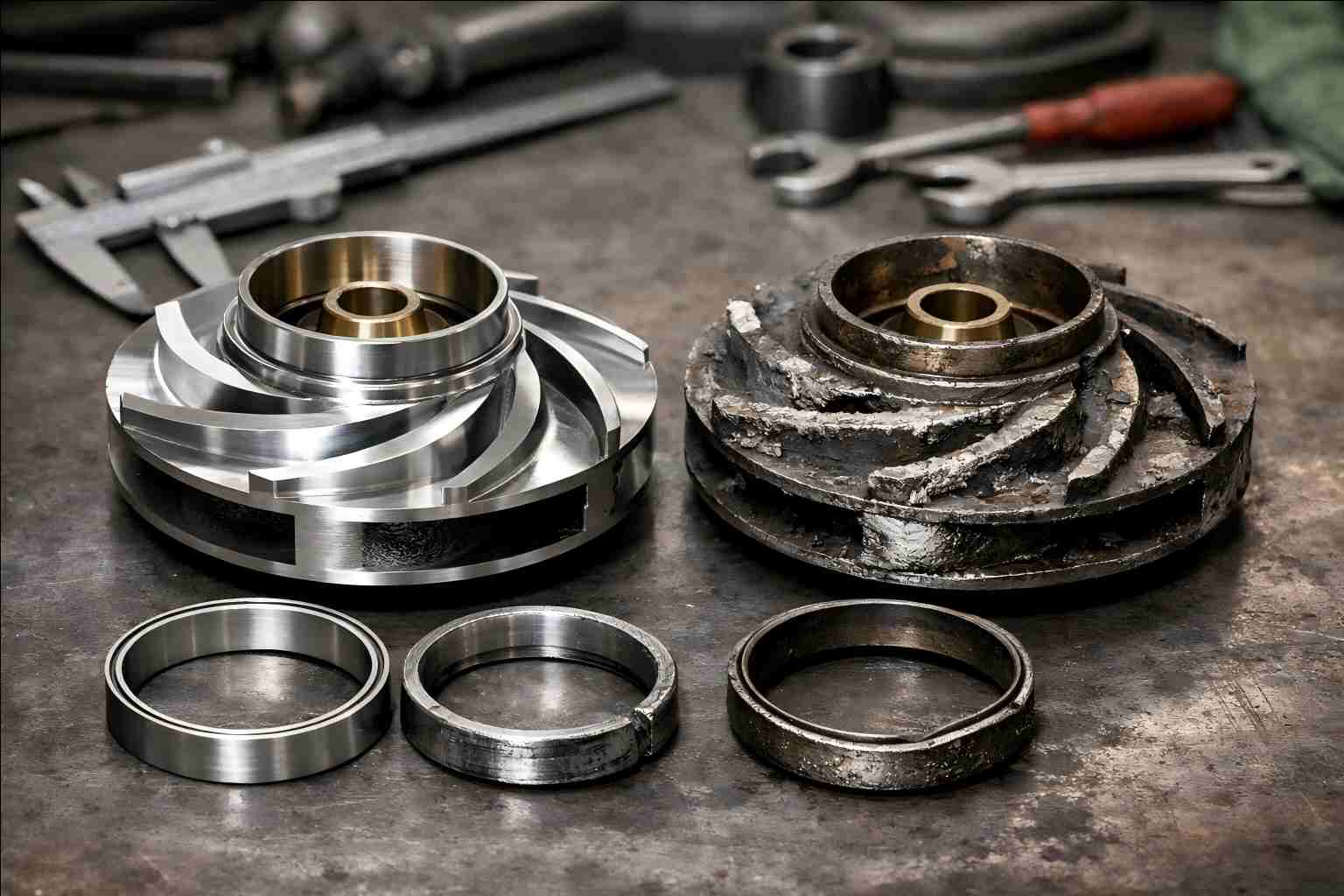

• Impellerslitasje eller skade: Under langvarig drift kan impelleren bli skadet på grunn av korrosjon, slitasje eller fastkjøring av rusk, og pumpehjulets strømningskanal kan deformeres, noe som alvorlig påvirker pumpens arbeidskapasitet og fører til et betydelig fall i strømningshastigheten.
• Innvendig lekkasje forårsaket av slitasje på tetningsringen: Gapet mellom tetningsringen og pumpehjulet øker med brukstiden, noe som fører til en økning i tilbakestrømmen av væske inne i pumpen, en kraftig reduksjon i volumetrisk effektivitet, og dermed en reduksjon i effektiv strømningshastighet.
• Lagerslitasje: Lagerslitasje vil øke friksjonen mellom rotoren og statoren, redusere den mekaniske effektiviteten til pumpen, og kan til og med forårsake vibrasjoner og akseltetningslekkasje, som indirekte påvirker strømningshastigheten.
• Lekkasje av pakning eller mekaniske tetninger: Slitasje eller feil installasjon av tetninger (som pakning eller mekaniske tetninger) vil forårsake væskelekkasje, som ikke bare påvirker pumpens normale drift, men også kan føre til utilstrekkelig strømningshastighet.

Diagnose og løsninger:

• Inspiser og skift pumpehjulet regelmessig: Etabler et system for regelmessig inspeksjon av pumpehjulets tilstand, ryd opp rusk i tide, og reparer eller skift ut slitte og skadede pumpehjul. For pumper som har vært brukt i lang tid, bør de slitte pumpehjulene skiftes ut i tide.
• Skift ut tetningsringen i tide: Inspiser gapet til tetningsringen regelmessig, og skift den ut med en ny umiddelbart så snart det er funnet en for stor spalte for å sikre at spalten er innenfor det tillatte konstruksjonsområdet og opprettholde den volumetriske effektiviteten til pumpen. Ytelsen til noen tetningsringer vil avta etter langvarig bruk, så vi må bytte dem ut i tide.
• Inspiser og skift lagre: Inspiser smøretilstanden og slitasjegraden til lagrene regelmessig, og skift ut skadede lagre i tide for å sikre jevn og effektiv drift av pumpen.
• Inspiser og skift tetninger: Inspiser slitasje og lekkasje av pakninger eller mekaniske tetninger regelmessig, og juster eller bytt dem etter behov for å forhindre at væskelekkasje påvirker pumpens ytelse.

Konklusjon

Å løse problemet med utilstrekkelig strømningshastighet til en horisontal flertrinns sentrifugalpumpe er ikke vanskelig; nøkkelen er å identifisere grunnårsaken nøyaktig. Husk mnemonikken vår: "Forhindr luftlekkasje og sjekk fotventilen, ryd opp rusk og fjern tilstopping av rørledninger, stabiliser spenningen for å sikre rotasjonshastighet, skift ut deler i tide for å eliminere slitasje".

Ved å øke vanninngangsdybden for å øke vanntrykket, sikre stabil spenning for å opprettholde en høy rotasjonshastighet, og resolutt erstatte aldrende tetningsringer og impellere, kan du ikke bare raskt gjenopprette pumpens nominelle strømningshastighet, men også forlenge levetiden til utstyret og redusere driftsenergiforbruket.
