Forebygging av brudd på sentrifugalpumpe overtrykk

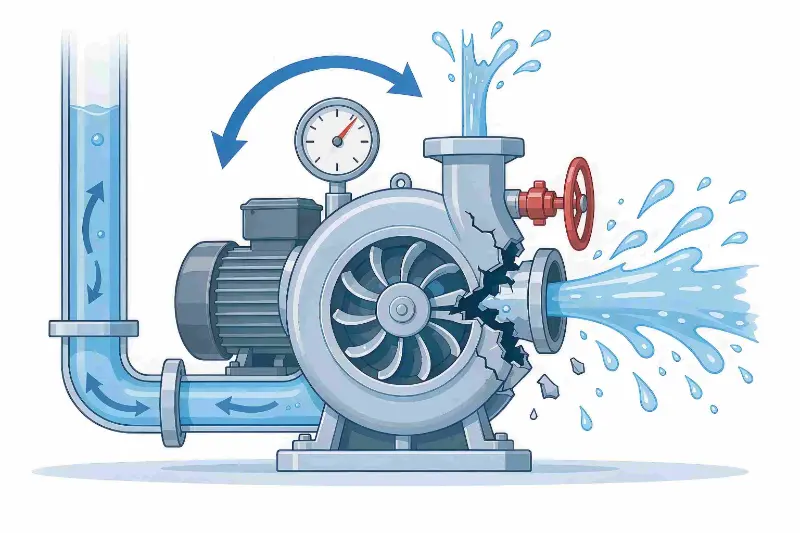

Figur: Skjematisk over trykkoppbygging med lukket ventil forårsaket av lukking av utløpsventilen, noe som resulterer i brudd på pumpehuset og utkast av medium

De fleste brudd på pumpekroppen stammer fra dead-heading (oppbygging av lukket ventil), feilaktig fjernstart og feil i automatiske forriglinger. Denne artikkelen tar for seg manuelle, eksterne og automatiske start/stopp-scenarier for å forklare ventilverifisering, driftsprosedyrer og vedlikehold av instrumenteringssperre, og forhindrer dermedsentrifugalpumpehendelser med overtrykksbrudd.Teffikohar alltid prioritert driftssikkerhet for sentrifugalpumpen og gir fullstendig sikker drift og vedlikeholdsveiledning for fare for brudd på pumpekroppen. For å fundamentalt unngå slike hendelser kan man ikke stole på maskinvarebeskyttelse alene; ventilverifisering, fjernbekreftelse og automatisk sperrestyring må brukes for hver start/stopp-operasjon.

Kjerneårsaker til pumpebrudd

Dead-heading (som opererer mot en lukket ventil) er den fysiske årsaken til de aller fleste pumpekroppsbrudd, og automatiske kontrollsystemer forsterker denne risikoen:

• Ved å starte pumpen med både innløps- og utløpsventilene lukket, rører pumpehjulet kontinuerlig den innestengte væsken; mekanisk energi omdannes til varme, væsken fordamper og trykket stiger, og i løpet av kort tid overskrider den trykkklassifiseringen til pumpehuset;
• Når pumpen startes eksternt fra det sentrale kontrollrommet, kan ikke operatører bekrefte ventilstatus på stedet, noe som gjør det enkelt å starte blindt opp etter vedlikehold når ventiler ikke er tilbakestilt;
• Når nivåutløst automatisk oppstart skjer, kan linjeventilene fortsatt være stengt for vedlikehold, og pumpen går deretter under trykk uten at noen er på stedet;
• Forriglinger med lav flyt og høy temperatur som ikke er kalibrert i lengre perioder klarer ikke å beskytte, og systemet kan ikke automatisk slå seg av og avlaste trykket etter overtrykk.

Kasusstudie av industriulykker

Ved en liten til mellomstor lagringstank for kjemiske råvarer, etter at vedlikehold på en sentrifugalpumpe for lagringstank var fullført, restaurerte vedlikeholdsmannskapet utstyret, men glemte å åpne utløpsventilen, og byttet deretter pumpen til automatisk modus. Pumpen startet og stoppet automatisk basert på tanknivåsignaler, uten noen på stedet. Når tanknivået steg til innstilt utløserverdi, startet PLS-systemet sentrifugalpumpen automatisk. Væsken i det forseglede pumpekammeret ble kontinuerlig omrørt av pumpehjulet; i løpet av bare 90 sekunder ble mediet raskt oppvarmet og fordampet, og trykket inne i pumpen fortsatte å stige. Fordi anleggets lavstrømslås ikke hadde blitt kalibrert på over to år, grep sensoren seg og sviktet, og ingen avstengningsbeskyttelse ble utløst. Til slutt sprakk pumpehuset og høytemperaturmediet sprayet utover, ødela utstyret på stedet og tvang en nødstans av produksjonslinjen, noe som resulterte i betydelige reparasjoner og nedetidstap. Undersøkelsesrapporten etter hendelsen identifiserte to grunnleggende årsaker: manglende re-verifisering av ventilstatus på stedet etter vedlikehold, og sikkerhetssperren har lenge gått uten funksjonstesting.

Konklusjon: Uovervåket drift + ventiler ikke tilbakestilt + mislykkede forriglinger - bruddet var kun et resultat av kombinasjonen av disse tre faktorene, og kunne vært unngått hvis en enkelt hadde blitt kontrollert.

Manuell pumpestart på stedet: Verifisering av ventilposisjon er første forsvarslinje

Bekreft statusen til alle ventiler strengt

Før du starter pumpen, må hver linjeventil bekreftes punkt for punkt for å forhindre start med lukkede ventiler:

• Hovedprosesslinje: hold sugeventilen helt åpen for å sikre at væske kommer jevnt inn i pumpekammeret;
• Hold alle hjelpeventiler som lufteventiler, tømmeventiler og nedblåsingsventiler lukket;
• Åpne pumpehusets luftutløserventil for å fullføre priming og ventilering, fjerne all luft fra pumpen og forhindre kavitasjon og tørrkjøring;
• Hold utløpsventilen litt åpen eller helt lukket; start aldri pumpen med både innløp og utløp blokkert samtidig.

Innlemme ventilsjekker i en standardisert sjekkliste

Ventil åpne/lukkede posisjoner er kritiske kontrollpunkter for å sikre sikker pumpedrift og må formaliseres i utstyrets arbeidsinstruksjoner og oppstartssjekklister. Operatører bør bekrefte hvert element ved å krysse av det, eliminere avhengighet av erfaring og redusere menneskelige feil gjennom institusjonelle kontroller.

Fjernstyrt sentralstyrt pumpestart: Et bekreftelsestrinn på stedet er avgjørende

Fjernoppstart er et høyfrekvent scenario for trykkoppbyggingsbrudd; å stole utelukkende på den sentrale kontrollskjermen kan ikke bekrefte de faktiske forholdene på stedet:

• Før kontrollrommet gir en startkommando, må pumpen ikke startes med et enkelt klikk;
• Når operatører ikke kan gå på stedet for å verifisere ventilene, må en inspektør på stedet tildeles for å fysisk bekrefte at alle ventiler er tilbakestilt til riktige posisjoner;
• Først etter å ha mottatt bekreftelse på stedet kan sentralstyring utstede startkommandoen, og forhindre misforhold mellom kontrollskjermen og den faktiske ventilstatusen på stedet.

Automatiske start/stopp-pumper: Fokus på å forhindre at ventiler ikke blir tilbakestilt etter vedlikehold

Mange tanktømmepumper er avhengige av nivåinstrumentering og PLS-programmer for automatisk start/stopp og kjøres uten tilsyn, noe som gjør risikoen enda høyere.

Re-inspeksjon på stedet er obligatorisk før du aktiverer automatisk modus

Etter vedlikehold eller rørledningsarbeid, og før bytte til automatisk kontrollmodus, må alle ventiler verifiseres på nytt på stedet igjen: innløpsventil helt åpen, utløpsventil i forhåndsinnstilt oppstartsposisjon og alle lufteventiler lukket. Typisk risikoscenario: når tanknivået når et høyt punkt, starter det automatiske kontrollsystemet pumpen, men utløpsventilen etter vedlikehold forblir stengt, og skaper direkte oppbygging av dødhodet som fører til at pumpehuset brister i løpet av kort tid.

Stol på instrumenteringslåser for å lukke gapet mellom uovervåket drift

For å forhindre at pumpen starter automatisk når linjeventilene er stengt, må et komplett sett med instrumenteringsbeskyttelsesenheter installeres:

• Lavstrømslås: Den overvåker linjeflyten; når nullstrøm vedvarer i en lengre periode, identifiserer den dette som dødhodedrift og slår automatisk av motorstrømmen;
• Høytemperaturforrigling: Den overvåker pumpehusets temperatur; når temperaturstigningen fra trykkoppbygging når terskelen, slås den av umiddelbart for å stoppe væsken fra å fordampe og sette under trykk;
• Overtrykksperre: Når utløpstrykket overskrider grensen, utløser det avstengning, og fungerer sammen med sikkerhetsventilen for dobbel beskyttelse;
• Rutinemessig vedlikeholdstesting: Kalibrer sperresystemet etter en fast månedlig tidsplan, simuler nullstrømnings- og overtrykksforhold, og bekreft at beskyttelsesfunksjonene fungerer korrekt, og eliminerer sikkerhetsblindsoner forårsaket av fastslåtte sensorer og mislykkede sperreprogrammer.

Hardware Backstop: Dobbel programvare- og maskinvaresikring mot brudd på pumpekroppen

Driftskontroller adresserer menneskelige feil, mens maskinvarebeskyttelse holder den siste sikkerhetslinjen:

• Installer på pumpen en avlastningssikkerhetsventil eller bruddskive, som automatisk avlaster trykket under overtrykk og slipper ut det høye trykket inne i pumpen;
• Installer en resirkulasjonsledning for minimumsstrøm for å forhindre at pumpen går dødhodet i lengre perioder ved lav strømning og overoppheting av væsken;
• Når du transporterer brennbare eller eksplosive medier, bruk en eksplosjonssikker motor, sørg for riktig statisk jording og forhindre en kjemisk eksplosjon etter mediumlekkasje;
• Utfør veggtykkelsestesting med jevne mellomrom og skift ut pumpehus som har tynnet ut fra korrosjon eller har utviklet sprekker, for å unngå for tidlig brudd forårsaket av redusert trykkbærende kapasitet på huset.

Vanlige misoppfatninger i daglig drift og vedlikehold

• Misforståelse: Kun manuell oppstart må kontrolleres; automatiske pumper krever ikke inspeksjon på stedet. Med automatisk start/stopp er det ingen manuell tilsyn, og dødhoderisikoen fra ufullstendig ventilinspeksjon og tilbakestilling er faktisk større; ventiler må verifiseres på nytt på stedet før automatisk modus aktiveres.
• Misforståelse: Når låsene er installert, er ingen ytterligere oppmerksomhet nødvendig. Urenheter kan lett blokkere trykk- og strømningssensorer; langvarig mangel på testing fører til sperrefeil, noe som gjør at systemet ikke kan slås av automatisk under overtrykk.
• Misforståelse: Kort oppstart er ikke så farlig. I et forseglet pumpekammer varmes væsken opp og fordamper i løpet av titalls sekunder, trykket øker kraftig, og hendelsen utvikler seg ekstremt raskt.

Sammendrag: Hvordan forhindre brudd på pumpekroppen

Hele beskyttelsessystemet består av tre lag:

• Lag 1 – Driftskontroll:Verifiser ventiler punkt for punkt under oppstart på stedet; ekstern oppstart må pares med bekreftelse på stedet; fullfør ventilen på nytt før du aktiverer automatisk modus; og formalisere sjekkelementene til en skriftlig sjekkliste;
• Lag 2 — Automatisk kontrollbeskyttelse:Utstyr lavstrøms-, høytemperatur- og overtrykkslåser; følge regelmessig testing; og unngå dødhodet tomgangskjøring under uovervåket drift;
• Lag 3 — Maskinvarebakstopp:Installer trykkavlastningsinnretninger og resirkulasjonsledninger, og test pumpehuset for korrosjon med jevne mellomrom.

De aller fleste brudd på sentrifugalpumpen er ikke problemer med utstyrets kvalitet, men snarere et resultat av feilbetjening av ventilen kombinert med svikt i automatisk kontrollbeskyttelse.Teffikoanbefaler at bedrifter standardiserer sikkerhetsstyring på tvers av de tre start/stopp-modusene – manuell, fjernkontroll og automatisk – implementerer full prosesssikkerhetsbeskyttelse, og kontinuerlig reduserer produksjonssikkerhetsrisikoen som følge av overtrykksbrudd i pumpekroppen.
