API 610 fungerer som den generelle kjernestandarden for horisontale sentrifugalpumper i petrokjemisk industri, olje-gass og kjemisk industri. Denne standarden klassifiserer industrielle sentrifugalpumper i tre kjernekonfigurasjoner: OH-overhengende pumper, BB-mellomlagre-pumper og VS vertikalt opphengte pumper. Med mange års dyptgående FoU og produksjonsekspertise innen API 610-kompatible pumper, leverer Teffiko svært pålitelige væsketransportløsninger for ulike bransjer gjennom standardisert strukturell design og rik erfaring med å tilpasse seg krevende driftsforhold.

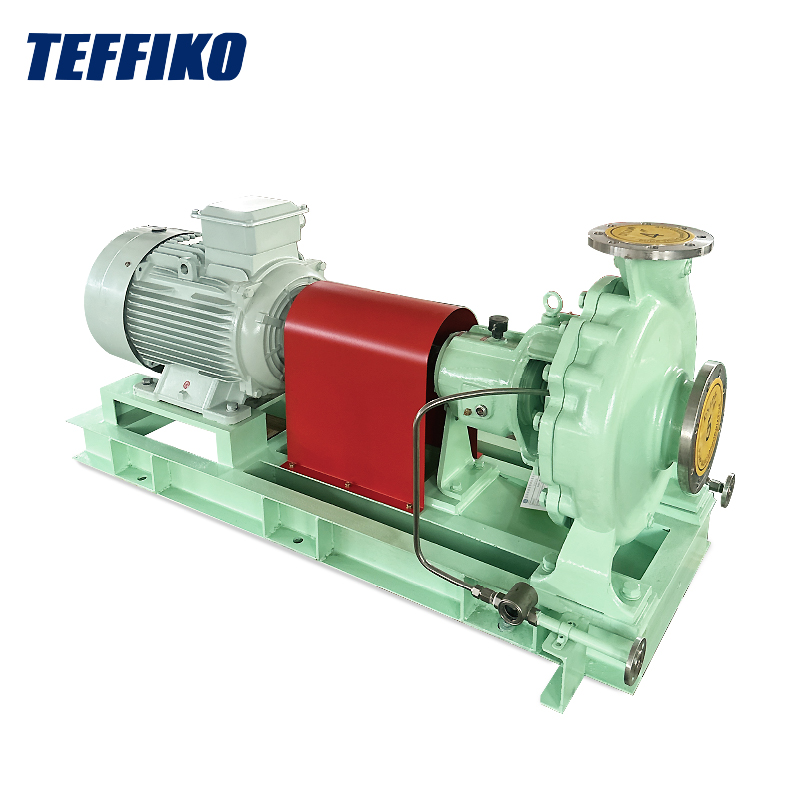

OH (overhengende pumpe):Løftehjulet er montert i enden av pumpeakselen, utkraget utenfor lagerhuset. Lagerenheten er fullstendig isolert fra prosessvæsken. Det er en vanlig lettvekts horisontal pumpetype.

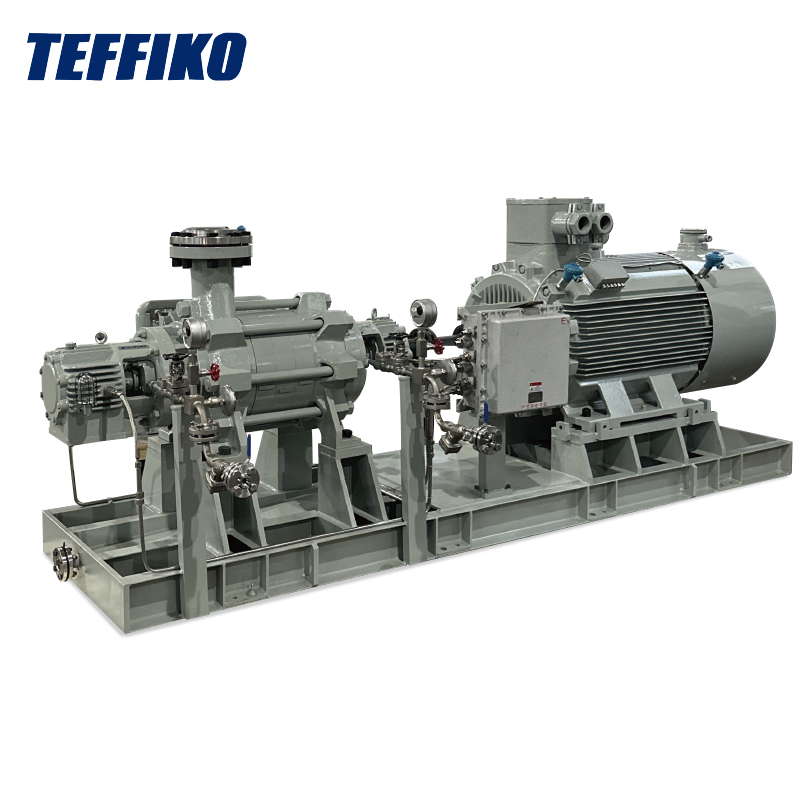

BB (Between-Bearings Pump):Løftehjulet er anordnet mellom to sett med lagre med en symmetrisk støttestruktur, som i stor grad forbedrer rotorbalansen og den generelle støttestivheten for krevende driftsforhold.
VS (vertikal opphengt pumpe):Pumpeakselen og impelleren er vertikalt opphengt og nedsenket i den transporterte væsken. Den brukes for det meste i vertikale dypvanns- og tanktransportscenarier og vil ikke bli diskutert i detalj i dette dokumentet.
Kompakt overordnet struktur med lite fotavtrykk, egnet for prosjekter med plassbegrensninger; enkle vedlikeholdsoperasjoner; praktisk inspeksjon og utskifting av mekaniske tetninger og impellere, noe som reduserer nedetiden betydelig; egnet for forhold med stabilt trykk og moderat hydraulisk belastning, og viser utmerket tilpasningsevne for brukstjenester.
Begrenset av den overhengende strukturen, oppstår risiko for høy akselavbøyning under forhold med stor impellerdiameter og høyt trykk, noe som lett kan forårsake overdreven vibrasjon. Den er ikke egnet for kontinuerlige, kraftige produksjonssystemer med høy flyt, høy temperatur og høyt trykk. Den har kort levetid og rask tetningsslitasje under langvarige, strenge driftsforhold.
Vanntransport i anleggsbruk, dosering av kjemisk reagens, overføring av lett hydrokarbon, hjelpeprosess-væsketransport og andre ikke-kritiske, periodiske eller lavbelastningsoppgaver.
Symmetrisk rotorstøttedesign muliggjør sterk lasttilpasning og ekstremt høy akselstabilitet; i stand til langsiktig drift under høye temperaturer og høytrykksforhold med lave dynamiske akselbelastninger; balanserte rotorkrefter reduserer effektivt utstyrsvibrasjoner og aksialtrykk, og gir langt overlegen driftsstabilitet sammenlignet med OH-pumper.
Tyngre utstyrsvekt, større fotavtrykk og krav til robuste og faste utstyrsfundamenter; sofistikerte og komplekse strukturer, spesielt for flertrinns BB-pumper; tungvinte demonterings- og vedlikeholdsprosedyrer med stor vedlikeholdsbelastning og strenge krav til innrettingsnøyaktighet under installasjon.
Langdistansetransport av olje-gassrørledninger, vanninjeksjonssystemer i oljefelt, sirkulasjon av amin-væske fra raffinerier, høytemperaturutslipp fra tårnbunnen, trykksetting av kjelens fødevann og andre kritiske kontinuerlige produksjonsoppgaver.
For å lette rask differensiering av maskinvarekonfigurasjoner, ytelse og drift-vedlikeholdsforskjeller mellom de to pumpetypene, dekker følgende komplette sammenligningstabell under API 610-standarden kjernevalgparametere:
| Sammenligningselement | OH overhengende pumpe | BB Between-Bearings Pump |
|---|---|---|
| Akselstøttemetode | Ensidig overhengende støtte | Symmetrisk støtte med to lager |
| Footprint og Foundation | Kompakt størrelse med enkel foundation | Stor størrelse krever forsterket fundament |
| Trykkhåndteringskapasitet | Egnet for moderat trykk | Egnet for høyt / ultra-høyt trykk |
| Strømningskapasitet | Lav-til-middels strømning | Middels til høy flyt med sterk belastningstoleranse |
| Enkelt vedlikehold | Enkel struktur med praktisk vedlikehold | Kompleks struktur med omfattende vedlikeholdsprosedyrer |
| Aksialbelastning og deformasjon | Skaftavbøyning oppstår; moderat stabilitet | Balansert last uten vesentlig deformasjon |
| Rotor Dynamics Ytelse | Begrenset stivhetsmargin med relativt lav rotasjonshastighet | Tilstrekkelig stivhet, lav vibrasjon og høy stabilitet |
| Lagertype | Kule/rulle anti-friksjonslagere | Hylse / vippepute aksiallager |
| Forseglingskonfigurasjon | Konvensjonelle mekaniske tetninger med enkel/dobbel patron | Skylletype / tandem høytrykkstetninger |
| Ofte brukte materialer | 316 rustfritt stål, dupleks rustfritt stål | Kromstål, Inconel, Hastelloy |
For prosjekter som søker lavkost, praktisk drift og vedlikehold med begrenset plass, under middels til lavt trykk, liten til middels strømning hjelpeforsyningsforhold, foretrekkes OH-overhengende pumper. For kritiske enheter med kontinuerlig produksjon som utsettes for høye temperaturer, høyt trykk og høye strømningsforhold med strenge krav til utstyrsstabilitet, lav feilrate og lang levetid, må BB mellomlagrepumper brukes. Faktisk pumpevalg krever omfattende evaluering av parametere som middels korrosivitet, viskositet og start-stopp-frekvens for å balansere utstyrets pålitelighet og prosjektøkonomi.
