Omfattende veiledning til ISG vertikale vs ISW horisontale sentrifugalpumper

Innen industriell væsketransport har ISG vertikale sentrifugalpumper og ISW horisontale sentrifugalpumper blitt mainstream-valg for en rekke bruksscenarier på grunn av deres unike strukturelle fordeler og presise scenariotilpasningsevne. Men når du står overfor spesifikke arbeidsforhold, er det en profesjonell utfordring å oppnå nøyaktig modellvalg. Som ingeniørteamet tilTeffiko, vi er godt klar over at det ikke finnes noen absolutt optimal pumpemodell, kun den mest passende løsningen. Denne artikkelen vil gjennomføre en omfattende sammenligning mellom ISG og ISW sentrifugalpumper fra fire hoveddimensjoner: strukturell design, ytelsesegenskaper, aktuelle scenarier og installasjon og vedlikehold. Den vil også dele Teffikos praktiske erfaring med modellvalg for å hjelpe deg med å ta informerte beslutninger.

Innholdsfortegnelse

1. Strukturell design

2. Ytelsesegenskaper

3.Gjeldende scenarier

4.Installasjon og vedlikehold

I. Sammenligning av strukturell design mellom ISG vertikale sentrifugalpumper og ISW horisontale sentrifugalpumper

Kjerneforskjellen mellom ISG vertikale sentrifugalpumper og ISW horisontale sentrifugalpumper starter med deres strukturelle design. Dette bestemmer direkte deres plassbeskjeftigelse, installasjonsmetode og rørledningstilpasningslogikk, noe som gjør det til den primære faktoren å vurdere ved modellvalg.

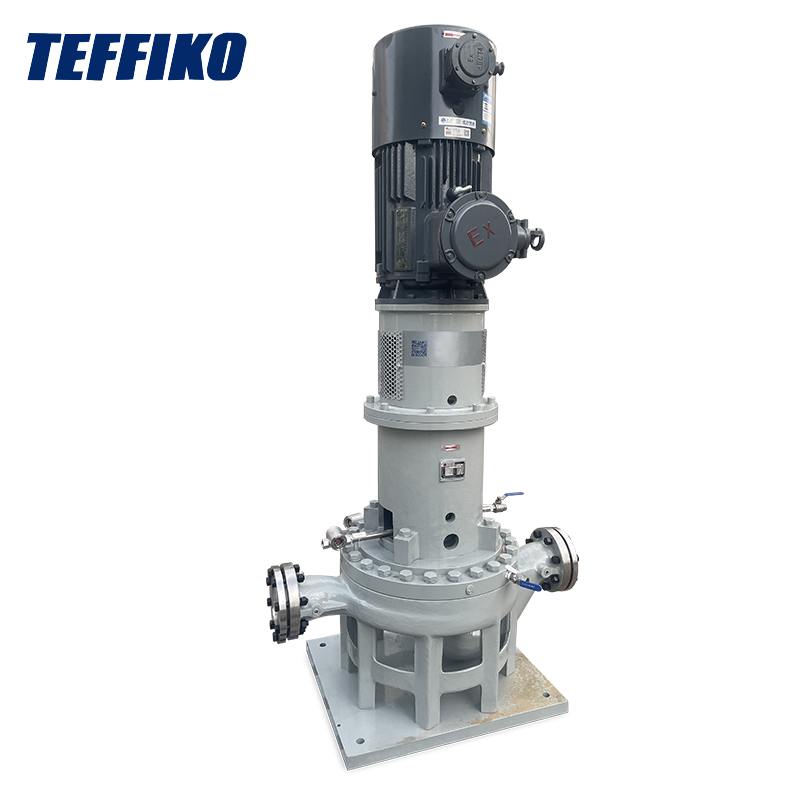

(I) ISG Vertikal Sentrifugalpumpe: Vertikal layout for plassbesparelse

Den vertikale ISG-pumpen har en integrert vertikal struktur, med pumpeakselen vinkelrett på bakken. Den har en relativt høy totalhøyde, men et lite gulvareal. Vanninntaket og -utløpet er fleksibelt utformet, og tillater direkte integrering i rørledningssystemet uten behov for en ekstra base. Dette gjør den spesielt egnet for trange romscenarier, for eksempel rom for sekundært vannforsyningsutstyr i høyhus eller kompakte produksjonslinjer.

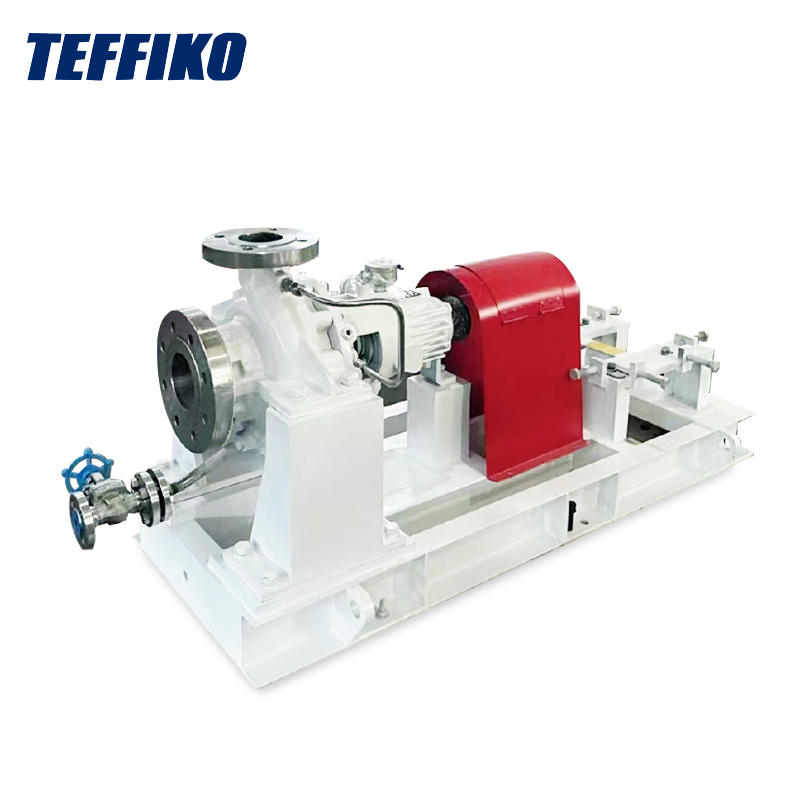

(II) ISW horisontal sentrifugalpumpe: Horisontal layout for høy stabilitet

ISW horisontalpumpen har en struktur der motoren og pumpekroppen er horisontalt koaksiale, med pumpeakselen parallelt med bakken og krever fiksering via en base. Innløpet og utløpet er plassert på samme horisontale linje, noe som letter direkte forbindelse med horisontale rørledninger og reduserer motstandstap. Denne strukturen har et lavt tyngdepunkt og sikrer stabil drift, noe som gjør den egnet for scenarier med tilstrekkelig bakkeplass, for eksempel store verksteder eller kommunale vannanlegg, der vedlikeholdsoperasjoner er praktiske.

II. Sammenligning av ytelsesegenskaper: energiforbruk, hode- og kavitasjonsmotstand

Utover strukturelle forskjeller påvirker ytelsesvariasjonene mellom de to direkte operasjonell effektivitet og gjeldende arbeidsforhold. Dette er spesielt tydelig i deres tilpasningsevne når det gjelder energiforbruk, hoderekkevidde og kavitasjonsmotstand.

(I) Energiforbruk og effektivitet

Når det gjelder hydraulisk effektivitet, bruker både ISG og ISW sentrifugalpumper avanserte hydrauliske modelldesign. Etter optimalisering av pumpehjulets strømningskanal er effektiviteten deres under nominelle arbeidsforhold relativt nær, typisk fra 75 % til 85 %. Imidlertid dukker det opp forskjeller i operasjonsscenarier med variabel belastning:

• ISW horisontal sentrifugalpumpe har en mildere pumpekroppsstrømningskanal, noe som fører til et mindre effektivitetsfall når den opererer utenfor den nominelle strømningen. Den er mer egnet for scenarier med store strømningssvingninger.
• ISG vertikal sentrifugalpumpe opprettholder stabil effektivitet under nominell strømning, men opplever raskere effektivitetsdemping når strømmen svinger. Den er mer egnet for scenarier med konstant strømningskrav.

Når det gjelder energiforbruk:

• ISG-pumpen bruker mindre energi under arbeidsforhold med lav flyt og høyt trykk.
• ISW-pumpen gir bedre energieffektivitet i applikasjoner med høy flyt og lavt trykk.

(II) Hodeområde

• Høydeområdet til den vertikale sentrifugalpumpen ISG er vanligvis 5m-125m, noe som gjør den mer dyktig i å møte transportbehov med "høyt hode, lav flyt". Dens vertikalstrukturerte pumpeaksel bærer kraften mer jevnt; ved drift med høy trykkhøyde er sentrifugalkraftoverføringen til pumpehjulet mer stabil, og akselavvik forårsaket av for høyt trykk er mindre sannsynlighet for å oppstå. Derfor brukes det ofte i scenarier som vannforsyning i høyhus og kjelefødevann.
• Høydeområdet til den horisontale sentrifugalpumpen ISW ​​fokuserer mer på "middels lavt trykkhøyde, høy strømning", vanligvis fra 3m-80m. Dens horisontale struktur kan bedre tilpasse seg stabil transport av medier med stor flyt og unngå overdreven aksialkraft forårsaket av høyt hode. Den er egnet for scenarier med lave trykkkrav, men høye strømningskrav, for eksempel vannoverføring i kommunalt rørnett, industrielt sirkulerende vann og landbruksvanning.

(III) Kavitasjonsmotstand: ISW har kanten

Netto positive sugehøyde (NPSH) til den horisontale ISW-pumpen er vanligvis 0,5-1,5 m lavere enn for ISG-pumpen. Dens sugeportdesign er mer optimalisert, noe som gjør den mindre utsatt for kavitasjon ved transport av lett fordampede medier eller under høy sugemotstand. ISG vertikalpumpen er derimot mer egnet for anledninger med gode sugeforhold og korte rørledninger.

III. Sammenligning av relevante scenarier: Matching på forespørsel er nøkkelen

(I) ISG vertikal sentrifugalpumpe: førstevalg for scenarier med smal plass og høyt hode

• Sekundærvannforsyning i høyhus: Høyhusbeboere krever relativt høyt vanntrykk, og utstyrsrom er vanligvis plassert på taket eller i kjelleren med smal plass. ISG vertikal sentrifugalpumpe passer perfekt til dette scenariet med sine fordeler med lite gulvareal og høyt trykk.
• Støtte for mindre industrielt utstyr: Som kjølesystemer for CNC-maskinverktøy og matevannsystemer for små kjeler. Disse scenariene har stabil strømningsbehov og begrenset installasjonsplass, og ISG-pumpen kan integreres i rørledningen for å spare plass.
• Vannsirkulasjon i næringslokaler: Inkludert kjølevannsirkulasjon for sentralklimaanlegg i hoteller og brannvannforsyningsanlegg i kjøpesentre. Den vertikale strukturen til ISG-pumpen forenkler tilkobling med rørledninger i taket eller i hjørnet, uten å påvirke innendørs layout.

(II) ISW horisontal sentrifugalpumpe: Hovedalternativ for scenarier med stor plass og høy flyt

• Kommunal vannbehandling: Inkludert gjenbrukt vanngjenbruk i avløpsrenseanlegg og ledningsnettoverføring i vannverk. Disse scenariene har stort strømningsbehov og tilstrekkelig bakkeplass, og den horisontale utformingen av ISW-pumpen muliggjør batchinstallasjon og sentralisert vedlikehold.
• Storskala industriell produksjon: Som for eksempel råvaretransport i kjemiske virksomheter og kjøling av sirkulerende vannsystemer i metallurgiske anlegg. Disse scenariene har store strømningssvingninger og krever kavitasjonsmotstand, og ISW-pumpen har bedre stabilitet og tilpasningsevne for å møte disse behovene.
• Landbruks- og sivilvanning: Inkludert landbruksvanning og vannskifte i store fiskedammer. Disse scenariene har lavt trykkbehov, men stort strømningsbehov, og ISW-pumpens egenskaper med lavt energiforbruk og enkelt vedlikehold kan redusere langsiktige driftskostnader.

IV. Sammenligning av installasjon og vedlikehold

Installasjonsvansker og vedlikeholdskostnader er faktorer som ikke kan ignoreres ved langvarig bruk. Forskjellene mellom de to i denne dimensjonen påvirker direkte den operasjonelle effektiviteten i det senere stadiet.

(I) Installasjon

• For ISG vertikal sentrifugalpumpe: Ingen separat sokkel er nødvendig for installasjon. Den trenger bare å koble pumpekroppsflensen til rørledningsflensen og feste pumpeføttene med ekspansjonsbolter. Én person kan fullføre installasjonen av ett stykke utstyr innen en halv dag, noe som gjør det spesielt egnet for renoveringsprosjekter av eksisterende tomter. Det skal imidlertid bemerkes at dens vertikale struktur har høye krav til installasjonsvinkelrett. Hvis pumpeakseltilten overstiger 0,1 mm/m, vil det lett føre til akselerert lagerslitasje.
• For ISW horisontal sentrifugalpumpe: Det er nødvendig å først støpe en betongbase eller installere en stålbrakett for å sikre at grunnnivåfeilen ikke overstiger 0,2 mm/m. Fest deretter pumpekroppen på basen og koble til slutt rørledningen. Installasjonssyklusen er ca. 1-2 dager, noe som gjør den mer egnet for tidlig planlegging av nye byggeprosjekter. Imidlertid har dens horisontale utformingen en høyere feiltoleranse for flatheten til fundamentet, og svak grunnsetning vil ikke lett påvirke driften av utstyret.

(II) Vedlikehold

ISW horisontal sentrifugalpumpe er mer praktisk for vedlikehold: På grunn av den horisontale fordelingen av motoren og pumpekroppen, under demontering, trenger den bare å fjerne koblingsskjoldet og løsne tilkoblingsboltene for å skille motoren fra pumpekroppen. Ved utskifting av sårbare deler som løpehjul og tetninger er det ikke nødvendig å flytte rørledningen. Vedlikeholdspersonell kan operere på bakken, noe som er svært trygt. For eksempel, når tetningen lekker, trenger ikke vedlikeholdspersonell å klatre høyt og kan fullføre utskiftingen innen 1-2 timer.

For ISG vertikal sentrifugalpumpe, siden motoren er plassert på toppen, under vedlikehold, er det nødvendig å først fjerne motorens ledninger og festebolter, og løfte motoren for å få tilgang til de interne komponentene i pumpekroppen. Hvis den er installert i et smalt rom eller et høyhusutstyrsrom, er det nødvendig å bruke en kran eller løfteutstyr, noe som resulterer i en lang vedlikeholdssyklus og høye kostnader. Derfor, for scenarier med høye krav til vedlikeholdsvennlighet (for eksempel ubetjente pumpestasjoner), anbefales ISW horisontal sentrifugalpumpe mer.

V. Sammendrag av utvalg: 3-trinns rask vurdering

• Kontroller plassen: Velg ISG vertikalpumpe for trange rom, og ISW horisontalpumpe for tilstrekkelig bakkeplass.
• Kontroller arbeidsforholdene: Velg ISG-pumpen for krav til høy trykkhøyde og lav flyt, og ISW-pumpe for krav til middels lav trykkhøyde og høy flyt.
• Kontroller vedlikeholdsbehovene: Velg ISW-pumpen for uovervåket drift og praktisk vedlikehold; velg ISG-pumpen for scenarier med lange vedlikeholdsintervaller og begrenset plass.

Konklusjon

ISG vertikale sentrifugalpumper og ISW horisontale sentrifugalpumper har hver sine fordeler, og kjernen i utvalget ligger i "tilpasning" – tilpasset plass, arbeidsforhold og vedlikeholdskrav. Hvis du fortsatt er usikker på å velge den optimale pumpemodellen for dine spesifikke arbeidsforhold,Teffikositt profesjonelle team kan tilby gratis utvalgskonsultasjon. Vi har rik applikasjonserfaring og kan anbefale den mest passende og effektive løsningen basert på dine spesifikke parametere (som strømningshastighet, trykkhøyde, medium egenskaper, installasjonsmiljø, etc.), som sikrer stabil og energieffektiv drift av væskesystemet ditt.
