Detaljert forklaring av skruepumper

Arbeidsprinsipp og praktiske anvendelser

Skrue pumperer en av de eldste og mest pålitelige teknologiene for fortrengningspumper i sektoren for industriell væskehåndtering. Hele produktutvalget deres, inkludert enkeltskrue, dobbelskrue og trippelskrue pumper, er mye brukt i olje og gass, kjemisk industri, marin og andre industrier. Disse pumpene har fått global kundeanerkjennelse for pålitelig ytelse og tilpassede løsninger. Til tross for deres enkle struktur, mangler mange ingeniører en grundig forståelse av deres arbeidsprinsipp og valgapplikasjoner. Denne artikkelen gir en detaljert forklaring basert påTEFFIKOingeniørpraksis for å støtte valg av utstyr og maksimere den optimale ytelsen til skruepumper.

Arbeidsprinsipp for skruepumper

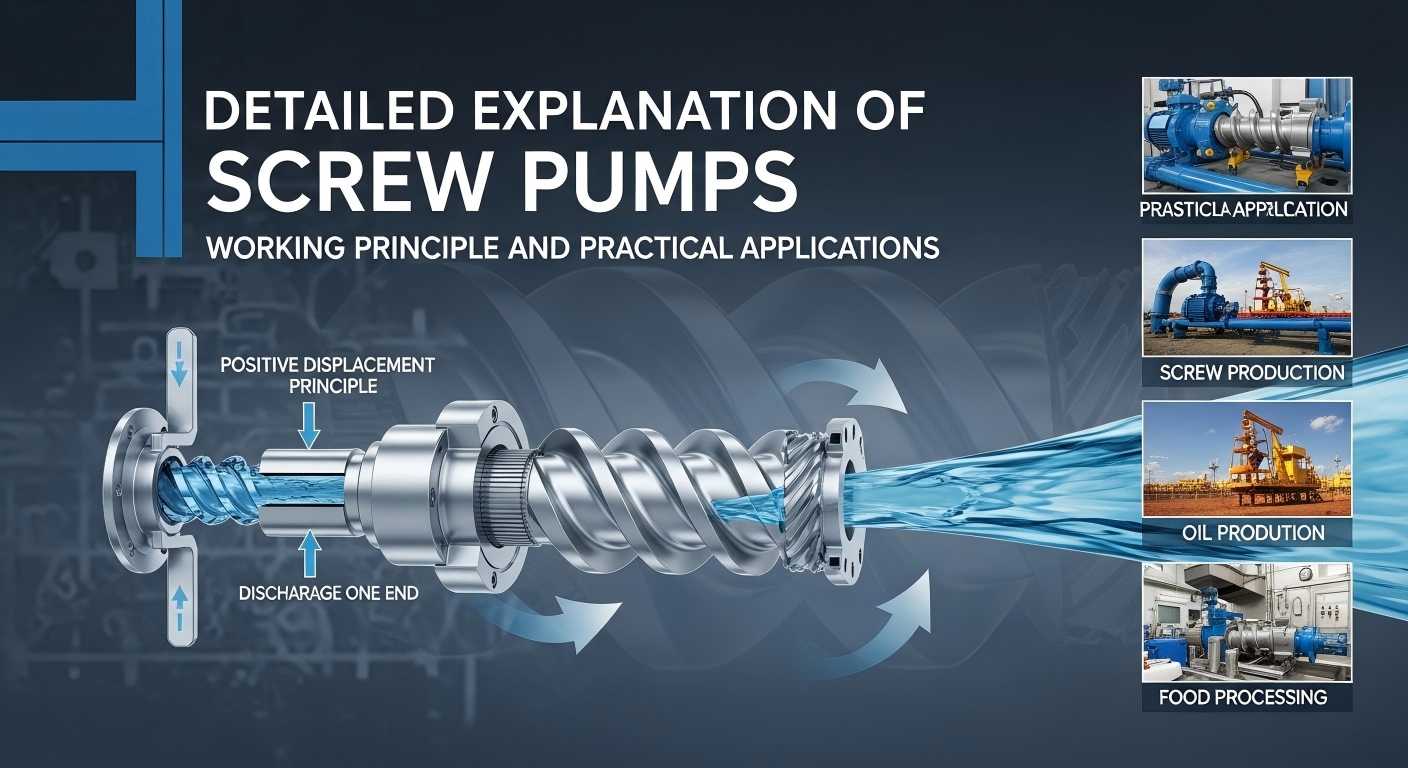

Kjernen i en skruepumpe er å transportere væske langs aksen til en eller flere roterende skruer. Når skruene roterer, danner den spiralformede strukturen forseglede kamre som beveger seg fra sugeporten til utløpsporten. Hver rotasjon fører med seg et fast volum av væske og skyver det fremover.

Dens viktigste fordel er pulsfri flyt. I motsetning til sentrifugalpumper som transporterer væske ved hjelp av kinetisk energi, leverer skruepumper nesten konstant strømning, noe som er avgjørende for prosessfølsomme applikasjoner som smøresystemer, hydrauliske drivverk og presisjonsmåling.

Enkelskrue, dobbelskrue og trippelskrue strukturer

• Enkelskrue pumpe(hulromspumpe)opererer med en roterende rotor og en fast gummistator. Skruestrukturen danner flere kontinuerlige kamre som driver væske fra sugeporten til utløpsporten. Den er egnet for væsker med høy viskositet og skjærfølsomhet, men har begrensninger i rotasjonshastighet og temperaturmotstand.
• Dobbeltskrue pumpebruker to sammengripende, motroterende skruer. Den kan håndtere høyviskositet og semi-flyktige væsker, opererer ved høyere hastigheter enn enkeltskruepumper, og er mye brukt i råoljerørledningstransport, råoljetilførsel til raffinerier og hydrauliske systemer.
• Trippelskrue pumpebestår av en drivskrue og to drevne skruer. Sammenkoblingen av drivskruegjengen med de drevne skruene danner forseglede kamre, som gir høyere trykk og bedre effektivitet. Den er egnet for rene, smørende væsker som hydraulikkolje og fyringsolje.

Kjernefordeler i forhold til sentrifugalpumper

• Sterk selvsugende evne:Sugeløft kan nå mer enn 6 meter, det kreves ikke noe ekstra fyllingsutstyr, oppstarten er rask, og den tilpasser seg lavt væskenivå og hyppige start-stopp-scenarier.
• Kan tilpasses høyviskøse medier:Jo høyere medium viskositet, jo mer stabil er transportytelsen, noe sentrifugalpumper vanskelig kan oppnå.
• Transport med lav skjærkraft:Væske transporteres jevnt langs den aksiale retningen uten turbulens, egnet for emulsjoner og suspensjoner, og beskytter effektivt skjærfølsomme medier.
• Stabil strømningshastighet:Ingen trykkpulsering, reduserer rørledningsspenningen, opererer med lavere støy og sikrer stabile produksjonsprosesser.
• Toveis operasjon:Væske kan transporteres i revers ved å endre rotasjonsretningen til skruene, noe som gir fleksibilitet for mer industrielle scenarier.

Vanlige bruksområder

• Olje- og gassindustrien:Råoljetransport, trykksetting av rørledninger, forsyning av fyringsolje.
• Hydrauliske systemer:Industripresser, mobilt utstyr, marine styreutstyr.
• Smøresystemer:Girkasse, kompressor og dampturbinsmøring – den pulsfrie transportfunksjonen unngår trykksvingninger i smøresystemer og forlenger utstyrets levetid.
• Raffineringsindustrien:Asfalt, oljerester og polymertransport.
• Kjemisk industri:Transport av harpiks, lim og trykkblekk – transport med lav skjærkraft beskytter mediumegenskaper, forhindrer produktforringelse og tilpasser seg korrosive og høyviskose medier.
• Marin sektor:Dekksmaskineri, motorsmøring, ballastsystemer – TEFFIKO skruepumper tilpasser seg komplekse marine arbeidsforhold, motstår vibrasjoner og støt, og sikrer navigasjonssikkerhet.

Driftsforhold

Skruepumper fungerer best innenfor spesifikke parameterområder. De optimale driftsforholdene er som følger:

• Rotasjonshastighet:1000–3600 rpm for to-/trippelskruepumper; 300–1800 rpm for enkeltskruepumper (lavere hastighet).
• Viskositet:Optimal anvendelig viskositet er typisk 10–1000 cSt; design for medier med lavere eller høyere viskositet er også tilgjengelig.
• Trykk:Dobbel/trippel-skrue pumper kan nå over 200 bar; enkeltskrue pumper er vanligvis under 20 bar.
• Temperatur:Begrenset av lager og skruematerialer, generelt gjeldende temperaturområde er -40 ℃ til +300 ℃.

Drift utover de ovennevnte forholdene vil akselerere komponentslitasje og til og med forårsake skade.

Vanlige feilmoduser og forebyggende tiltak

• Lagerslitasje:Lagrene utsettes for kontinuerlige radielle og aksiale belastninger. Velg lagre med passende nominell belastning og overvåkningstemperatur.
• Skrue slitasje:Slipende partikler i mediet vil erodere skrueoverflaten. Installer et filter ved innløpet eller bruk skruer laget av herdede materialer.
• Tørrløpsskader:Enkelskruepumper med gummistatorer vil bli skadet umiddelbart under tørrkjøring. Utstyr med en tørrkjøringsbeskyttelse.
• Overopphetingsskader:Høytrykks- og lavstrømsforhold har en tendens til å forårsake middels temperaturøkning. Installer en minimumsstrøm resirkulering eller varmeavledningsenhet.

Misoppfatninger å unngå i utvalg

• Ikke velg basert på ytelseskurver for rent vann, siden middels viskositet påvirker pumpens ytelse betydelig.
• Ikke ignorer Net Positive Suction Head Required (NPSHr), spesielt for medier med høy viskositet.
• Ikke velg bare basert på maksimal strømningshastighet; vurdere strømningsreguleringsområdet og dellasteffektivitet.

Sammendrag

Skruepumper har uerstattelige fordeler fremfor sentrifugalpumper: de kan transportere høyviskositet, smørende og skjærfølsomme medier, oppnå pulsfri transport og har utmerket selvsugende evne. Å mestre sine grunnleggende prinsipper hjelper ingeniører med å gjøre fornuftige valg og unngå for tidlig utstyrsfeil forårsaket av vanlige feil. Som et globalt ledende merke med 20 års ekspertise innen skruepumpefeltet,TEFFIKOleverer pålitelige og effektive transporttjenester for skruepumper til industrier over hele verden med avansert FoU-teknologi, streng kvalitetskontroll (100 % full inspeksjon av alle produkter), full produktdekning og tilpassede løsninger. Vi støtter kunder gjennom hele prosessen fra valgveiledning, utstyrsforsyning til ettersalgsstøtte, hjelper dem med å oppnå effektiv og stabil utstyrsdrift og låse opp nye verdier innen industriell væskehåndtering.
