Hvordan lese et spektrumdiagram

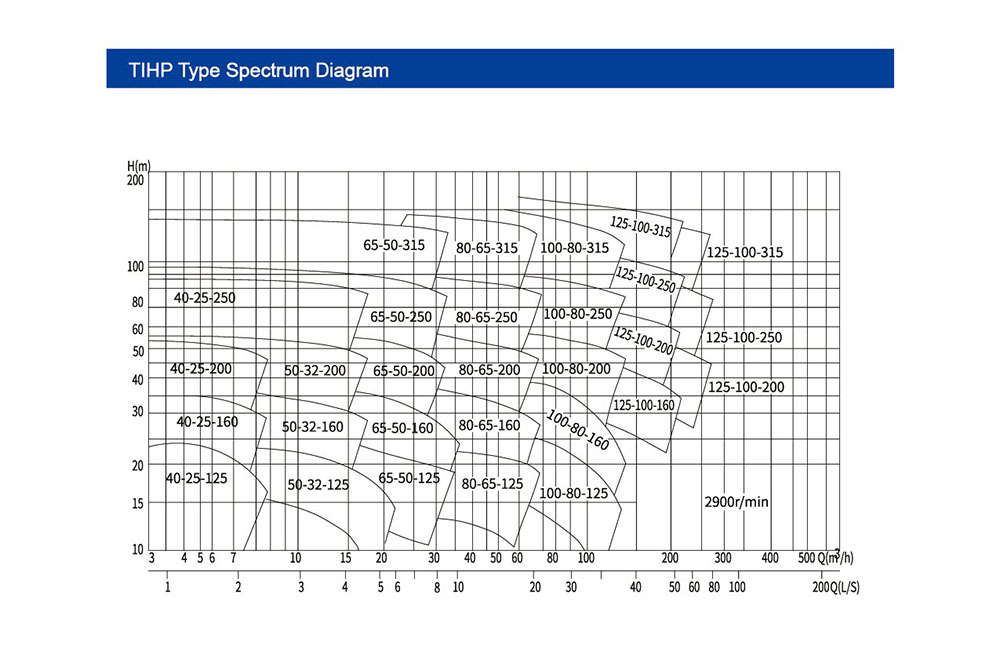

Ⅰ.Hvordan lese dette spektrumdiagrammet for pumpen

1. Axes -tolkning

• Horisontal akse (x-aksen): representerer strømningshastighet (q) i kubikkmeter per time (m³/t), og øker fra venstre til høyre.
• Vertikal akse (Y-aksen): representerer hode (h) i meter (m), og øker fra bunn til topp.

Ⅱ. Kurver og soner

Diagrammet inkluderer flere kurver og soner, som hver representerer en spesifikk pumpemodell. For eksempel betegner "40-25-125" og "50-32-160" forskjellige pumpemodeller.

• Punkter innenfor kurver: Hvert punkt på en kurve indikerer hodeverdien til modellen med en spesifikk strømningshastighet. For eksempel, innenfor "40-25-125" -sonen, viser en serie poeng hodet med forskjellige strømningshastigheter for denne modellen.

Ⅲ. Viktige trinn: Arbeidspunkt og utvalg

1. Bestem nødvendige parametere: Avklare designstrømningshastigheten (Q₀) og designhodet (H₀). For eksempel trenger en fabrikk en pumpe for å transportere 100 m³/t ved 80 m hode.
2. Finn arbeidspunktet: Finn Q₀ på x-aksen og H₀ på y-aksen; Krysset deres er arbeidspunktet. Hvis poenget faller innenfor en modells polygonale sone, oppfyller den modellen teoretisk kravet.
3. Eksempel: For q = 80 m³/t og h = 80 m, sjekk om punktet ligger innenfor soner som "100-80-250" for å vurdere egnethet.

Prioriter høyeffektivitetssonen: Hvis en sone har tettere kurver eller skyggelegging (merket i noen diagrammer), indikerer det høyeffektivitetsområdet (effektivitet ≥80%). Velg modeller hvis arbeidspunkter faller innenfor denne sonen for optimal energibesparelser.

Ⅳ. Rotasjonshastighet og tilleggsinfo

Notasjonen "2900 r/min" nederst til høyre betegner den nominelle hastigheten til pumpene i dette spekteret (standardhastighet for motorstyrte pumper). For forskjellige hastigheter (f.eks. 1450 r/min), bruk likhetsloven for å konvertere ytelse:

• Strømningshastigheten er proporsjonal med hastigheten.
• Hodet er proporsjonalt med kvadratet med hastighet.

Ⅴ. Rask valglogikk

1. Identifiser Q- og H -krav, og finn deretter den tilsvarende modellsonen.
2. Prioriter modeller med arbeidspunkter i nærheten av sonesenteret (område med høy effektivitet).
3. Legg merke til modellens innløps-/utløpsdiametre (f.eks. 40, 50 mm) for å sikre kompatibilitet med rørledninger på stedet.

Ⅵ. Om Teffiko -pumper

Oppsummert tydeliggjør Teffikos 5. generasjons TIHP-pumpespektrumskjema gjeldende arbeidsforhold og høyeffektivitetssoner gjennom strømningshode-koordinater, modellsoner og ytelseskurver. Du kan raskt velge modeller ved å matche parametere til soner. For spørsmål om kurvetolkning, tilpasning av arbeidstilstanden eller tilpassede løsninger, gir Teffikos profesjonelle tekniske team presis utvalgsveiledning, resultatsimulering og installasjonsstøtte. Besøkwww.teffiko.comeller e -postsales@teffiko.comFor å optimalisere industriell væsketransport.
