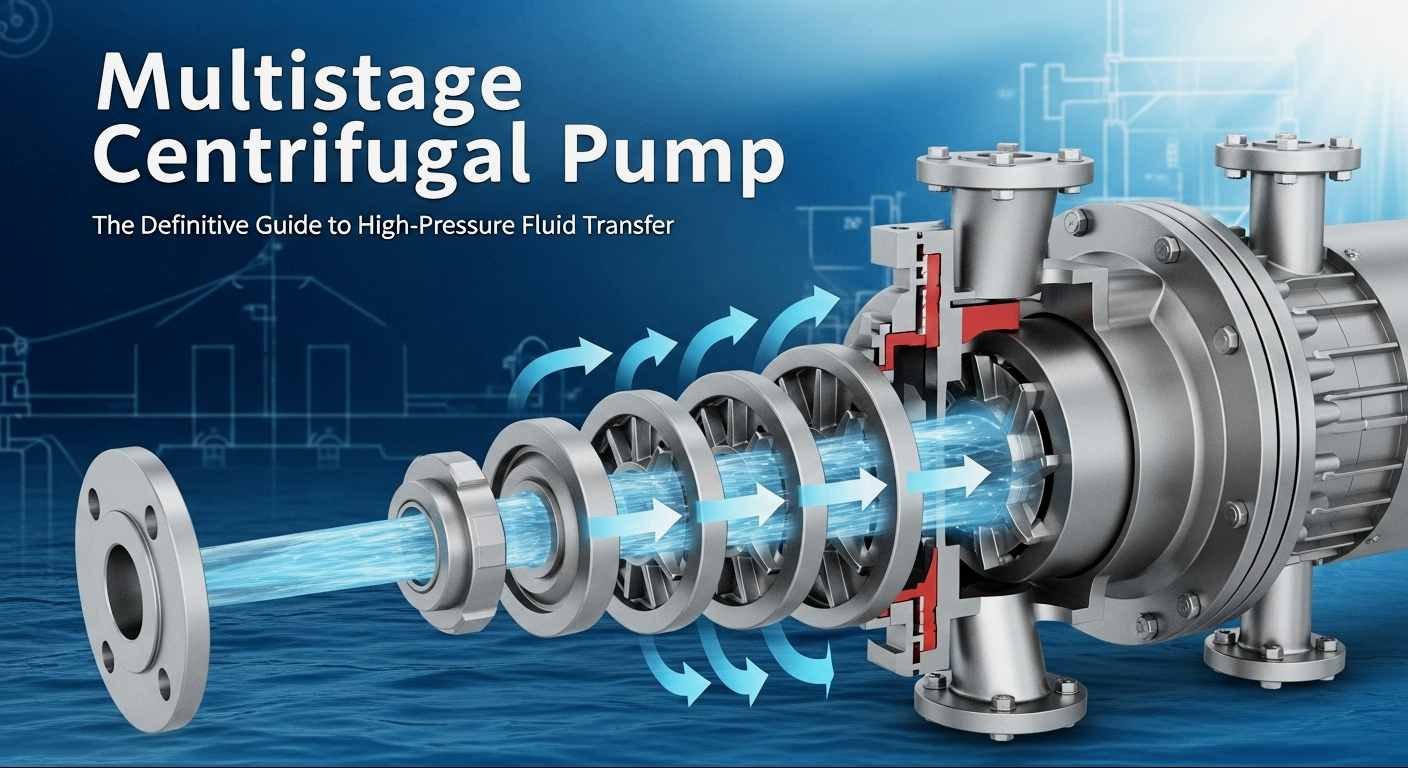

Hva er en flertrinns sentrifugalpumpe?

Populær forklaring på flertrinns sentrifugalpumper

Mange finner begrepet "flertrinns sentrifugalpumpe" komplisert, men det kan enkelt oppsummeres i én setning: En flertrinns sentrifugalpumpe integrerer to eller flere sentrifugalpumper med samme funksjon. Når det gjelder væskekanalstruktur, er mediumutløpsporten til det første trinnet koblet til innløpet til det andre trinnet, og mediumutløpsporten til det andre trinnet er koblet til innløpet til det tredje trinnet. En slik seriekoblet mekanisme danner en sentrifugalmekanisme.

Hvordan oppnår en flertrinns sentrifugalpumpe transport med høyt hode?

Kjernelogikken til flertrinns sentrifugalpumper for transport med høyt trykk ligger i "trykksuperposisjon"-prinsippet, og deres arbeidsprosess kan deles inn i tre nøkkeltrinn:

1. Etter at væsken kommer inn i pumpekroppen gjennom sugerørledningen, settes den sekvensielt under trykk i serie av flere impellere drevet av motoren.
2. Førstetrinns impeller gir væsken innledende trykkenergi gjennom sentrifugalkraft, og påfølgende trinn av impellere legger kontinuerlig trykk på eksisterende basis under veiledning av ledeskovler.
3. Væsken slippes ut ved høyt trykk, og fullfører transporten med høyt hode.

Analyse av kjernestrukturen til flertrinns sentrifugalpumper

For å forstå arbeidsmekanismen til flertrinns sentrifugalpumper, er det viktig å forstå kjernestrukturen deres. Sammenlignet med entrinns sentrifugalpumper har flertrinns sentrifugalpumper en mer kompleks struktur, men kjernekomponentene deres kan kategoriseres i fem hovedtyper, som hver har en kritisk rolle:

• Impeller: Kjernen i flertrinns sentrifugalpumpen, som vanligvis har en lukket impellerdesign. Flere impellere er koaksialt koblet i serie på pumpeakselen, og materialet velges i henhold til det transporterte mediet.
• Pumpeaksel: En transmisjonskomponent som forbinder motoren og løpehjulene, som krever høy styrke og slitestyrke for å drive alle løpehjulene til å fungere synkront under høyhastighetsrotasjon, og unngå eksentrisitet eller brudd.
• Føringsvinge: Installert ved utløpet av hvert trinn av løpehjulet, er dens funksjon å konvertere høyhastighetsvæsken som kastes av løpehjulet til trykkenergi og lede væsken jevnt inn i neste trinn av løpehjulet, og redusere energitapet.
• Pumpekropp (også kalt volute): Delt inn i segmentert type og horisontal delt type. Den petrokjemiske industrien bruker for det meste segmenterte pumpekropper, som er enkle å demontere og vedlikeholde og tåler høytrykkspåvirkning.
• Forseglingsenhet: Brukes for å forhindre væskelekkasje, inkludert mekaniske tetninger og pakningstetninger. For arbeidsforhold med høy temperatur og høyt trykk er det også utstyrt med en dobbeltsidig mekanisk tetning + spylesystem for å sikre sikker drift.

Disse komponentene fungerer sammen for å danne en flertrinns sentrifugalpumpe. Kjerneprinsippet i dens strukturelle design er å minimere energitap og forbedre driftseffektiviteten samtidig som den sikrer høytrykksutgang.

Hva er kjerneparametrene til flertrinns sentrifugalpumper?

Når du velger og bruker flertrinns sentrifugalpumper, må det tas hensyn til fire kjerneparametere, som direkte bestemmer om utstyret kan tilpasse seg arbeidsforholdene:

1. Strømningshastighet

Også kjent som forskyvning refererer det til mengden væske som slippes ut av pumpen per tidsenhet, inkludert volumstrøm og massestrøm.

• Volumstrømningshastighet:Volumet av væske som slippes ut av pumpen per tidsenhet, generelt betegnet med Q. Vanlige enheter inkluderer L/s (liter per sekund), m³/s (kubikkmeter per sekund), eller m³/t (kubikkmeter per time).
• Massestrømhastighet:Væskemassen som slippes ut av pumpen per tidsenhet, generelt betegnet med G. Vanlige enheter inkluderer kg/s (kilogram per sekund), kg/t (kilogram per time), t/d (tonn per dag), etc.

2. Hode

Energiøkningen av enhetsmasse av væske fra pumpeinnløpet til pumpeutløpet kalles pumpehodet, som er den effektive energien som oppnås ved enhetsmasse av væske gjennom pumpen, også kjent som pumpens totale trykkhøyde, vanligvis betegnet med H. I International System of Units (SI) er enheten for hode H J/kg, men det er vanligvis uttrykt ved høyden på dens mer intuitive energisøylehøyde (m).

3. Rotasjonshastighet

Refererer til rotasjonshastigheten til pumpeakselen, med enheten r/min (omdreininger per minutt). Jo høyere rotasjonshastighet, desto større sentrifugalkraft utøver pumpehjulet på væsken. Imidlertid vil for høy rotasjonshastighet øke utstyrsslitasjen. Generelt er rotasjonshastigheten til industrielle flertrinns sentrifugalpumper 1450r/min eller 2900r/min.

4. Effektivitet

Refererer til forholdet mellom den effektive kraften til pumpen og akseleffekten, som er en viktig indikator for å måle energiforbruket. Høykvalitets flertrinns sentrifugalpumper kan oppnå en effektivitet på 75%-90%. Ved valg bør høyeffektivt utstyr prioriteres, noe som kan redusere driftskostnadene betydelig.

I tillegg, for de spesielle behovene til den petrokjemiske industrien, bør hjelpeparametre som middels temperatur (noen arbeidsforhold må tåle temperaturer over 200 °C), middels viskositet (parametrene må justeres ved transport av viskøse medier som råolje) og korrosjonsbestandighet (materialvalg i henhold til middels egenskaper) også vurderes for å sikre stabil drift av utstyret.

Tips for å unngå fallgruve for valg av flertrinns sentrifugalpumpe

Valget av flertrinns sentrifugalpumper påvirker direkte utstyrets levetid og driftskostnader. Spesielt under komplekse arbeidsforhold som petrokjemisk industri, kan feil valg lett føre til hyppige feil, høyt energiforbruk og til og med sikkerhetsulykker. Mestre følgende fem tips for å hjelpe deg å velge nøyaktig uten å tråkke på fallgruvene:

1. Klargjør kravene til kjernearbeidsforhold: Forstå de fysiske egenskapene til det transporterte flytende mediet (tetthet, viskositet, mettet damptrykk, korrosjon, etc.), layoutforholdene til enhetens systemrørledning, driftsforhold (driftstemperatur, trykk inne i utstyret på begge sider av pumpens innløp og utløp, prosesskapasitet, etc.), og pre-installasjonsposisjonen til pumpen. Beregn parametere som pumpestrømningshastighet, trykkhøyde og netto positiv sugehøyde (NPSH).
2. Bestem pumpetypen: Basert på utformingen av enheten, terrengforhold, vannstandsforhold og driftsforhold, avgjør om du skal velge en vertikal, horisontal eller annen type pumpe.
3. Fokus på effektivitet og energiforbruk: Velg utstyr med flat virkningskurve for å sikre at virkningsgraden kan holdes på et høyt nivå innenfor det faktiske driftsstrømningsområdet, noe som kan spare mye strømkostnader ved langtidsbruk. Velg samtidig motoreffekt for å unngå over- eller underbelastning av motoren.
4. Velg industrispesifikke modeller: Den petrokjemiske industrien har spesielle standarder, og utstyr som oppfyller API 610-standarden (Centrifugal Pumps for Petroleum and Natural Gas Industries) bør velges. Slike pumper har gjennomgått strenge tester, kan tilpasse seg korrosjon, høy temperatur og høyt trykk av kjemiske medier, og har høyere pålitelighet.

Konklusjon

Med den unike fordelen med flertrinns trykksetting, spiller flertrinns sentrifugalpumper en uerstattelig rolle innen petrokjemisk, energi, konstruksjon og andre felt. Teffiko Company har alltid fokusert på forskning og utvikling og produksjon av høykvalitets flertrinns sentrifugalpumper, sentrert på krav til arbeidsforhold. Våre produkter overholder strengt industriens høye standarder som API 610, og integrerer kjernefordelene med høy effektivitet, energisparing, korrosjonsbestandighet og stabilitet. De er egnet for komplekse industrielle miljøer som høy temperatur, høyt trykk og sterk korrosjon, og gir tilpassede høytrykkstransportløsninger for globale kunder.

For mer produktdetaljer eller tilpassede tilbud, vennligst besøk vår offisielle nettsidewww.teffiko.comeller kontakt oss via e-postsales@teffiko.com.
