Hva er en OH1-pumpe?

Hvis du jobber med industrielle sentrifugalpumper regelmessig, har du sannsynligvis kommet over "OH1"-modellen - og la oss være ærlige, det er veldig lett å blande sammen med andre typer. Mange ingeniører vet at sentrifugalpumper transporterer væsker, men hvis du spør dem hva gjør en OH1-pumpe unik? De fleste av dem vil slite med å svare. Og ikke engang få meg i gang med anskaffelsesteam – å misforstå modellen nesten garanterer at du ender opp med feil utstyr. Men her er tingen: OH1-pumper er arbeidshester i bransjer som olje, kraft og kjemikalier. De er en klassisk overhengende pumpe under API 610-standarden (den globale designkoden for sentrifugalpumper), og når du først har det grunnleggende, er de faktisk ganske enkle. La meg lede deg gjennom de viktigste detaljene.

1. La oss først avklare – hva er egentlig "OH1"?

OH1 er en spesifikk type "overhengende sentrifugalpumpe" definert av API 610-standarden. La oss bryte ned betegnelsen: "OH" står for "Overhung" (det er fornuftig, ikke sant?), og "1" indikerer at det er en ett-trinns endesugepumpe. Enkelt sagt, her er hva det betyr: pumpehjulet (delen som beveger væsken) er festet til bare den ene siden av pumpeakselen, lagerhuset er integrert direkte med pumpehuset, og lagrene støtter bare den ene enden av pumpen – derav navnet "overhengt".

API 610 kategoriserer sentrifugalpumper i hovedgrupper: OH (overhengt), BB (mellom-lager), VS (vertikalt opphengt) og mer. Innenfor OH-gruppen er det undermodeller som OH1, OH2 og OH3 - hver med sine egne funksjoner. OH2 er en to-trinns overhengende pumpe (ideell for høytrykksapplikasjoner), og OH3 legger til ekstra komponenter for å balansere aksiale krefter. Men OH1? Det er den enkleste av gjengen. Ingen fancy ekstra funksjoner – bare fokus på applikasjoner med middels til lavt hode. Det er derfor det er den mest allsidige overhengende pumpen i de fleste industrielle miljøer – du trenger ikke å overkomplisere ting når du ikke trenger det.

2. Design avOH1 pumper: 4 praktiske fordeler

Hvorfor er så mange bransjer avhengige av OH1-pumper? Nøkkelen ligger i deres design, som løser problemer i den virkelige verden. Her er deres mest fremtredende funksjoner:

• Kompakt, plassbesparende konstruksjon:Lagerhuset og pumpehuset er støpt som ett stykke, så det trengs ingen ekstra støtte. Jeg har sett det på egen hånd: en OH1-pumpe med samme strømningshastighet er lett 30 % kortere enn en dobbeltsugepumpe. Dette er en livredder i trange rom som petrokjemiske anlegg eller kjelerom for kraftverk, hvor hver tomme betyr noe. Du trenger ikke å omorganisere rør eller utvide plassen – bare fest den rett inn.
• Pålitelig tetning, utmerket lekkasjeforebygging:Lekkasjer er en stor hodepine, spesielt ved håndtering av brennbare medier som råolje eller etsende kjemikalier. OH1-pumper leveres som standard med mekaniske tetninger (noen modeller kan oppgraderes til doble tetninger), og tetningsflatene er vanligvis laget av silisiumkarbid og grafitt – tøffe nok til å tåle høye temperaturer og slitasje. Under normal drift er lekkasjen mindre enn 5 milliliter i timen – langt bedre enn gammeldagse pakningspakninger. Jeg jobbet en gang med et kjemisk anlegg som byttet til OH1-pumper, og deres lekkasjerelaterte nedstengninger falt med nesten 80 %.
• Lagre som ikke krever konstant oppmerksomhet:De bruker dobbeltrads sylindriske rullelager, som griper akselen godt og håndterer både radielle og aksiale krefter. I tillegg har lagerhuset et innebygd smøreolje-sirkulasjonssystem, som holder ting kjølig gjennom sprutsmøring. Vanlige sentrifugalpumper trenger oljepåfyll hver 3. måned, men OH1-pumper? Du kan strekke det til 6–12 måneder. Det betyr færre nedleggelser – enkelt 2 til 3 færre per år. For fabrikker som kjører 24/7, er dette et enormt løft for produktiviteten.
• Energieffektivitet:Løftehjulet har en bakoverbuet bladdesign, optimalisert av ingeniører basert på væskemekanikk for å minimere turbulens inne i pumpen. Pumpens strømningskanaler er også polert for å redusere motstanden. Jeg så en gang testdata som viser at en OH1-pumpe er 8–12 % mer effektiv enn en vanlig overhengende pumpe med samme strømningshastighet. La oss gjøre en rask beregning: Hvis du flytter 100 kubikkmeter vann i timen, er det 20 kWh spart per dag. Over et år utgjør disse besparelsene et betydelig beløp.

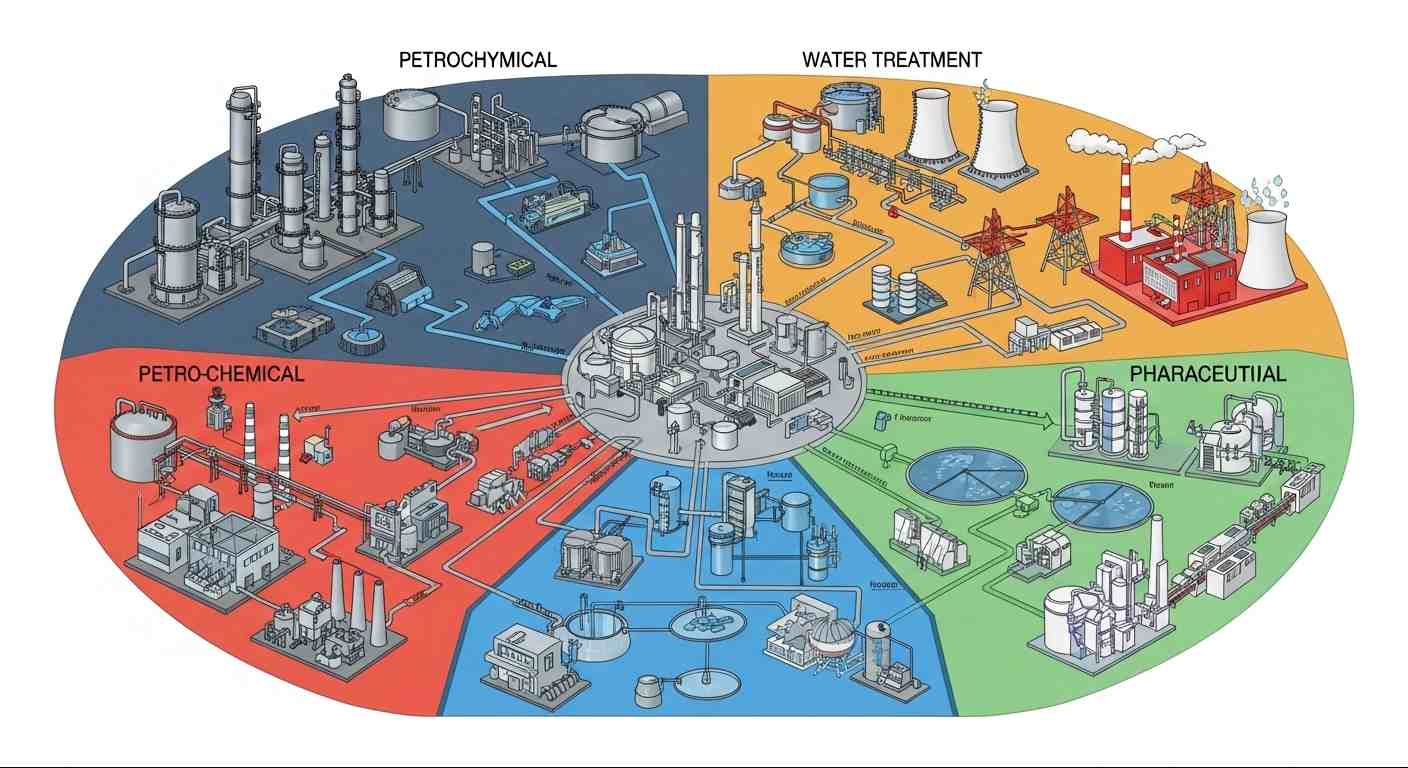

3. Hvor finner du OH1-pumper: 4 nøkkelindustrier

Denne pumpen er ikke bare godt designet – den passer også perfekt inn i spesifikke arbeidsforhold. Her er de vanligste applikasjonsscenariene:

• Petrokjemisk industri:De er overalt i raffinerier, hovedsakelig brukt til å transportere lavviskøse medier som råolje og bensin. Ta for eksempel lagringsområdet for råolje: du må flytte olje til destillasjonstårnet uten lekkasjer, og OH1-pumpens kompakte størrelse passer perfekt mellom tette rørledninger. I tillegg er strømningshastigheten ekstremt stabil (med en feil på mindre enn 2%), så destillasjonstårnet får aldri for mye eller for lite tilførsel – ingen uventede driftsstanser.
• Kraftindustri:Termiske kraftverk og biomassekraftverk bruker OH1-pumper for å levere vann til kjeler. Kjeler trenger en jevn strøm av middels trykkvann, og OH1-pumper dekker dette behovet perfekt. Jeg jobbet en gang med en 300 MW-enhet som hadde to OH1-pumper – en i drift, en i standby. De tåler temperaturer opp til 180°C, og deres effektivitet bidrar til å redusere anleggets totale energiforbruk.
• Vannbehandlingsindustri:Kommunale avløpsanlegg og industrielle avløpsanlegg elsker å bruke dem til å transportere rent vann eller lavkonsentrasjonskloakk. Pumpehuset er vanligvis laget av 304 eller 316L rustfritt stål, eller korrosjonsbestandig støpejern - så den vil ikke ruste fra kjemikalier i kloakk. Og dens endesugedesign er langt mindre tilbøyelig til å tette seg enn nedsenkbare pumper – ingen fibre blir viklet rundt impelleren. Den er perfekt for små til mellomstore vannbehandlingsanlegg med en prosesskapasitet på 50–500 kubikkmeter i timen.
• Farmasøytisk industri:OH1-pumper av matvarekvalitet er avgjørende her. De oppfyller GMP-standarder (Good Manufacturing Practice), med ultra-glatte innervegger (ruhet Ra ≤ 0,8 μm) slik at flytende medisin ikke fester seg til dem. Pakningene er også laget av matgodkjent gummi, så det oppstår ingen forurensning av materialer. Jeg har sett dem i vaksinelaboratorier og farmasøytiske fabrikker, hovedsakelig brukt til å blande og transportere væsker i produksjonslinjer.

4. Hvordan velge riktig OH1-pumpe: 5 tips som ikke kan gå glipp av

Det er ikke vanskelig å velge en OH1-pumpe – bare følg disse fem trinnene:

• Start med væsken som skal transporteres:Hvis du håndterer høytemperaturmedier (som varm olje over 120 °C), velg en modell med en kjølekappe – ellers vil lagrene brenne ut. For medier med høy viskositet (som smøreolje over 50 cSt), gå for en modell med et større impellerinnløp – for lite innløp vil føre til utilstrekkelig strømning. For sure medier (som saltsyre), hopp over vanlig rustfritt stål og bruk Hastelloy (en korrosjonsbestandig legering). Jeg så en gang en fabrikk bruke en standard OH1-pumpe for syre, og den varte bare i 6 uker.
• Ikke spar på strømningshastighet og hodemarginer:Velg aldri en pumpe basert på dine "nøyaktige" strømningshastighetsbehov – legg til en margin på 10 %. Hvis du for eksempel skal transportere 80 kubikkmeter i timen, velg en modell som er vurdert til 90 kubikkmeter i timen. Når det gjelder trykkhøyde (pumpens utgangstrykk), husk å ta hensyn til motstanden i rørledningen: hvis du flytter vann 15 meter høyt gjennom 100 meter rør, trenger du en pumpe med 25 meter trykkhøyde (de ekstra 10 meterne er for å overvinne motstanden i rørledningen). Utilstrekkelig trykk vil føre til at pumpen overbelastes og svikter raskt.
• Tenk på installasjonsmiljøet:Hvis du installerer utendørs, velg en modell med regntrekk - vann som kommer inn i lagerhuset vil skade lagrene. For trange plasser (som et 1 meter bredt rom), velg en horisontal modell med kort skaft – total lengde under 1,2 meter. Hvis det er en vibrasjonskilde i nærheten (som en kompressor), legg til en sjokkpute – vibrasjoner skader tetningene raskere enn noe annet.
• Energieffektivitet er viktig:Pumper med førsteklasses energieffektivitet sparer 15–20 % mer strøm enn de med tredjeklasses effektivitet. Å kjøre 8 timer om dagen, er det nesten 10 000 yuan i årlig strømbesparelse. Å bruke litt mer på forhånd på en høyeffektiv modell er definitivt verdt det.
• Velg riktig tilbehør:For giftige medier som metanol, oppgrader til tosidige tetninger pluss et tetningsvæskesystem – dette forhindrer lekkasjer. Hvis du vil overvåke utstyrets status eksternt, installer vibrasjonssensorer og temperatursendere. Når lagrene begynner å slites, vil vibrasjonsverdien nå 4,5 mm/s, og utløse et tidlig varsel slik at du ikke vil møte plutselige feil.

5. Hvordan vedlikeholde en OH1-pumpe: 3 enkle tips (ingen ekspert nødvendig)

Mange mennesker klager over at pumpevedlikehold er et problem, men OH1-pumper krever veldig lite vedlikehold – bare gjør disse tre tingene:

• Daglige kontroller (maks. 5 minutter): Kjenn på lagrene hver uke – hvis de er over 70 °C, bytt smøreolje. Kontroller forseglingen hver måned – hvis lekkasjen overstiger 10 milliliter, skift ut tetningskomponentene. Rengjør innløpsfilteret hvert kvartal – tilstoppede filtre reduserer strømmen. Du trenger ikke engang å demontere pumpen for disse oppgavene, noe som sparer halvparten av tiden sammenlignet med å vedlikeholde en dobbeltsugepumpe.
• Feilsøking: Begynn med det grunnleggende: Redusert flyt? Sjekk først innløpsrøret - tresko er vanligvis synderen. Inspiser deretter impelleren – ett-trinns impellere er enkle å bytte. Økt vibrasjon? Kontroller lagerklaringen (skift ut lagre hvis klaringen overstiger 0,1 mm) og pumpeakselen – entrinns aksler kan rettes ut hvis de bøyes, i motsetning til flertrinns aksler som trenger full utskifting. Lekker tetninger? Kontroller tetningsflaten - riper kan fikses ved sliping, det er ikke nødvendig å bytte ut hele tetningsenheten.
• Årlig dypvedlikehold: En gang i året, ta fra hverandre lagerhuset og skift ut det litiumbaserte fettet – ikke overfyll det, bare fyll det til 1/2 til 2/3 av lagerhusets volum (overfylling forårsaker overoppheting). Stram boltene som forbinder pumpehuset til basen – løse bolter forårsaker feiljustering av pumpeakselen. Påfør et lag med epoksyharpiks på pumpehjulet og tett hulrommet for å forhindre rust. Alle disse oppgavene kan utføres på bakken – ingen kran kreves.

Konklusjon

På slutten av dagen er OH1-pumpen bare et solid, praktisk verktøy. Den har ikke de fancy funksjonene til flertrinnspumper, men den utmerker seg i det den er designet for – bruksområder med middels til lavt trykk, stabil flyt og enkelt vedlikehold. For bedrifter betyr dette mindre hodepine og lavere totale eierkostnader over utstyrets levetid.
