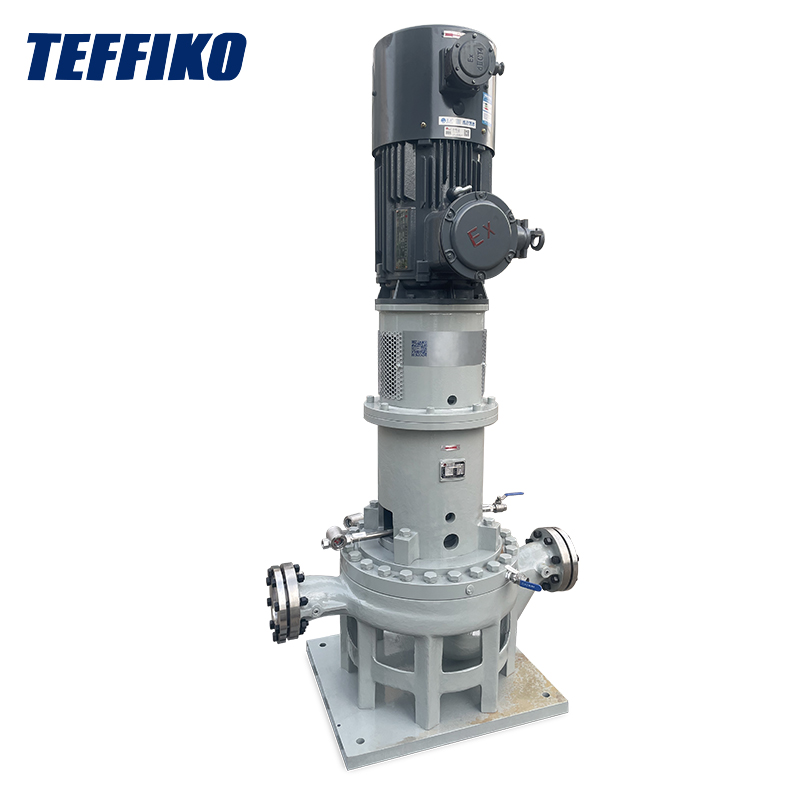

OH3-sentrifugalpumpen: Det beste valget for trange rom

DeOH3 sentrifugalpumpehar etterlatt et dypt inntrykk på meg - du kan se det overalt, fra rørstativene til oljeraffinerier og overfylte offshoreplattformdekk til høytrykksrørledningssystemene til kraftverk. Det som skiller den fra andre pumpemodeller er dens pålitelige og holdbare egenskaper: en vertikal design som sparer plass, en modulær struktur for enkel montering og demontering, og evnen til å tåle høye temperaturer, høyt trykk og korrosive medier. Det er som om det ble spesielt designet for å løse de vanligste vanskelige problemene i industrielle omgivelser. Nedenfor vil jeg bryte ned kjernekomponentene, det faktiske arbeidsprinsippet og hvordan disse designene tilpasser seg virkelige driftsforhold fra fabrikken.

I. Strukturelle kjernekomponenter

Ytelsen til OH3 er ingen tom prat - hver komponent er presisjonskonstruert for å målrette industrielle smertepunkter. La oss bryte dem ned en etter en:

1.1 Vertikal modulært lagerbrakett

I motsetning til horisontale pumper som OH1, som integrerer lagerhuset med pumpehuset, bruker OH3 en uavhengig modulær lagerkonsoll montert vertikalt over pumpehuset. Dette designet er et revolusjonerende gjennombrudd for industrielle scenarier:

• Bæreevne på toppnivå: Bærebraketten er laget av kraftig støpejern eller duktilt jern, med en minimum veggtykkelse på 15 mm, fullt i stand til å motstå dysebelastningene spesifisert av API 610-standarden. Jeg har aldri sett den lide av akselfeil på grunn av termisk ekspansjon, sammentrekning eller vibrasjon i rørledningen - stabiliteten er eksepsjonell.
• Uanstrengt vedlikehold: Det rommer et "back-to-back" dobbeltrads sylindrisk rullelagersett inni, som tåler både radielle og aksiale krefter. Det viktigste er at det ikke er nødvendig å demontere innløps- og utløpsrørledningene; du trenger bare å fjerne lagerbraketten fra toppen for inspeksjon og reparasjon, noe som reduserer nedetiden betydelig.

1.2 Ett-trinns impeller og dobbel spiralhus

Kombinasjonen av impeller og volutt er en perfekt match, optimalisert gjennom Computational Fluid Dynamics (CFD). Alle modeller med en diameter ≥ DN80 leveres som standard med en dobbel volutt — denne lille modifikasjonen dobler effektiviteten og stabiliteten:

• Robust og utsøkt designet løpehjul: Tilgjengelig i 316L rustfritt stål eller Hastelloy, gir det utmerket korrosjonsbestandighet. De bakoverbuede bladene minimerer væsketurbulens, noe som resulterer i overraskende høy energioverføringseffektivitet. Den er bare festet til den ene enden av pumpeakselen med en låsemutter og vil ikke oppleve aksial bevegelse under drift - jeg sjekket spesifikt under vedlikehold, og den holder seg godt på plass selv under høy intensitet.
• Dobbel volutt løser et viktig smertepunkt: Vanlige enkeltspiraler genererer ubalanserte radielle krefter under høyflytende forhold, som sliter ned akselen og lagrene over tid. Imidlertid deler OH3s doble volutt væsken i to baner gjennom symmetriske strømningskanaler, og utligner 90 % av de radielle kreftene, noe som reduserer akselavbøyning og lagerslitasje betydelig - fra min erfaring kan dette forlenge pumpens levetid med flere år.

1.3 API 682-kompatibelt forseglingssystem

Lekkasje er en dødelig fare ved transport av høytrykks-, giftige eller høytemperaturmedier - men OH3s forseglingssystem eliminerer denne bekymringen fullstendig:

• Stabil og pålitelig grunnkonfigurasjon: Leveres som standard med en ensidig mekanisk tetning, med silisiumkarbid-grafitt tetningsflater. Selv om det ikke er fancy, er det fullt tilstrekkelig for ikke-farlige medier. Jeg har kjørt den kontinuerlig i flere måneder uten noen lekkasjeproblemer.
• Svært målrettet oppgraderingsalternativ: For transport av giftige eller svært etsende medier kan den oppgraderes til en dobbeltsidig mekanisk tetning med et isolasjonsvæskesystem, som kontrollerer lekkasje til ≤5 ml/t — langt lavere enn terskelen på 20 ml/t for tradisjonelle pakningsforseglinger. En slik sikkerhetsmargin er betryggende ved håndtering av farlige stoffer.

1.4 Vertikal rørledning direkte tilkoblingsdesign

Designet "Rørledning direkte tilkobling" er en livredder for trange plasser og energisparende behov. Innløps- og utløpsflensene er nøyaktig på linje med rørledningens senterlinje, noe som eliminerer behovet for ytterligere monteringsbaser, og fordelene er tydelige fra første bruksdag:

• Eksepsjonell plassutnyttelse: DN200-modellen har en pumpehøyde på kun 1,0-1,5 meter, noe som reduserer gulvplassen med 60 % sammenlignet med horisontale pumper med samme strømningshastighet. Denne fordelen er avgjørende på offshoreplattformer eller overfylte raffinerirørstativ – den kan installeres på steder som er utilgjengelige for andre pumpemodeller.
• Betydelig energibesparende effekt: Færre rørknuter reduserer trykktapet, og langvarig bruk kan senke energiforbruket til hele systemet med 5%-8%. Selv om de innledende kostnadsbesparelsene ikke er betydelige, øker de over tid, noe som gjør det til en hyggelig overraskelse for fabrikksjefer med fokus på kostnader.

II. Detaljert arbeidsprinsipp

I kjernen opererer OH3 basert på sentrifugalkraft, men hvert ledd for væsketransport er optimert for å møte kravene til høyt trykk og høy stabilitet. Jeg vil dele det ned trinn for trinn på et klart språk:

Trinn 1: Væskesuging

Væske kommer inn i pumpen gjennom den direkte tilkoblede innløpsflensen. Den nøyaktige innrettingen mellom flensen og rørledningen sikrer jevn væskestrøm (ingen rotete turbulens), og den polerte innerveggen til innløpsstrømmen reduserer friksjonsmotstanden. Dette sikrer at væske strømmer jevnt til impelleren - jeg har lagt merke til at den sjelden opplever kavitasjon, et vanlig problem med billigere pumper.

Trinn 2: Energioverføring med impelleren

Motoren driver pumpeakselen til å rotere gjennom en fleksibel kobling, noe som får impelleren til å kjøre med en høy hastighet på 1450-2900 rpm. Sentrifugalkraft presser væsken fra midten av pumpehjulet til kantene, og når væsken passerer gjennom de bakoverbuede bladene, øker både hastighet og trykkstøt samtidig. Dette trinnet er kjerneleddet i å konvertere motorens mekaniske energi til væskeenergi, og det er nøkkelen til pumpens drift.

Trinn 3: Trykkkonvertering i dobbel volutt

Høyhastighetsvæsken kommer deretter inn i den doble volutten. Tverrsnittsarealet av voluttens spiralstrømningskanal utvides gradvis, bremser væsken og konverterer det meste av dens kinetiske energi til statisk trykk (en prosess som kalles "diffusjon"). Den symmetriske utformingen sikrer jevn trykkfordeling, utligner radielle krefter og holder pumpeakselen roterende jevnt – selv under full belastning er det ingen vingling.

Trinn 4: Forsegling og væskeutslipp

Før væsken slippes ut gjennom utløpsflensen, passerer væsken gjennom det mekaniske tetningssystemet. Under påvirkning av en fjær passer de stasjonære og roterende tetningsringene tett sammen og danner en tett barriere. Selv når jeg transporterer høytrykksmedier, har jeg aldri støtt på lekkasjeproblemer. Til slutt kommer det trykksatte fluidet inn i nedstrømsrørledningen for å møte behovene til påfølgende prosesser.

Trinn 5: Stabil støtte av lagre og akselsystem

Under pumpedrift støtter de to-rads rullelagrene i den modulære lagerbraketten kontinuerlig den roterende pumpeakselen, og absorberer radielle krefter generert av væskestrøm og aksiale krefter generert av impellertrykk. Det innebygde sprutsmøringssystemet holder lagrene kjølige - jeg har sett det operere ved 425 °C uten overoppheting. I tillegg krever det minimalt vedlikehold; du trenger bare å sjekke smøremiddelnivået under rutinemessige inspeksjoner.

III. Sammenligning med andre pumper i OH-serien

For intuitivt å demonstrere OH3s fordeler, sammenligner vi den med to andre vanlige OH-seriepumper (OH1 og OH2) under API 610-standarden:

Konklusjon

Fra personlig erfaring kan jeg trygt si at OH3 ikke bare er et modent produkt som samsvarer med API 610-standarden, men også en refleksjon av Teffikos dyptgående forståelse av industriell pålitelighet og tekniske detaljer. Den har ingen fancy eller ubrukelige funksjoner - hver komponent tjener et praktisk formål, og løser effektivt problemer som plassbesparelse, enkelt vedlikehold, motstand mot ekstreme forhold og lekkasjeforebygging.

Det er riktignok ikke det billigste alternativet på markedet, og jeg har funnet ut at den modulære lagerbraketten faktisk er litt tung. Imidlertid er påliteligheten mer enn nok til å kompensere for den opprinnelige investeringskostnaden. Teffiko selger ikke bare utstyr – de gir profesjonelt utvalgsråd og støtte gjennom hele livssyklusen. Jeg har konsultert teamet deres flere ganger med spørsmål og alltid mottatt raske svar. Denne samarbeidsmodellen gjør det mulig for fabrikker å operere kontinuerlig og jevnt.

For flere løsninger og reelle tilfeller, besøk den offisielle nettsiden:www.teffiko.com.
