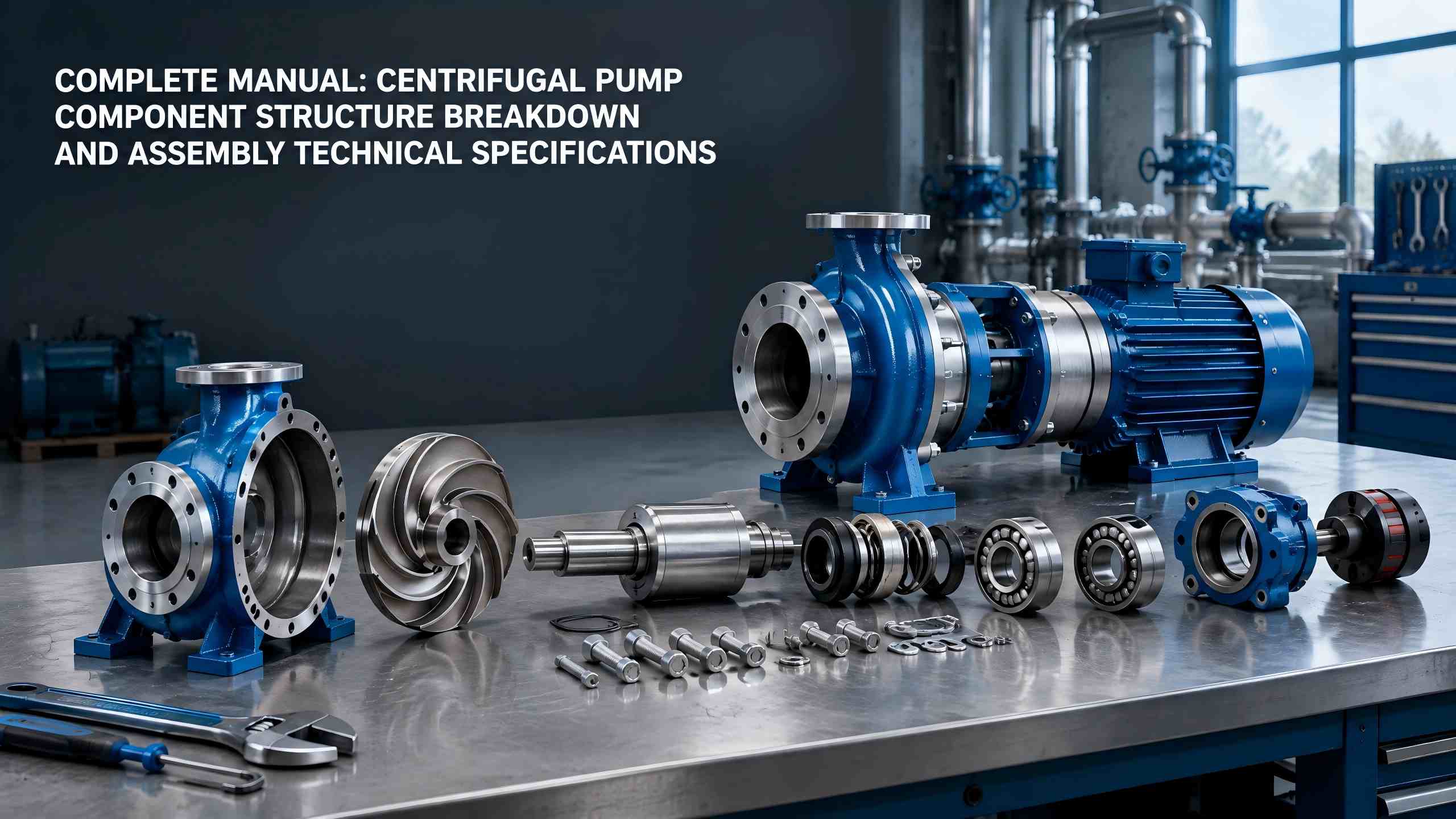

Sentrifugalpumpekomponentstruktur sammenbrudd og monteringstekniske spesifikasjoner

Sentrifugalpumperer mye brukt i industriell vannforsyning-drenering, HVAC, kjemisk væsketransport, kommunal vannforsyning og andre felt. Dette dokumentet forklarer uttømmende strukturen og funksjonene til kjernekomponenter, tetningsbeskyttelsesenheter og tilleggsutstyr tilTeffikosentrifugalpumper. Den gir også fullstendige forberedelser før montering, standardprosedyrer og tekniske krav for å hjelpe brukere med å redusere feilfrekvensen for utstyr fra kilden.

I. Sentrifugalpumpeforsegling og beskyttelsesenheter

Tetnings- og beskyttelsesenheter bestemmer tettheten, driftsstabiliteten og levetiden til vannpumper. De inkluderer hovedsakelig tetningselementer, lagre, lagerhus og andre deler, og fungerer som kritiske komponenter for å forhindre vannlekkasje, unormal støy, vibrasjoner og svikt.

Mekaniske tetninger og pakningsforseglinger

Vanlige tetningsstrukturer for sentrifugalpumper faller inn i to kategorier: mekaniske tetninger og pakningstetninger. En mekanisk tetning består av en roterende ring, stasjonær ring, fjærer og tetningsringer. Endeflatene passer nøyaktig for å levere nesten null-lekkasjeytelse, med slitasjebestandige og høytemperaturbestandige egenskaper, noe som gjør den egnet for høytrykks- og høyhastighets industrielle driftsforhold.

Pakningstetninger bruker fleksible fyllstoffer av grafitt og PTFE for forsegling. Med enkel struktur, enkelt vedlikehold og lave kostnader, brukes de for det meste på sivile vannpumper og små sentrifugalpumper med lavt trykk. Deres ulempe ligger i mindre vannlekkasje under drift, som krever periodisk stramming eller utskifting av pakningen.

Lagre og lagerhus

Lagre støtter høyhastighetsrotasjon av pumpeakselen, reduserer mekanisk friksjonsmotstand og sikrer jevn, offsetfri og jitterfri akseldrift. Lagerhuset fungerer som et beskyttende hus for lagre. Den lagrer smøreolje og fett internt for å levere kontinuerlig smøring og varmeavledning for lagre, for å forhindre overoppheting, utbrenning og fastklemming av lagrene.

II. Tilpasningsenheter for sentrifugalpumper

Hjelpemontasjer utfører ikke direkte væskearbeid, men de garanterer sikker, stabil og standard drift av det komplette utstyret, og utgjør en uunnværlig del av et fullt sentrifugalpumpesystem.

• Innløps- og utløpsflenser: Realiser standard kobling mellom vannpumpe og rørledninger, sørg for tetthet av skjøter og hindre vannlekkasje og luftlekkasje.
• Sokkel og kobling: Sokkelen sikrer hele enheten og reduserer driftsvibrasjoner; koblingen forbinder pumpeakselen og motorakselen for å oppnå synkron kraftoverføring.
• Luftutløsningsventil og avløpsventil: Luftutløsning ved oppstart eliminerer luftblokkering og kavitasjon; drenering ved avstengning forhindrer frysing og korrosjon for å beskytte interne komponenter.

III. Forberedelser før montering for sentrifugalpumper

Monteringskvaliteten til sentrifugalpumper har en direkte innvirkning på driftsytelse og levetid. Standardiserte forberedelser må fullføres før formell montering for å unngå feilmontering, manglende delmontering og ikke-kompatibel montering.

•  Studer tekniske dokumenter grundig: Les nøye håndboken for sentrifugalpumpen, monteringstegninger og tekniske parameterkrav, og gjør deg kjent med utstyrets struktur og monteringsstandarder.
•  Kvalitetskriterier for hovedkomponenter: Avklar akseptstandarder for hver sentrifugalpumpekomponent, og bekreft at delene er fri for deformasjoner, sprekker, slitasje og korrosjon.
•  Delebeholdning og inspeksjon: Kontroller alle komponenter én etter én for å sikre komplett tilbehør, samsvarende spesifikasjoner og kvalifisert kvalitet, og forby installasjon av defekte deler.
•  Forbered verktøy og måleinstrumenter: Gjør monterings- og måleutstyr klar på forhånd, inkludert skiftenøkler, kalipere, nivåer og innrettingsverktøy, for å garantere nøyaktighet.
•  Klargjør forbruksvarer: Klargjør smøreolje, fett, tetningspakning, pakninger og andre forbruksvarer for å møte smøre- og tetningskravene for montering.

IV. Standard monteringssekvens for sentrifugalpumper

Sentrifugalpumper av forskjellige modeller varierer litt i struktur og monteringsrekkefølge. Den tilbaketrekkbare sentrifugalpumpen av IS-type, som har den bredeste applikasjonen, tar i bruk industriuniverselle standard monteringsprosedyrer. Spesifikke trinn er som følger:

1. Sett sammen lagerenheter: Installer lagrene nøyaktig på angitte posisjoner på pumpeakselen, og sørg for at lagrene sitter godt og roterer fleksibelt.

2. Monter pumpeakselen: Monter pumpeakselen med monterte lagre inn i pumpehuset som helhet, og sørg for jevn rotasjon uten fastkjøring.

3. Fest pumpehuset og rammen: Monter og fest hele pumpehuset på utstyrsrammen, og pass på at pumpehuset er horisontalt, fast og fri for slingring.

4. Installer pumpedekselet og pumpehjulet: Monter pumpedekslet på forhånd til pumpeakselposisjonen, og fest deretter pumpehjulet for å garantere fast impellermontering og jevne klaringer.

5. Integrer og fest hele enheten: Trykk og lås pumpedekslet og pumpehuset nøyaktig, og fest deretter hele pumpehuset til utstyrsbasen.

6. Etterbehandling av utseende: Fjern rusk og flekker av hele enheten, inspiser utseendets integritet og fullfør det generelle ryddearbeidet.

7. Koblingsjustering og kalibrering: Fullfør installasjon av motor- og pumpekroppskoblinger, utfør koaksialitetskorreksjon for å sikre overføringsnøyaktighet.

V. Tekniske kjernekrav for sentrifugalpumpemontering

Strenge inspeksjon og aksept må utføres når monteringen er fullført i samsvar med tekniske standarder for å sikre kvalifisert utstyrsdrift. Kjerne akseptkriterier er oppført nedenfor:

•  Fleksibel rotasjon av hele enheten: Vri forsiktig pumpehuset og den roterende akselen manuelt. Enheten skal rotere jevnt og jevnt uten blokkering eller mekanisk friksjonsstøy.
•  Ingen pumpeakselspill: Pumpeakselen skal ikke ha noen åpenbar aksial eller radiell forskyvning, med samsvarende klaringer og ingen løshet eller slingring.
•  Kvalifisert koblingskoaksialitet: Koaksialt avvik mellom pumpehalvkoblingen og motorhalvkoblingen skal være i samsvar med utstyrets tekniske parametere, for å unngå vibrasjoner, unormal støy og slitasje forårsaket av eksentrisk drift.
•  Standard smøremiddelfylling: Fyll lagre og transmisjonsdeler med passende mengder smøreolje og fett. Oppretthold riktig oljevolum for å forhindre tørrmaling forårsaket av oljemangel eller støvansamling på grunn av for mye oljeoverløp.

Sammendrag

Sentrifugalpumpekomponenter legger grunnlaget for utstyrsdrift. Impellere, pumpehus, pumpeaksler, tetningselementer, lagre og andre deler utfører respektive funksjoner og samarbeider med hverandre, og bestemmer pumpens ytelse og levetid. I mellomtiden er standardiserte forberedelser før montering, kompatible monteringssekvenser og strenge standarder for monteringsgodkjenning nøkkelen til å unngå utstyrsfeil, øke driftseffektiviteten og forlenge utstyrets levetid. Beherske komponentstrukturen og monteringsteknikkene tilTeffikosentrifugalpumper fungerer som essensielt grunnarbeid for utstyrsdrift-vedlikehold, installasjon-igangkjøring og feilsøking.
