Hvis du driver eller designer ensentrifugalpumpesystem, NPSH (Net Positive Suction Head) er et begrep du rett og slett ikke kan unngå. Det er ikke bare en fysisk parameter, men en kritisk skillelinje som avgjør om pumpen din vil gå jevnt i flere tiår eller bli skrotet på grunn av kavitasjon i løpet av bare noen få måneder.

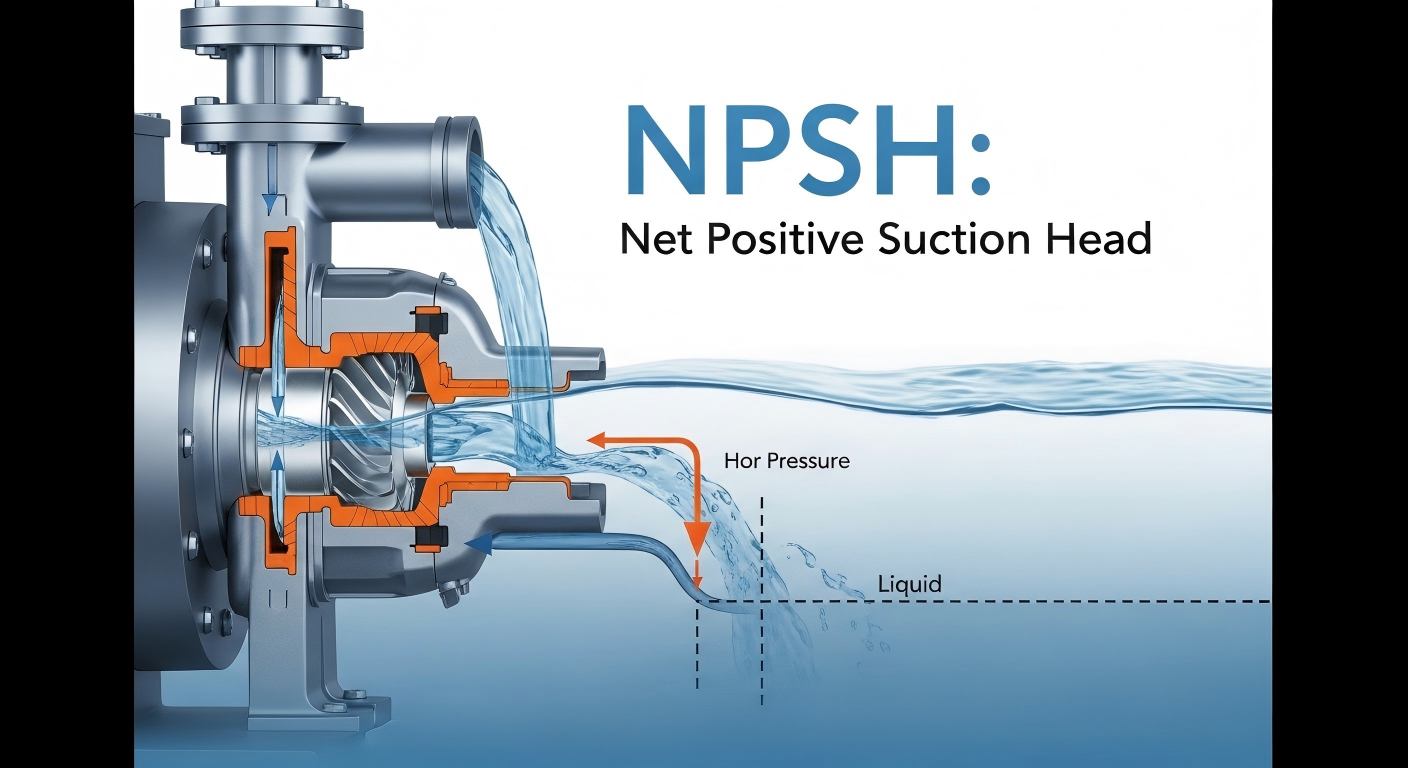

NPSH refererer til den effektive overskuddstrykkenergien som faktisk besittes av væsken ved innløpet til en sentrifugalpumpe. Dens kjernefunksjon er å overvinne strømningsmotstand og forhindre væskefordamping, og den måles vanligvis i meter med vannsøyle (m) eller fot av væskesøyle (ft).
Når en sentrifugalpumpe er i drift, dannes det en lavtrykkssone ved impellerinntaket på grunn av væskens høyhastighetsstrøm. Hvis trykket her faller under det mettede damptrykket til væsken, vil væsken fordampe momentant, og generere et stort antall dampbobler. Når boblene strømmer med væsken inn i høytrykkssonen til pumpehjulet, kollapser de og imploderer raskt. Dette fenomenet er kjent som kavitasjon – den mest destruktive feilmodusen til sentrifugalpumper. Eksistensen av NPSH er å holde trykket på bunnlinjen og forhindre at kavitasjon oppstår.
Å forveksle disse to begrepene er den viktigste årsaken til feil valg på ingeniørsider og Google-søk. For å sikre pumpesikkerheten må forholdet deres være klart forstått.
Hvor mye energi kan systemet egentlig gi?
NPSHA er helt bestemt av installasjonsforholdene og har ingenting med pumpemerket å gjøre. Det avhenger av følgende faktorer:
Hvor mye energi bruker selve pumpen?
NPSHR er en iboende egenskap til pumpen, bestemt av produsenten gjennom streng testing og markert på pumpens ytelseskurve. Det representerer energiforbruket som kreves for at væsken skal strømme fra pumpeinnløpet til punktet med minimumstrykk inne i pumpehjulet.

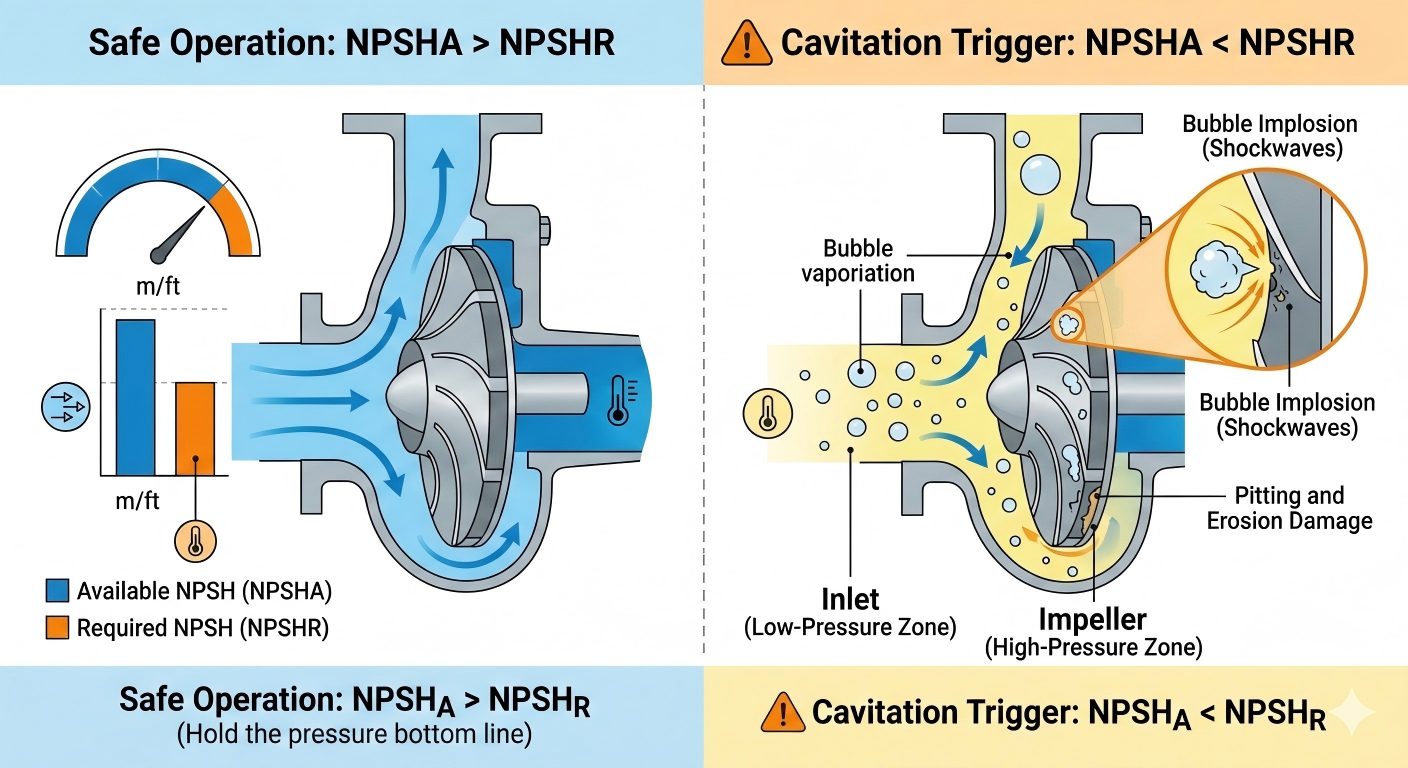

Når NPSHa < NPSHR, er pumpens innløpstrykk lavere enn væskedamptrykket, og kavitasjon oppstår i etapper, noe som til slutt forårsaker irreversibel utstyrsskade.
| Faretype | Spesifikke manifestasjoner | Innvirkningsomfang |
|---|---|---|
| Komponentskade | Pitting og hulrom på impellere og pumpehus, metalltretthet og perforering, redusert strukturell styrke | Kjernestrømskomponenter, som direkte forkorter pumpens levetid |
| Ytelsesforringelse | Betydelig fall i strømningshastighet og fallhøyde, kraftig reduksjon i hydraulisk effektivitet, unormal økning i energiforbruk | Generell effektivitet av pumpesystemet, manglende oppfyllelse av prosesskrav |
| Unormal støy og vibrasjoner | Pumpehuset avgir en unik unormal støy som "grusrulling" eller "marmorpåvirkning", med kraftig vibrasjon | Hjelpekomponenter som lagre, koblinger og tetninger, utløser sekundære feil |
| Forseglingsfeil | Økt vibrasjon og temperatursvingninger fører til en kraftig reduksjon i levetiden til mekaniske tetninger (f.eks. RS60A enkeltfjær elastomer belgtetning) | Akseltetningslekkasje, middels søl, økt potensiell sikkerhetsrisiko |
| Alvorlig nedleggelse | Lokal overoppheting forårsaker hurtig fordampning av væsken, noe som til slutt fører til pumpebeslag og motorutbrenthet | Utrangering av hele utstyret, produksjonsstans og økonomiske tap |
Under arbeidsforhold på stedet kan NPSHa justeres gjennom systemoptimalisering. Kjerneoptimaliseringsretningene er som følger, som kan implementeres i henhold til faktiske scenarier:
Hva er netto positivt sugehode (NPSH)? Det er skillelinjen mellom effektiv drift og katastrofal svikt.
Ikke vent til du hører lyden av "pumpende steiner" for å ta grep.Teffikoer forpliktet til å gi deg flytende løsninger som ikke bare oppfyller standarder, men også overgår forventningene. Fra nøyaktig arbeidstilstandsanalyse til utmerket pumpeproduksjon, integrerer vi den ultimate jakten på NPSH i hvert utstyr, og sikrer at systemet ditt fungerer effektivt i stillhet og fri for kavitasjonsproblemer.
