Beregning av sentrifugalpumpe geometrisk sugeløft Hg: Formler, prosedyrer, tilfeller og veiledning for unngåelse av fallgruver

Beregning av det geometriske sugeløftet Hg til asentrifugalpumpeer en kjerneprosedyre i pumpeinstallasjonsdesign. Den bestemmer direkte om kavitasjon vil oppstå, om pumpen kan trekke vann stabilt, og om den kan fungere effektivt i lang tid. Mange feil som utilstrekkelig vanneffekt, høy støy og vibrasjoner, impellerskader og hyppige utstyrsfeil stammer i hovedsak fra feilberegninger av den geometriske sugeløften Hg eller for stor installasjonshøyde.

I. Hva erSentrifugalpumpeGeometrisk sugeløft Hg?

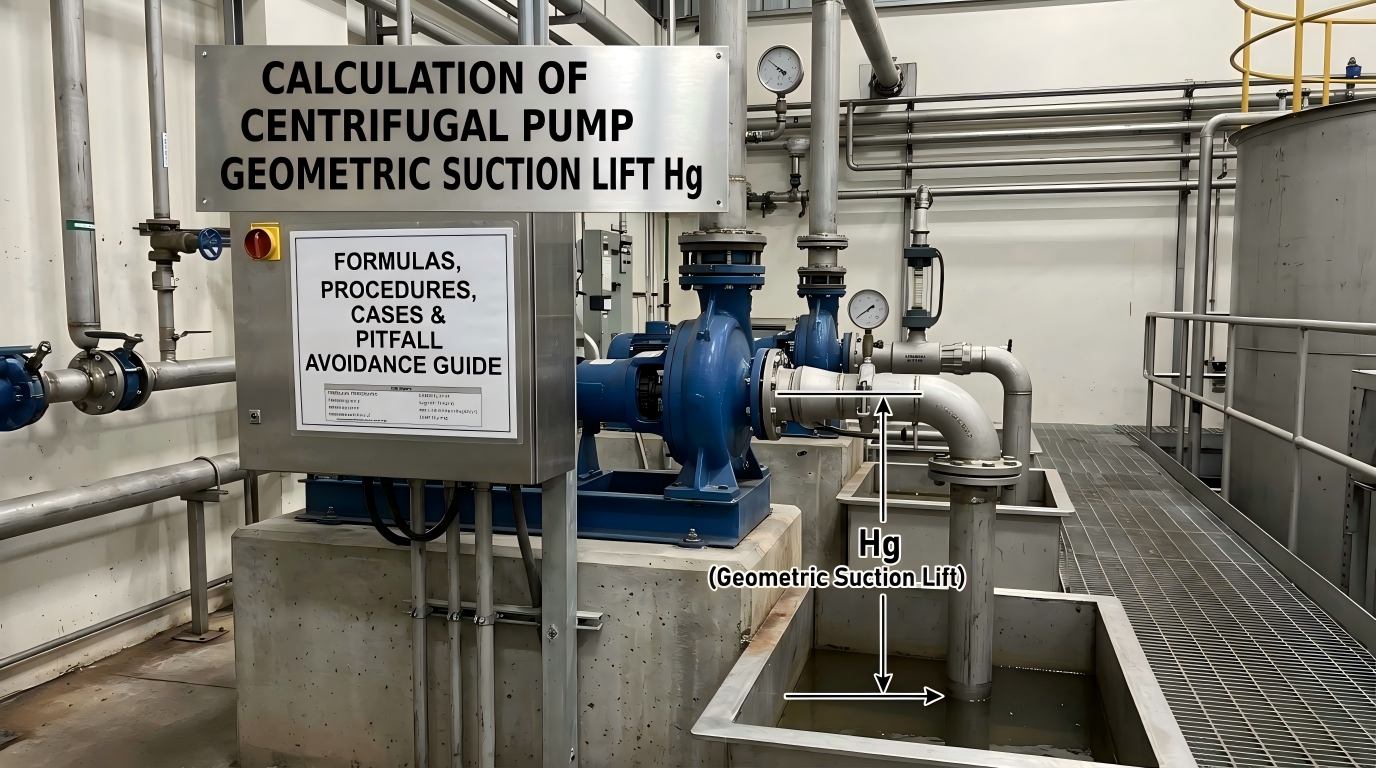

Det geometriske sugeløftet Hg til en sentrifugalpumpe refererer til den vertikale høydeforskjellen mellom senterlinjen til pumpehjulet og væskeoverflaten til sugetanken, målt i meter (m). Den fungerer som en kjernekontrollparameter for å bedømme pumpens væskesugekapasitet og forhindre kavitasjon.

Generelle kriterier for industriinstallasjonsvurdering:

• Hg ＞ 0: Pumpen er installert over væskeoverflaten, kjent som sugeløftinstallasjon, den mest brukte installasjonsmetoden i industrielle scenarier.
• Hg ＜ 0: Pumpen er installert under væskeoverflaten, kjent som oversvømmet sugeinstallasjon, som eliminerer risikoen for luftinntak og gir optimal anti-kavitasjonsstabilitet.
• For høy Hg: Hvis den faktiske installasjonshøyden overstiger den beregnede tillatte verdien, vil kavitasjon, strømningsavbrudd, ustabil vanneffekt, impellerskade og andre feil uunngåelig oppstå.

Kort fortalt kan ikke Hg settes vilkårlig som en installasjonsdimensjon. Den må utledes gjennom nøyaktig beregning og korrigering av driftstilstand, og fungerer som en obligatorisk indeks for sikker, langsiktig og stabil pumpedrift.

II. Grunnleggende kjernekonsepter: Tillatt sugeløft Hs og netto positivt sugehode Δh

Beregning av pumpe Hg er avhengig av to hovedparametre målt av pumpeprodusenter, som også er de mest forvirrende konseptene for nybegynnere.

1. Tillatt sugeløft Hs

Det tillatte sugeløftet Hs refererer til den maksimalt tillatte vakuumgraden ved pumpens innløpstrykk p1, som direkte reflekterer væskesugekapasiteten til sentrifugalpumpen.

Nøkkelregel: Verdien av Hs er ikke hentet fra teoretiske beregninger; det er eksperimentelt målt av pumpeprodusenter og oppført i pumpekataloger og navneskilt for ingeniører å referere til.

Standard testbetingelser spesifisert av produsenter: Standard Hs-verdi er kalibrert for 20°C rent vann under et standard atmosfærisk trykk på 1,013×10⁵ Pa. Så snart høyden på stedet, vanntemperaturen eller transportmediet endrer seg, må arbeidsforholdskonvertering utføres. Direkte bruk av katalogparametere vil føre til alvorlige beregningsfeil.

2. Netto positivt sugehode Δh (NPSHr)

Den netto positive sugehøyden Δh, også kalt den nødvendige netto positive sugehøyden NPSHr, brukes mest for å beregne installasjonshøyden til oljepumper og høypresisjons industrielle pumper. Den representerer den tillatte vakuumgraden for væskesuging av pumpen, det vil si den endelige tillatte installasjonshøyden for pumpen, med måleenheten.

I samsvar med Hs-parametere er NPSHr oppført i kataloger testet med 20°C rent vann som medium. Separat korreksjon er nødvendig ved transport av olje, kjemiske væsker og andre spesialmedier.

Forenklet formel for estimering av sugeløft for teknisk bruk på stedet:

Sugeløft = Standard atmosfærisk trykk vannsøyle (10,33 m) − Nødvendig NPSHr Δh − Sikkerhetsmargin (0,5 m)

Standard atmosfærisk trykk kan støtte en vakuumrørledningshøyde på 10,33 meter. Sikkerhetsmarginen på 0,5 meter er en bredt vedtatt industristandard for å unngå øyeblikkelig kavitasjon forårsaket av varierende arbeidsforhold.

III. Komplett sett med beregningsformler for sentrifugalpumpe geometrisk sugeløft Hg

For konstruksjon på stedet er formler delt inn i nøyaktige beregningsformler og raske estimeringsformler basert på utstyrstype og beregningsscenarier, gjeldende for alle rentvannspumper, oljepumper og kjemikaliepumper.

1. Generell presis beregningsformel

Hg = (Pa − Pv) / ρg − NPSHr − hw

Denne formelen gjelder for nøyaktige beregninger for de fleste sentrifugalpumper og er den foretrukne formelen for designinstitutter og byggeteam.

2. Vanlig formel basert på tillatt sugeløft

Hg = Hs1 − hw

Hs1 står for tillatt sugeløft korrigert for faktiske arbeidsforhold; hw representerer totalt fallhøyde for sugerørledningen. Denne formelen kan brukes direkte når hastighetshodet er ubetydelig.

3. Formel for estimering av hurtig sugeløft

Hg = 10,33 − Δh − 0,5

Egnet for rask verifisering på stedet, utstyrsinspeksjon og foreløpig skjemadesign for tidseffektivitet.

Parameterdefinisjoner:

• Hg: Tillatt geometrisk sugeløft for sentrifugalpumpen (m). Den faktiske installasjonshøyden til utstyret må være mindre enn denne verdien.
• Pa: Lokalt atmosfærisk trykk på stedet (Pa); standard arbeidstilstandsverdi er 101325 Pa (10,33 m vannsøyle).
• Pv: Damptrykk av det transporterte mediet ved gjeldende temperatur (Pa). Høyere vanntemperatur fører til høyere damptrykk og lavere tillatt Hg.
• ρ: Tetthet av transportert medium (kg/m³); standardverdien for rent vann er 1000 kg/m³.
• g: Gravitasjonsakselerasjon, fastsatt til 9,81 m/s².
• NPSHr/Δh: Nødvendig netto positiv sugehøyde for pumpen (m), en iboende parameter fra pumpeprodusentens kataloger.
• hw: Totalt fallhøydetap for sugerørledningen (m), inkludert friksjonstap, tap fra albuer, ventiler og siler.
• Hs, Hs1: Originalkatalog tillatt sugeløft og arbeidstilstandskorrigert tillatt sugeløft (m).

IV. Konverteringsmetode for Hs-parametere under ikke-standard arbeidsforhold

Katalog Hs-verdier gitt av produsenter gjelder kun for 20°C rent vann under standard atmosfærisk trykk. Konvertering er obligatorisk når arbeidsforholdene på stedet er forskjellige, en kobling der 90 % av ingeniørpersonellet gjør feil.

1. Transportere rent vann med forskjellige arbeidsforhold (høyde- og vanntemperaturvariasjoner)

Hs1 = Hs + Ha - 10,33 - Hv + 0,24

• Ha: Lokalt atmosfærisk trykk omregnet til ekvivalent vannsøylehøyde (m)
• Hv: Mettet damptrykk av væske ved faktisk temperatur omregnet til ekvivalent vannsøylehøyde (m)
• 10.33: Standard atmosfærisk trykk vannsøylehøyde
• 0,24: Damptrykk vannsøylehøyde på 20°C rent vann

2. Transport av olje, kjemikalier og andre spesialvæsker

To-trinns konvertering er nødvendig:

Trinn 1: Korriger katalogens Hs-verdi med rentvannsformelen ovenfor for å oppnå Hs1.

Trinn 2: Utfør sekundær korreksjon på Hs1 basert på tetthet, viskositet og fordampningskarakteristikker til spesialmediet for å få den tilsvarende tillatte sugeløften som matcher mediet, og bytt deretter inn resultatet i Hg-beregningsformelen for å unngå utstyrsfeil forårsaket av beregningsavvik.

V. Praktiske beregningstilfeller for flere scenarier

Tilfelle 1: Forenklet sugeløftestimat via NPSHr

Gitt forhold: Nødvendig NPSHr Δh av en sentrifugalpumpe = 4,0 m, medium er rent vann under standard arbeidsforhold.

Beregningsprosess:

Sugeløft = 10,33 − 4,0 − 0,5 = 5,83 m

Konklusjon: Sikker installasjonshøyde for denne pumpen må være lavere enn 5,83 m.

Tilfelle 2: Nøyaktig beregning for doble arbeidsforhold (omgivelsestemperatur vann og høytemperaturvann)

Gitt betingelser: Katalog tillatt sugeløft Hs = 5,7 m, total sugerørledningsmotstand hw = 1,5 mH₂O, lokalt atmosfærisk trykk = 9,81×10⁴ Pa, hastighetshode ignorert. Beregn tillatt geometrisk sugeløft for henholdsvis 20°C rent vann og 80°C varmtvann.

Arbeidsforhold 1: Transport av 20°C rent vann

Lokalt atmosfærisk trykk er nær produsentens standard testtilstand, så ingen Hs-korreksjon er nødvendig.

Hg = Hs − hw = 5,7 − 1,5 = 4,2 m

Konklusjon: For 20°C rent vann skal pumpens installasjonshøyde ikke overstige 4,2 m for sikker drift.

Arbeidsforhold 2: Transport av 80°C varmt vann

Hs-korreksjon er obligatorisk for vann med høy temperatur. Oppslagstabelldata: Mettet damptrykk på 80°C vann = 47,4 kPa, tilsvarende Hv = 4,83 mH2O; lokalt atmosfærisk trykk Ha ≈ 10 mH2O.

Hs1 = 5,7 + 10 − 10,33 − 4,83 + 0,24 = 0,78 m

Erstatt korrigert Hs1 for å beregne installasjonshøyde:

Hg = Hs1 − hw = 0,78 − 1,5 = −0,72 m

Kjernekonklusjon: En negativ Hg-verdi betyr at installasjon av sugeløfter er forbudt under disse arbeidsforholdene ved høye temperaturer; Oversvømt sugeinstallasjon er obligatorisk. Pumpehuset må være minst 0,72 m under væskeoverflaten til tanken, ellers vil det oppstå alvorlig kavitasjon og sugstap.

VI. Kjernefaktorer som påvirker sentrifugalpumpe Geometrisk sugeløft Hg

Å mestre disse kjernefaktorene tillater rask optimalisering av installasjonsskjemaer og rotårsaksforebygging av kavitasjonsfeil:

1. Høyde: Høyere høyde tilsvarer lavere atmosfærisk trykk og mindre Ha-verdi, noe som resulterer i lavere korrigert Hs1 og drastisk redusert tillatt Hg. Pumper installert i store høyder krever senket installasjonshøyde eller oversvømmet sugeoppsett.
2. Middels temperatur: Høyere væsketemperatur øker mettet damptrykk Hv, noe som reduserer tillatt Hg betydelig. Vann med høy temperatur er generelt uforenlig med installasjon med høyt sugeløft.
3. Tap av rørledningshøyde: Lengre sugerørledninger, mindre rørdiametere og flere albuer, ventiler og siler fører til høyere hw-tap og mindre tilgjengelig Hg.
4. Pumpens iboende ytelse: Mindre nødvendig NPSHr og større katalog H-verdi gir overlegen anti-kavitasjonsytelse og høyere tillatt installasjonshøyde.

VII. Vanlige feilberegninger og installasjonsfeller

Direkte bruk av original katalog Hs og NPSHr parametere uten korreksjon for høyde og vanntemperatur, noe som fører til fullstendig forvrengte beregningsresultater.

Forsømmelse av tap av sugeledningshøyde, basert utelukkende på teoretiske beregninger, noe som resulterer i for høy faktisk installasjonshøyde og pumpekavitasjon.

Ingen sikkerhetsmargin forbeholdt, installasjon til beregnet grenseverdi. Kavitasjon oppstår umiddelbart etter rørledningsskalering eller svingninger i arbeidstilstanden.

Installasjon av tvungen sugeløft for høytemperaturmedier og applikasjoner i høye høyder, ignorerer kravet til oversvømmet sug som er indikert med negative Hg-verdier.

Direkte påføring av rentvannsformler på olje og kjemiske medier uten sekundær mediumkorreksjon.

VIII. Ofte stilte spørsmål

Q1: Hva betyr en negativ sentrifugalpumpe geometrisk sugeløft Hg?

En negativ Hg betyr at pumpen ikke kan trekke væske via sugeløftinstallasjonen. Oversvømmet sugeoppsett er nødvendig, med pumpens innløpssenterlinje plassert under sugetankens væskeoverflate for å eliminere luftinntak og kavitasjonsrisiko. Denne layouten er mye brukt for høytemperaturvann, kjemisk væsketransport og applikasjoner i høye høyder.

Q2: Hvorfor kan ikke katalog Hs-parametere brukes direkte på stedet?

Katalog Hs-verdier er eksperimentelle data kalibrert kun for 20°C rent vann under standard atmosfærisk trykk. Enhver variasjon i høyde på stedet, vanntemperatur eller transportert medium endrer væskedamptrykk og atmosfærisk trykk, noe som krever konvertering av arbeidsforhold før Hs kan brukes til beregninger.

Q3: Hva er forholdet mellom NPSHr og geometrisk sugeløft?

En større nødvendig NPSHr Δh tilsvarer svakere anti-kavitasjonsytelse og lavere tillatt installasjonshøyde. En mindre NPSHr gir bedre væskesugekapasitet og høyere tillatt installasjonshøyde.

Q4: Hvorfor er en sikkerhetsmargin på 0,5 m obligatorisk i pumpeberegninger?

Usikkerheter på stedet inkluderer vanntemperatursvingninger, rørledningsskalering, strømningsvariasjoner og trykkavvik. En reservert sikkerhetsmargin på 0,5 m forhindrer øyeblikkelig kavitasjon og sikrer langsiktig stabil drift av utstyret.

IX. Sammendrag

Beregning av sentrifugalpumpens geometriske sugeløft Hg sentrerer seg om to kjerneparametere: tillatt sugeløft Hs og nødvendig NPSHr Δh. Rask estimering fungerer for standard arbeidsforhold, mens korreksjon for vanntemperatur, høyde og medium er obligatorisk for ikke-standard scenarier. Den positive eller negative verdien av Hg bestemmer direkte om sugeløft eller oversvømt sugeinstallasjon brukes, og tjener som nøkkelen til å unngå pumpekavitasjon, unormal støy, utilstrekkelig vanneffekt og impellerskade. For ingeniørapplikasjoner er direkte bruk av ukorrigerte katalogparametere og installasjon ved den teoretiske grenseverdien strengt forbudt. Nøyaktig beregning med korrigering av arbeidstilstand på stedet og reservert sikkerhetsmargin er nødvendig for å garantere effektiv, stabil og langsiktig pumpedrift.
