Kryogen sentrifugalpumpe er et spesialisert væsketransportutstyr utviklet for transport av medier med ultralav temperatur, med gjeldende mediumtemperatur generelt under -150°C. Sammenlignet med vanlige sentrifugalpumper, bruker dette utstyret spesielle kryogene materialer og presisjonstetningsstrukturer, med utmerket termisk støtmotstand, noe som muliggjør sikker og effektiv levering av lavtemperatur flytende gasser som flytende naturgass (LNG), flytende oksygen, flytende nitrogen, flytende argon og flytende hydrogen.
Arbeidsprinsipp

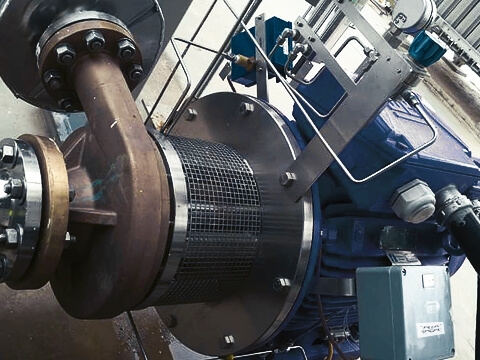

Det grunnleggende driftsprinsippet til en kryogen sentrifugalpumpe er det samme som for en konvensjonell sentrifugalpumpe: den er avhengig av høyhastighetsrotasjonen av pumpehjulet for å generere sentrifugalkraft, akselerere lavtemperatur-væskemediet, konvertere mekanisk energi til fluid kinetisk energi og oppnå stabil levering av mediet fra sugeenden til utløpsenden. Kjerneforskjellen mellom dem er at kryogene sentrifugalpumper stabilt kan tilpasse seg ultralave temperaturforhold fra -162 °C for flytende naturgass til -269 °C for flytende helium uten materialsprøhet eller utstyrssvikt.
1. Spesielle kryogene materialer
Pumpehuset og løpehjulet er laget av kryogenbestandig stål som 304/316L rustfritt stål, aluminiumslegering og bronse, noe som gir tilstrekkelig seighet i miljøer med lav temperatur for å eliminere kaldsprøhet; pumpeakselen er laget av høyfast legert stål, som tåler temperaturforskjellsbelastninger og høyhastighetsdriftsbelastninger.
2. High-End tetningssystem
Å effektivt forhindre lekkasje av flyktige lavtemperaturmedier er nøkkelen til sikker drift av utstyret: labyrinttetninger er enkle og holdbare, noe som muliggjør langsiktig vedlikeholdsfri drift; mekaniske tetninger og tørrgasstetninger brukes mest i scenarier for lasting og lossing av flytende naturgass; tetningstilbehør er laget av kryogenbestandige materialer som polytetrafluoretylen og fleksibel grafitt, og erstatter vanlige gummipakninger for å unngå sprekker og svikt ved lave temperaturer.
3. Anti-kavitasjonsoptimalisert design
Flytende gasser med lav temperatur har ekstremt lave kokepunkter og er utsatt for kavitasjon under drift. Utstyret vedtar en struktur med lavt netto positivt sugehode (NPSH), utstyrt med frontinduktor og dobbel sugehjul for å øke innløpsmedietrykket, undertrykke middels fordampning fra grunnårsaken og redusere kavitasjonsskader.
4. Thermal Shock Resistance Protection Design

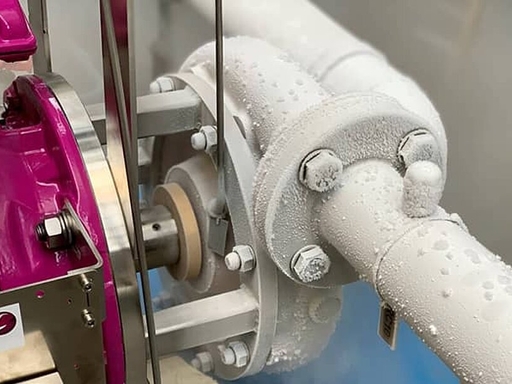

Utstyret er strengt forbudt mot rask avkjøling og må forhåndskjøles sakte i samsvar med standarder for å unngå skallsprekker forårsaket av plutselige temperaturendringer; den er delt inn i vertikale og horisontale strukturer. Vertikale tønne-type kryogene sentrifugalpumper har bedre eksoseffekt og mindre varmeledning, noe som gjør dem til hovedvalget i industrien for flytende naturgass.
Kryogene sentrifugalpumper er uunnværlige i mange avanserte industriområder, blant dem er industrien for flytende naturgass (LNG) for tiden det største etterspørselsmarkedet.
Mye brukt i LNG-mottaksstasjoner for overføring av tankmedium, lasting og lossing av skip og fylling av tankbiler; den er også utstyrt med bensinstasjoner for naturgass for å gi ren energifylling for tunge kjøretøy og skip.
Som en kjernestøttekomponent i luftseparasjonsutstyr, brukes den til å transportere flytende oksygen, flytende nitrogen og flytende argon, betjener jern- og stålsmelting, medisinsk oksygenforsyning, halvlederproduksjon, samt fangst, lagring og transport av flytende karbondioksid.
Ansvarlig for overføring og fylling av rakettdrivmidler (flytende oksygen, flytende hydrogen) og sørge for sirkulasjonslevering av flytende nitrogen for lavtemperaturtester av presisjonsdeler til romfart.
Tilpasset lagring og transport av flytende hydrogen og transportscenarioer ved drivstoffstasjoner for hydrogen, fungerer som nøkkelutstyr for energilagring av hydrogen og nye energistøttende prosjekter.
Som kjernepumpe for drivstoffforsyning for LNG-drevne skip, som sikrer stabil tilførsel av ren energi til skip.
| Sammenligningselementer | Kryogen sentrifugalpumpe | Kryogen pumpe med positiv fortrengning |
|---|---|---|
| Leveringsflyt | Stor flyt levering | Levering med liten og middels flyt |
| Arbeidstrykk | Middels trykk | Ultrahøyt trykk |
| Driftseffektivitet | Høy effektivitet under store strømningsforhold | Lav effektivitet under drift med stor flyt |
| Vedlikeholdsproblemer | Enkel struktur og lett vedlikehold | Mange innvendige deler og komplisert vedlikehold |
| Gjeldende scenarier | LNG-overføring, levering av stor tank | Liten flyt og høyt trykk flytende hydrogen, flytende oksygentilførsel |
Spørsmål: Hva er den laveste temperaturen en kryogen sentrifugalpumpe tåler?
A: Det gjeldende temperaturområdet for konvensjonelle modeller er -150 °C til -269 °C, og den nominelle temperaturmotstanden til spesielle LNG-kryogene sentrifugalpumper kan nå -162 °C.
Spørsmål: Hvordan velge mellom vertikale og horisontale kryogene sentrifugalpumper?
A: Vertikale tønne-type kryogene sentrifugalpumper har god eksoseffekt og sterk termisk isolasjonsytelse, og er foretrukket for store LNG-leveringsprosjekter; horisontale pumper er kompakte i strukturen og brukes for det meste for små lavtrykk og lav temperatur leveringsscenarier.
Spørsmål: Hvordan forhindre effektivt kavitasjon i kryogene sentrifugalpumper?
A: Sørg for tilstrekkelig inntakssugetrykk, installer en middels induser, og rengjør innløpsrørledningsfilteret regelmessig for effektivt å unngå kavitasjonsproblemer.
Kryogene sentrifugalpumper er kjerneutstyret for sikker levering av lavtemperatur flytende gasser, og støtter omfattende utviklingen av ren energiindustri som flytende naturgass, hydrogenenergi og industrigasser. Med den kontinuerlige veksten i global etterspørsel etter ren energi, vil markedsposisjonen og anvendelsesomfanget til kryogene sentrifugalpumper fortsette å utvide seg.Teffikoer alltid forpliktet til å gi kundene utmerkede kryogene væskeløsninger. Vi anbefaler på det sterkeste å prioritere høykvalitets kryogenbestandige materialer, effektive anti-kavitasjonsstrukturer og tetningskonfigurasjoner med lavt tap ved kjøp.
