Hva er en sentrifugalpumpe med endesuging?

I industriell væskeoverføring, bygnings-HVAC-systemer og kommunale vannforsyningssystemer, vil du alltid finne et kjent utstyr - sentrifugalpumpen med endesuging.

Hva er en sentrifugalpumpe med endesuging?

En sentrifugalpumpe med endesuging, som navnet antyder, er en ett-trinns, enkeltsug sentrifugalpumpe der væske kommer inn aksialt fra siden av pumpehuset og slippes ut radielt fra toppen av pumpehuset etter å ha blitt akselerert av pumpehjulet.

Den er også kjent som en horisontal endesugepumpe i industrien. Dens mest fremtredende funksjon er dens uttrekkbare baksidedesign. Denne utformingen tillater vedlikeholdspersonell å trekke ut de roterende komponentene (inkludert pumpehjulet, akselen, tetningene osv.) direkte for vedlikehold uten å fjerne innløps- og utløpsrørledningene. For ingeniører betyr dette minimal nedetid og lave vedlikeholdskostnader.

Arbeidsprinsipp for en sentrifugalpumpe med endesuging

Arbeidsprinsippet til en sentrifugalpumpe med endesuging er enkel og følger den grunnleggende logikken til de fleste sentrifugalpumper, med fokus på dens unike endesugedesign. Her er en tydelig trinn-for-steg forklaring:

1. Væskesuging:Pumpen trekker inn væske gjennom sugeporten på enden av pumpehuset (motsatt motor), og væsken strømmer direkte inn i øyet til det roterende pumpehjulet.
2. Sentrifugalkraftgenerering:Drevet av motoren roterer pumpehjulet, og sentrifugalkraften skyver væsken fra midten av pumpehjulet til ytterkanten, og øker væskens hastighet og trykk.
3. Væskeutslipp:Høyhastighetsvæsken kommer inn i pumpehuset (også kjent som volutten), som har en gradvis ekspanderende form for å bremse væsken og konvertere kinetisk energi til statisk trykkenergi. Væsken slippes deretter ut gjennom utløpsporten på siden av pumpehuset til målstedet (som rørledninger, lagringstanker osv.).
4. Kontinuerlig drift:Så lenge motoren går kontinuerlig, gjentas prosessen ovenfor kontinuerlig, og oppnår stabil og kontinuerlig væskeoverføring. Sluttsugedesignet sikrer jevn væskeinntrengning, reduserer turbulens og forbedrer driftseffektiviteten.

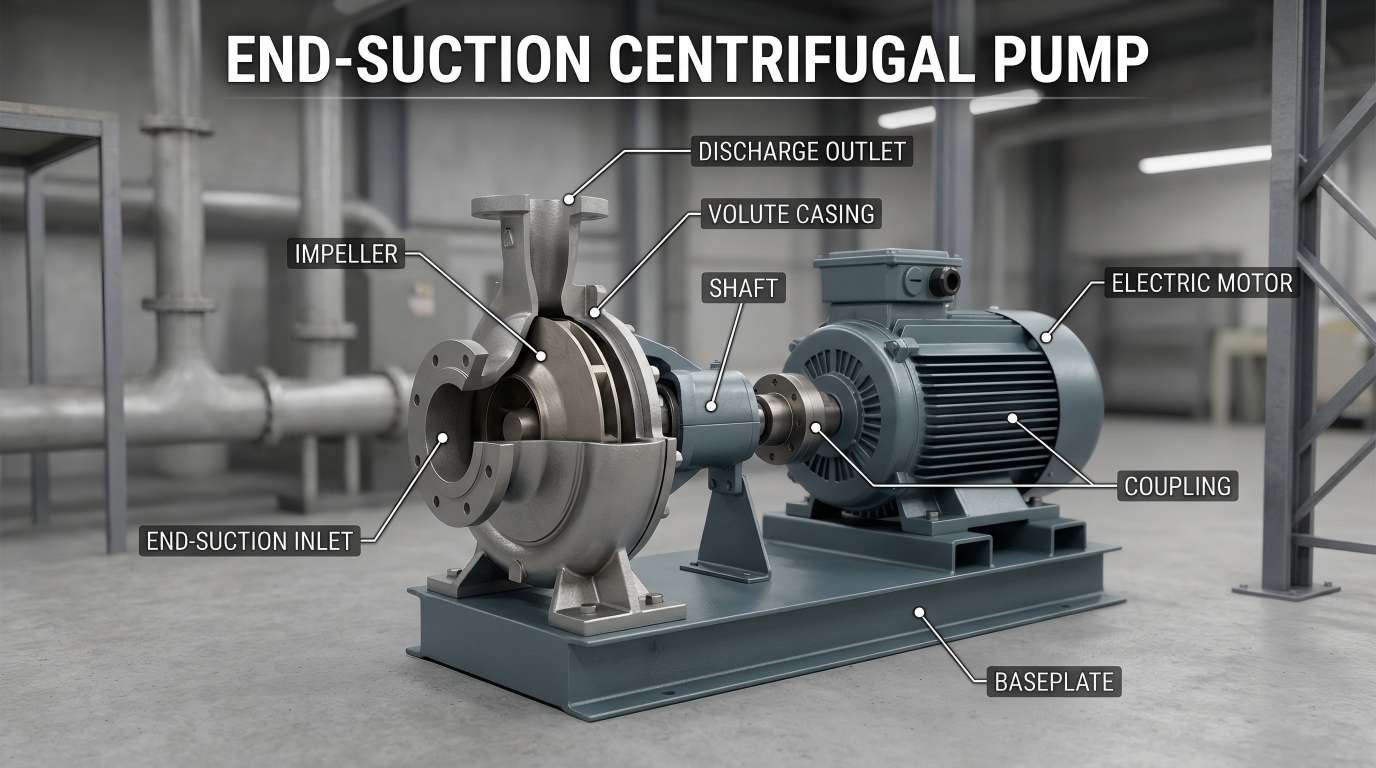

Nøkkelkomponenter i en sentrifugalpumpe med endesuging

For å hjelpe deg bedre å forstå arbeidsprinsippet til en sentrifugalpumpe med sluttsuging, er hovedkomponentene brutt ned og forklart i et enkelt språk nedenfor:

• Impeller:En roterende komponent som ligner på en "vifte" som brukes til å generere sentrifugalkraft. Den er vanligvis laget av metall (rustfritt stål, støpejern) eller plast, avhengig av hvilken type væske som overføres.
• Pumpehus (volutt):Det ytre dekselet som omslutter løpehjulet, er formet for å samle opp væske som slippes ut fra løpehjulet, bremse væsken og øke trykket før utslipp.
• Sugeport:En åpning i enden av pumpehuset gjennom hvilken væske kommer inn i pumpehuset. Den er vanligvis utstyrt med en flens (med forhøyet kant) for enkel tilkobling til rørledninger.
• Utløpsport:En åpning på siden av pumpehuset gjennom hvilken væske kommer ut av pumpehuset. Den er også utstyrt med en flens for å lede væske inn i rørsystemet.
• Aksel:En stavformet komponent som forbinder løpehjulet og motoren, ansvarlig for å overføre kraft fra motoren til løpehjulet og drive løpehjulet til å rotere.
• Forseglinger:Unngå væskelekkasje fra akselgapet (mellom pumpehuset og motoren). Vanlige typer inkluderer mekaniske tetninger og pakningstetninger.

Bredt spekter av applikasjoner

• VVS:Sluttsugepumper er kjernekraftkilden for kjølevannssirkulasjon og kjølevannssystemer i store bygninger.
• Industriell vannforsyning og trykksetting:Brukes til overføring av rent vann, trykksettingssystemer og kjelematevann i fabrikker.
• Brannbeskyttelsessystemer:Spesielle brannslokkende endesugepumper gir stabil høytrykksvannstrøm i nødstilfeller.
• Landbruksvanning:Mye brukt i jordbruksland vanning og drenering på grunn av det brede strømningsområdet.

Sammendrag

Sentrifugalpumpen med endesuging er en pålitelig, kostnadseffektiv løsning for de fleste væskeoverføringsbehov. Dens enkle struktur, enkle vedlikehold og brede bruksområder gjør den populær blant ingeniører, anleggsledere og eiendomseiere.
