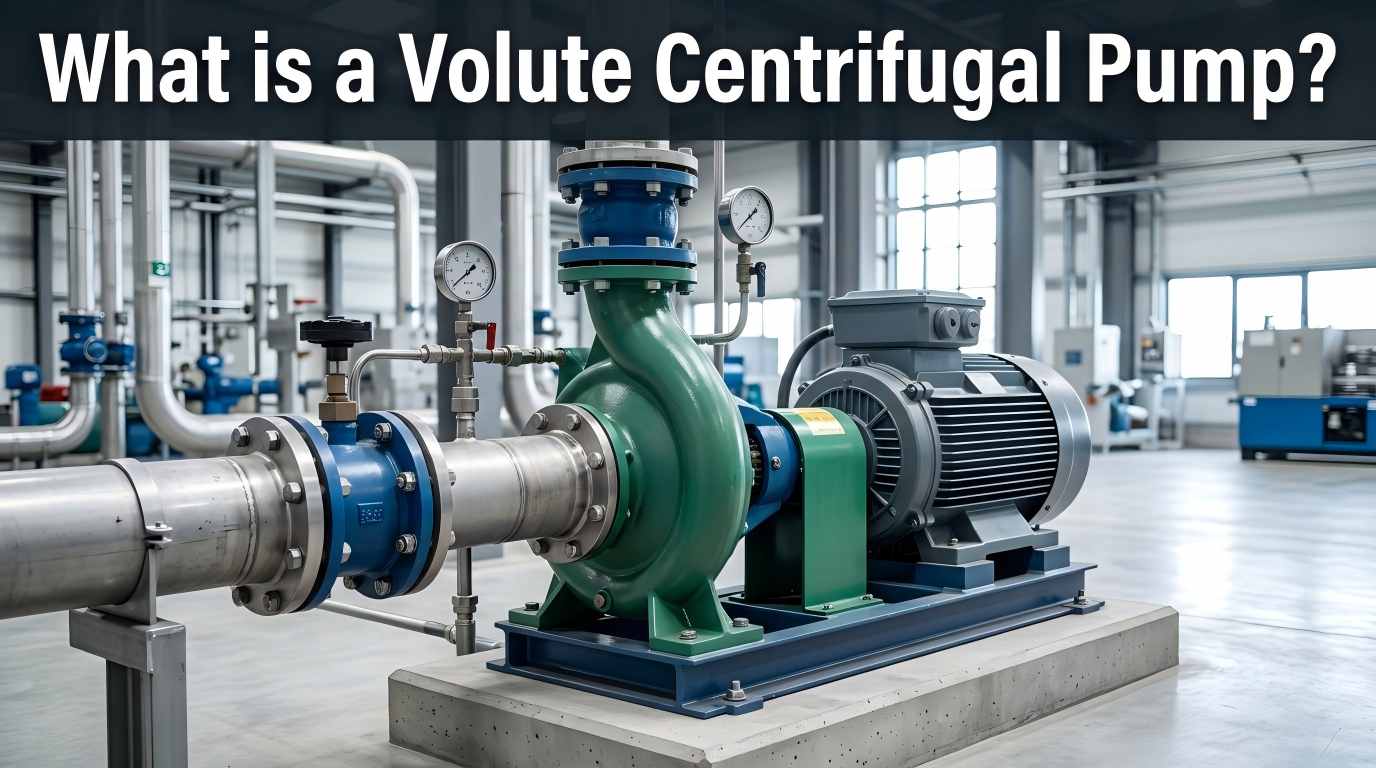

A volutt sentrifugalpumpeer en type dynamisk pumpe som konverterer mekanisk energi til hydraulisk energi gjennom rotasjonen av et løpehjul og er avhengig av et spiralformet spiralhus for effektiv væskelevering. I motsetning til andre typer sentrifugalpumper, er dets mest fremtredende trekk det spiralformede huset (også kjent som et spiralhus), som er kjernekomponenten som skiller den fra modeller som diffusor-sentrifugalpumper. Volute sentrifugalpumper har robust konstruksjon, relativt lave kostnader, stillegående drift og pålitelig ytelse, med minimal påvirkning fra korrosjon og erosjon. De er det foretrukne utstyret for de fleste industrielle og sivile væskeleveringsapplikasjoner.

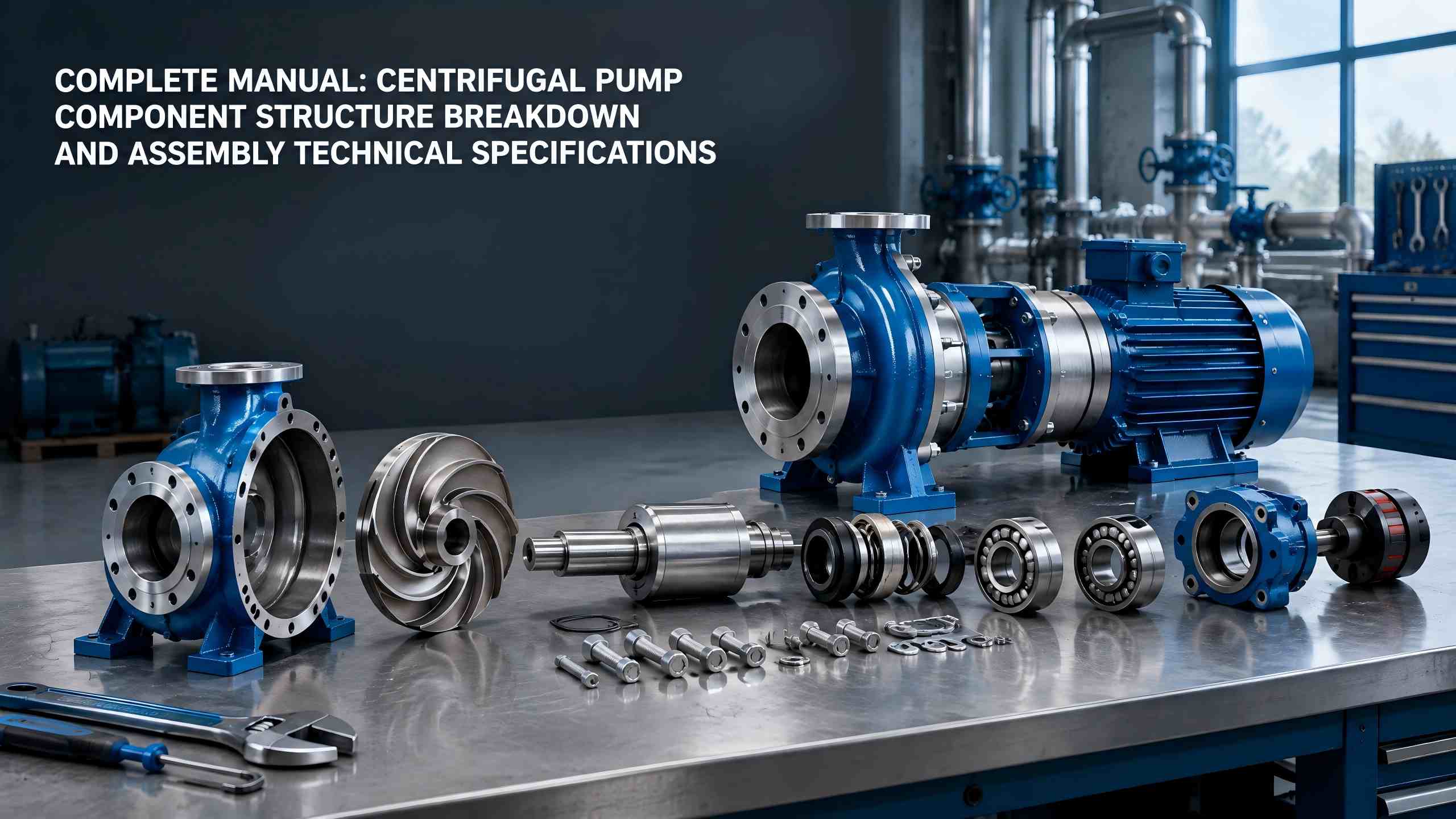

Den stabile driften av pumpen avhenger av koordineringen av ulike komponenter. Kjernekomponentene og deres funksjoner er som følger:
Et spiralkammer som omgir løpehjulet med et tverrsnittsareal som gradvis øker fra løpehjulets utløp til utløpsporten. Dens kjernefunksjoner er å samle høyhastighetsvæske, redusere hastigheten og øke trykket. Dens form og størrelse påvirker pumpens effektivitet og trykk direkte. Den er delt inn i enkel spiral (mest brukt) og dobbel spiral (balanserer radiell kraft og forlenger levetiden).
Pumpens «hjerte», en roterende komponent med buede blader, koblet til motoren via en pumpeaksel. Den roterer med høy hastighet for å generere sentrifugalkraft, suger inn væske og gir kinetisk energi. Bladparametere (form, mengde, vinkel) bestemmer pumpens strømningshastighet, trykkhøyde og effektivitet.
Pumpeakselen overfører mekanisk energi fra motoren til pumpehjulet. Lagre støtter rotasjonen av pumpeakselen, opprettholder koaksialiteten og reduserer friksjonen. For arbeidsforhold med høy temperatur og høyt trykk, kreves oljekjølere for å forhindre forringelse av oljen og forlenge lagrenes levetid.
Forhindrer væskelekkasje og inntrengning av ekstern luft for å unngå kavitasjon. Vanlige typer inkluderer mekaniske tetninger og pakningstetninger. Matching med ekstra tetningssystemer kan forbedre påliteligheten, og vedlikehold kan referere til API 682-standarder.
Sugeporten er plassert i midten av spiralen for å trekke inn væske; utløpsporten er ved enden av spiralen for å levere trykksatt væske. Størrelsen og formen på begge påvirker væskemotstanden og pumpeeffektiviteten.
Arbeidsprosessen er kontinuerlig energikonvertering, delt inn i 4 kjernetrinn:
Motoren driver pumpehjulet til å rotere med høy hastighet, og danner et lavtrykksområde i midten av pumpehjulet. Væske suges inn i pumpen under trykkforskjellen.
Når pumpehjulet roterer kontinuerlig, presser bladene væsken til å bevege seg radialt, noe som øker væskens strømningshastighet og kinetiske energi betydelig.
Høyhastighetsvæske kommer inn i spiralhuset, der den forstørrede strømningspassasjen reduserer strømningshastigheten, og konverterer kinetisk energi til trykkenergi for å oppnå høytrykkslevering.
Trykksatt væske slippes ut gjennom utløpsporten. Med kontinuerlig rotasjon av løpehjulet fullføres kontinuerlig levering.
Voluttstrukturen samsvarer med væskestrømningsegenskapene, og reduserer turbulenstapet. Effektiviteten under designforhold når 70–90 %, med jevn strømningshastighetsfordeling.
Færre kjernekomponenter, enkel å behandle og installere, ingen kompleks overføringsmekanisme, lav feilrate, ikke behov for inn- og utløpsventiler og lave vedlikeholdskostnader.
Kan utformes i forskjellige spesifikasjoner i henhold til arbeidsforhold, egnet for forskjellige væsker som rent vann, kloakk og kjemiske medier, og tilpasses normal temperatur, høy temperatur og høytrykks arbeidsforhold.
Integrert design, liten størrelse og lav vekt, egnet for scenarier med begrenset plass, og lett å integrere i eksisterende leveringssystemer.
Lave produksjonskostnader, praktisk utskifting av slitedeler, energisparing gjennom effektiv drift, egnet for leveringsscenarier med stor flyt.
Volute sentrifugalpumper er et pålitelig valg for industriell væskelevering takket være deres hydrodynamiske fordeler. Imidlertid påvirkes deres faktiske energieffektivitet av detaljer som materialvalg og produksjon. Teffiko utvikler stabile og effektive væskeleveringsløsninger gjennom presis FoU og streng testing. Velkommen til å konsultere eller bestille:www.teffiko.com
