Min praktiske guide til rotorer og statorer i progressive hulromspumper

Etter år med arbeid i industrisektoren kan jeg med sikkerhet si detprogressive hulromspumper(også kjent som rotor-statorpumper, eksentriske skruepumper) er absolutte "stifter" for væskeoverføring. Som positive fortrengningspumper er de designet spesielt for å håndtere viskøse væsker, etsende stoffer og medier som inneholder faste partikler - de er uunnværlige i oljeutvinning, kjemiske anlegg, avløpsvannbehandlingsanlegg og matproduksjonslinjer.

Etter min mening stammer deres utmerkede ytelse fra det tette samarbeidet mellom rotoren og statoren. For å virkelig forstå arbeidsprinsippet, ytelsen og den langsiktige stabile driften til progressive hulromspumper, må du gripe disse to kjernekomponentene grundig. Dette er ikke bare teoretisk kunnskap; det er hardt opparbeidet erfaring jeg har samlet opp gjennom årene.

I. Rotor og Stator

I mine øyne ligger "livlinen" til hver progressiv hulromspumpe i kombinasjonen av rotoren og statoren - jo mer presis passformen er, jo høyere er pumpens effektivitet.

Rotoren er en spiralformet metallaksel, vanligvis laget av høyfast rustfritt stål, legert verktøystål eller til og med titan. Som den aktive komponenten installert inne i pumpehuset, driver den ikke bare væskestrømmen når den roterer, men genererer også kompresjonskraften som kreves for overføring. Jeg har sett mange rotorer gjennomgå krombelegg eller andre overflateherdebehandlinger, og ærlig talt forbedrer dette slitestyrken deres betydelig. Å hoppe over dette trinnet vil resultere i en irriterende høy slitasjehastighet på rotoren.

Statoren, på den annen side, er et metallrør med et støpt indre hulrom, foret med elastiske materialer som nitrilgummi (NBR), fluorgummi (FKM) eller EPDM. Dens indre form passer perfekt til rotoren, og rotorens diameter er litt større enn statorens indre diameter. Denne "interferenspasningen" sikrer at de dannede kamrene er lufttette; hvis forseglingen svikter, er pumpen i hovedsak ubrukelig.

Enten det er en enkeltskruepumpe (engjenget rotor parret med en dobbeltgjenget stator), en dobbeltskruepumpe (to motroterende og sammengripende skruer), eller en trippelskruepumpe (en drivskrue med to drevne skruer), lærte jeg på den harde måten at passformpresisjonen mellom rotoren og statoren kan avgjøre direkte om rotoren og statoren fungerer på en pålitelig måte. Selv et lite avvik kan føre til redusert strømning, lekkasje eller fullstendig stans.

II. Arbeidsprinsipp: Enkel, men effektiv "hulromstransport"

Jeg forsto ikke helt arbeidsprinsippet til progressive hulromspumper før jeg demonterte to gamle pumper – det er faktisk veldig lett å forstå.

Når rotoren roterer eksentrisk inne i statoren, danner deres sammengripende spiralstrukturer en serie forseglede hulrom. Når rotoren dreier, beveger disse hulrommene seg jevnt mot utløpsenden, og "bærer" i det vesentlige væsken fremover. Det er som å ha et usynlig transportbånd inne i pumpen, spesielt designet for væskeoverføring.

Ved sugeporten utvider hulromsvolumet seg, reduserer det indre trykket, og væske trekkes fra reservoaret ved atmosfærisk trykk; mens rotoren fortsetter å rotere, skyves hulrommet fylt med væske til utløpsporten, hvor hulromsvolumet trekker seg sammen, og presser væsken for å øke trykket, slik at væsken kan slippes ut jevnt.

Det jeg liker spesielt godt med denne designen er at den ikke krever innløps- eller trykkventiler i det hele tatt. Dette oppnår ikke bare stabil, lavpulserende overføring - avgjørende for sensitive prosesser - men håndterer også skånsomt de "skjøre" skjærfølsomme materialene, for eksempel biofarmasøytiske råmaterialer som kan svikte hvis de utsettes for feil kraft. Her er et praktisk tips til deg: Hvis du snur rotorens retning, kan du bytte retning for sug og utløp. Denne lille operasjonen har spart meg for bryet med å rekonfigurere hele utstyret flere ganger.

III. Kjernefordeler (og ufullkomne ulemper)

Gjennom årene har jeg sett progressive hulromspumper utkonkurrere andre typer pumper i mange scenarier, men de er ikke allmektige. La oss objektivt diskutere deres fordeler og ulemper.

(I) Uunnværlige kjernefordeler

• Stabil flyt og enkel justering:Den tette tilpasningen mellom rotoren og statoren sikrer ekstremt jevne endringer i hulromsvolum, med nesten ubetydelige strømningssvingninger. I motsetning til sentrifugalpumper, krever den ikke ekstra ventiler for å gi en stabil lineær strømning, noe som gjør den spesielt egnet for presisjonskrevende scenarier som kjemisk produksjon. Dessuten er strømningshastigheten direkte knyttet til rotorhastigheten – justering av utgangen er like enkelt som å vri på en knott. Jeg brukte den til å kontrollere flyt under batchproduksjon, og har aldri hatt noen defekte produkter på grunn av flytavvik.
• Ensartet trykkutgang:Væsken presses forsiktig og kontinuerlig under overføring, uten plutselige trykktopper. Jeg har aldri hatt problemer med å bruke den til å transportere "berørte" trykkfølsomme medier som polymerløsninger med høy viskositet.
• Suveren selvfyllende evne:Ingen pre-priming er nødvendig – når den er startet, kan den trekke væske direkte fra beholderen, med en maksimal sugeløft på opptil 8,5 meter vannsøyle. Dette er langt bedre enn stempelpumper, spesielt i avløpsrenseanlegg hvor vi starter og stopper pumper ofte. Etter å ha byttet til progressive hulromspumper, ble lagets forberedelsestid halvert.
• Allsidig væskehåndtering:Den kan enkelt håndtere væsker med høy viskositet (jeg har fraktet syltetøy og sjokoladesirup), sandbelastet råolje, slipende oppslemminger og etsende kjemikalier. Den overgår membranpumper ved håndtering av gass-faststoffblandinger og er ingen match for tannhjulspumper for transport av viskøse væsker. Jeg brukte den en gang til å transportere slam som inneholder partikler på størrelse med golfballer uten en eneste tette.
• Lavskjæroverføring for å beskytte materialer:Designet minimerer skjærkraften, som er en "redder" for den biofarmasøytiske industrien. Jeg brukte den til å transportere proteinløsninger og bioaktive stoffer, og materialytelsen ble ikke påvirket i det hele tatt – noe de fleste pumper ikke kan oppnå.
• Kompakt struktur og energieffektivitet:Den har et lite fotavtrykk, noe som gjør installasjon og vedlikehold praktisk. I tillegg er den svært energieffektiv; etter å ha erstattet gamle pumper med det i vårt kjemiske anlegg, falt strømkostnadene med 15 %.
• Dobbel funksjon som målepumpe:I motsetning til stempelpumper, membranpumper eller tannhjulspumper, er presisjonen tilstrekkelig for kjemisk dosering og fylling. Jeg brukte den tidligere til å transportere reagenser i et laboratorium, med presisjon kontrollert innenfor 1 %, noe som eliminerte behovet for ekstra måleutstyr.

(II) Ulemper å se opp for

• Høy kostnad:For å være ærlig er innkjøpsprisen og vedlikeholdskostnadene høyere enn for enklere pumper. Små verksteder kan finne det uøkonomisk, men for tunge arbeidsforhold kan holdbarheten gjøre den første investeringen verdt.
• Følsomhet for overflødige faste partikler:For mange faste partikler i mediet vil føre til rask slitasje på rotoren og statoren. Jeg brukte den en gang til å transportere råolje med for høyt sandinnhold, og statoren sviktet etter seks måneder. Leksjonen: sjekk alltid innholdet av faste partikler, og installer et filter hvis du er usikker.
• Strengt og slett ingen tørrløping:Selv ett minutts tørrkjøring kan forårsake overoppheting og skade på rotoren og statoren. En kollega av meg gjorde denne feilen – unnlot å sjekke væskenivået før start – og brente ut rotoren, noe som resulterte i en hel dag med nedetid og betydelige kostnader for reservedeler.
• Endring nødvendig for høytrykksscenarier:Det er det beste valget for arbeidsforhold med lavt til middels trykk, men ytterligere modifikasjoner er nødvendig for høytrykksoverføring. Jeg prøvde en gang å bruke den til høytrykksoverføring, men den lekket kraftig inntil vi oppgraderte tetningene og huset.
• Kavitasjonsrisiko:Hvis væsketrykket er lavere enn damptrykket, vil det oppstå kavitasjon - små bobler sprekker og skader indre deler. Jeg møtte dette i et scenario med lav flyt, og rotoren ble hull. Senere løste det å installere en trykkavlastningsventil problemet, men det var en dyr leksjon.

IV. Hvordan rotor- og statorgeometri påvirker ytelsen (mine utvalgskriterier)

Etter år med å velge pumper, fant jeg ut at geometrien til rotoren og statoren er nøkkelen til å tilpasse seg arbeidsforholdene.

Pumpetypeklassifisering (My Quick Matching Guide)

• Enkeltskrue pumper:Enkeltgjenget rotor parret med en dobbeltgjenget stator – jeg prioriterer dette for transport av høyviskositetsvæsker eller medier som inneholder faste partikler. For eksempel slamoverføring i avløpsrenseanlegg, hvor dens anti-tilstoppingsevne er utmerket.
• Dobbeltskrue pumper:To motroterende og sammengripende skruer – fungerer ekstremt jevnt med lavt støynivå. Jeg bruker den til å transportere rene eller lett forurensede oljer og kjemikalier, for å sikre materialets renhet, noe som er avgjørende for farmasøytiske eller næringsmiddelbaserte applikasjoner.
• Trippelskrue pumper:En drivskrue med to drevne skruer – flyten er like jevn som en doseringspumpe. Den er spesielt egnet for transport av rene væsker med lav viskositet som hydraulikkolje og smøreolje; Jeg bruker det ofte i maskinverktøyssmøring, og har aldri hatt problemer med utilstrekkelig smøring.

Geometriundertyper (små detaljer som påvirker ytelsen)

I tillegg til grunnleggende pumpetyper, kan subtile justeringer av geometrien til rotoren og statoren føre til betydelige endringer:

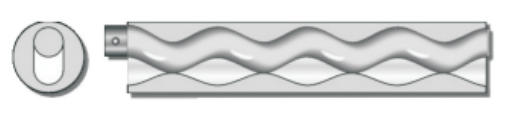

• S-type: Ultrastabil overføring, kompakt rotorinntak og lave krav til netto positivt sugehode (NPSH). Jeg velger alltid dette når jeg transporterer viskøse materialer eller medier med store partikler – ikke lenger sliter med kavitasjon og tilstopping.

• L-type: Lengre tetningslinje mellom rotoren og statoren, noe som gir høyere effektivitet og lengre levetid. Den har en kompakt struktur, men stor strømningskapasitet, egnet for scenarier med høy avkastning der nedetidskostnadene er høye.

• D-type: Kompakt struktur, nesten pulseringsfri overføring og ekstremt høy målepresisjon. Jeg bruker den i presisjonsscenarier for kjemisk dosering – still parametrene og la den være med selvtillit, ingen grunn til å bekymre deg for flytsvingninger i det hele tatt.

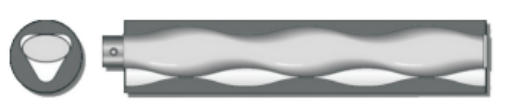

• P-type: Kombinerer stor strømningskapasitet med en kompakt struktur, og arver den lange tetningslinjen til L-typen. Det er min "all-purpose pumpe" – i stand til både høyflytoverføring og presis dosering.

I tillegg kan parametere som helixvinkel, bly og tannprofil ikke ignoreres. Fra min erfaring: jo større spiralvinkelen er, jo større er strømningshastigheten, men jo lavere trykk; jo mindre spiralvinkelen er, jo høyere trykk, men jo lavere strømningshastighet. Dette er en avveining som avhenger av prioriteringen av arbeidsforholdene. Trenger du å transportere en stor mengde viskøs væske? Velg en stor spiralvinkel; trenger høytrykks-langdistanseoverføring? Velg en liten spiralvinkel.

V. Utvalgs- og vedlikeholdstips (min "veiledning for fallgruveunngåelse" fra erfaring)

(I) Velg riktig pumpe for å unngå omveier

Å velge en pumpe (inkludert matchende rotor og stator) er avgjørende for å matche arbeidsforholdene. Dette er erfaring jeg fikk etter å ha havnet i utallige fallgruver:

• Høyviskøse medier:Velg en enkeltskrue pumpe, og rotoren må være laget av forkrommet rustfritt stål eller slitesterk legering. Stol på meg, å velge vanlige materialer for å spare penger vil resultere i hyppige utskiftninger av deler senere, noe som vil være en hodepine.
• Medier som inneholder faste partikler:Enkelskrue pumpe sammen med en spesiell gummistator (slitasjebestandig og korrosjonsbestandig). Jeg brukte tidligere en vanlig gummistator for slamoverføring, som mislyktes på 3 uker; bytte til en spesiell formel en varte 8 måneder før utskifting.
• Høye krav til strømnings-/trykkstabilitet:Velg en dobbeltskrue pumpe eller trippel-skrue pumpe. For sensitive prosesser er fordelen med lav pulsering verdt den ekstra kostnaden.

Valget av statormateriale er også avgjørende: nitrilgummi (NBR) for oljebaserte medier, EPDM for høytemperaturmiljøer og fluorgummi (FKM) for korrosive medier. Hvis du transporterer svært etsende væsker som sterke syrer eller løsemidler, ikke nøl med å velge en Hastelloy-rotor – selv om den er dyr, er den mye mer holdbar enn vanlige metaller og varer flere år lenger.

(II) Riktig vedlikehold for lengre levetid

Tilstrekkelig vedlikehold er nøkkelen til en pumpes levetid. Dette er min daglige vedlikeholdsrutine:

• Regelmessig slitasjekontroll:Statorer er utsatt for elastisk tretthet over tid. Hvis du merker redusert pumpesug, økt lekkasje eller høyere drift, skift ut statoren umiddelbart – ikke vent til den svikter helt, da rotoren også kan være påvirket av det. For høyfrekvente pumper inspiserer jeg statoren månedlig.
• Forby strengt tørrkjøring og overbelastning:Oppstart og avstengning må følge prosedyrer. Vi installerte sperreanordninger på pumpene, som automatisk slår seg av når væskenivået er for lavt, og det har ikke vært flere tilfeller av rotorutbrenthet.
• Hold media rene:Installer et filter på minst 20 mesh ved innløpet og rengjør det ukentlig. Selv fine partikler kan slite på rotoren og statoren over tid.
• Reduser hastigheten ved transport av viskøse væsker:Å bruke høy hastighet til å transportere høyviskositetsmedier "ødelegger" statoren. Jeg reduserer generelt hastigheten med 30% -40% - selv om det er saktere, sparer det mye penger på utskifting av deler.
• Installer beskyttelsesenheter:Trykkbrytere, væskenivåsensorer og vibrasjonsmonitorer er alle verdt å installere. Jeg hadde en gang en pumpe med unormal vibrasjon; monitoren varslet meg på forhånd, og jeg byttet ut den slitte rotoren i tide, og unngikk mer alvorlig skade.

VI.Teffiko: Et pålitelig pumpemerke jeg stoler på

Etter alle disse årene forstår jeg dypt at rotoren og statoren er kjernen i progressive hulromspumper – og Teffiko forstår dette bedre enn de fleste merker.

Som en pålitelig leverandør av industrielle produkter og ingeniørtjenester fokuserer de utelukkende på kjernepumpekomponenter. Hvis du ser etter en progressiv hulromspumpe som ikke vil svikte deg, anbefaler jeg på det varmeste Teffiko.Klikk her for å lære mer om deres progressive hulromspumpeserie
