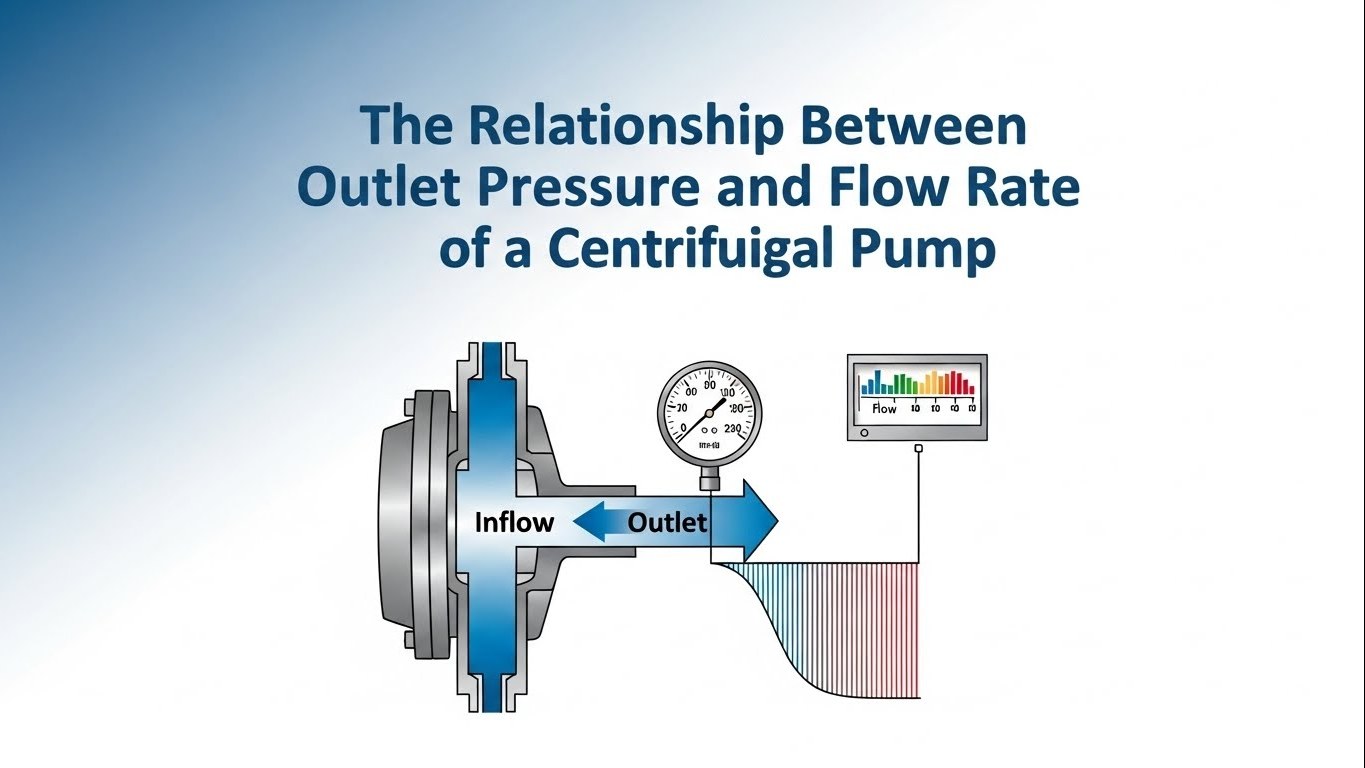

Forholdet mellom utløpstrykket og strømningshastigheten til en sentrifugalpumpe

Sentrifugalpumperer «arbeidshestene» i bransjer som vannbehandling, olje og gass og produksjon. Utløpstrykk (også kjent som utløpstrykk) og strømningshastighet er deres mest kritiske ytelsesindikatorer. Korrelasjonen mellom disse to bestemmer direkte pumpens effektivitet, energiforbruk og systemstabilitet. Enten du er engasjert i ingeniørdesign, utstyrsdrift eller andre relaterte felt, er det å mestre dette forholdet nøkkelen til å optimalisere utstyrsytelsen og unngå omveier. Nedenfor, kombinert med praktisk industriell erfaring på stedet, analyserer vi deres interaksjon, påvirkningsfaktorer og praktiske anvendelser – alle praktiske innsikter.

III. Praktiske bruksområder: Optimalisering av drift og feilsøking

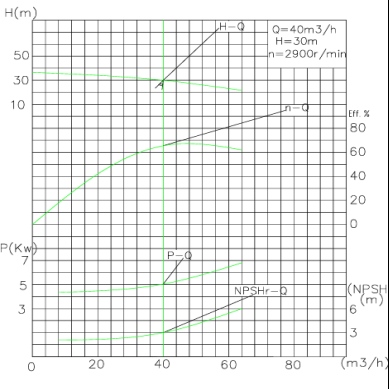

Under betingelser med konstant rotasjonshastighet og impellerdiameter, har utløpstrykket og strømningshastigheten til en sentrifugalpumpe et omvendt proporsjonalt forhold. Denne loven kan reflekteres intuitivt gjennom Q-H-kurven (strømningshastighet-hodekurve): hode er direkte relatert til trykk, og når strømningshastigheten øker, synker hodehøyden og omvendt.

Prinsippet er ikke komplisert: sentrifugalpumper overfører energi til væsker gjennom sentrifugalkraften som genereres av det roterende pumpehjulet. Når strømningshastigheten øker, passerer mer væske gjennom impellerkanalene per tidsenhet. Imidlertid er den totale energieffekten til pumpehjulet begrenset ved en fast rotasjonshastighet, slik at energien som tildeles hver fluidenhet reduseres, og utløpstrykket faller tilsvarende. For eksempel har en sentrifugalpumpe med en rotasjonshastighet på 1800 rpm et utløpstrykk på ca. 4 bar når strømningshastigheten er 60 m³/t; når strømningshastigheten øker til 90 m³/t, vil trykket trolig falle til rundt 2,2 bar. Dette omvendte proporsjonale forholdet gjelder for alle sentrifugalpumper som opererer innenfor deres designområde.

II. Nøkkelfaktorer som påvirker trykk-flyt-forholdet

Den grunnleggende inverse proporsjonale loven påvirkes av følgende faktorer, som fører til avviket til Q-H-kurven og dermed endre interaksjonen mellom de to:

1. Rotasjonshastighet:I følge affinitetslovene er trykket proporsjonalt med kvadratet på rotasjonshastigheten, og strømningshastigheten er proporsjonal med rotasjonshastigheten. Økning av rotasjonshastigheten (f.eks. via en frekvensomformer/VFD) vil synkront øke både trykk og strømningshastighet, og forskyve hele Q-H-kurven oppover. Under ideelle forhold, når rotasjonshastigheten dobles, øker trykket til 4 ganger originalen, og strømningshastigheten dobles synkront.
2. Impeller diameter:Trimming av impelleren vil synkront redusere både trykk og strømningshastighet. Affinitetslovene gjelder også her: trykket er proporsjonalt med kvadratet på diameteren, og strømningshastigheten er proporsjonal med diameteren. Generelt vil en 10 % reduksjon i diameter resultere i en tilnærmet 19 % reduksjon i trykk og en 10 % reduksjon i strømningshastighet.
3. Systemmotstand:Det faktiske driftspunktet for pumpen er skjæringspunktet mellom Q-H-kurven og systemmotstandskurven. Faktorer som for trange rørledninger, tette filtre og for lange transportavstander vil øke systemmotstanden, noe som fører til en reduksjon i strømningshastigheten – pumpen må generere høyere trykk for å overvinne motstanden og transportere væsken.
4. Væskeegenskaper:Viskositet og tetthet er kjernepåvirkende parametere. Høyviskositetsvæsker som olje har større indre friksjon, noe som resulterer i lavere strømningshastighet og trykk sammenlignet med vann; tetthet påvirker trykk direkte (trykk = tetthet × tyngdekraft × hode), men har minimal innvirkning på strømningshastigheten.

III. Praktiske bruksområder: Optimalisering av drift og feilsøking

Å mestre lovene ovenfor kan bidra til å løse praktiske problemer og forbedre operasjonelle effekter på en målrettet måte:

1. Regulering av strømningshastighet:For å øke strømningshastigheten kan du redusere systemmotstanden ved å åpne ventiler bredere, erstatte med rørledninger med større diameter, eller øke pumpens rotasjonshastighet via en VFD; for å redusere strømningshastigheten, unngå å bruke strupeventiler (som lett forårsaker energisløsing) og prioriter å redusere rotasjonshastigheten gjennom en VFD for å opprettholde den optimale trykk-strømbalansen.
2. Trykkfeilsøking:Når utløpstrykket er for lavt, kontroller først for impellerslitasje, utilstrekkelig rotasjonshastighet eller overdreven systemmotstand. Å øke rotasjonshastigheten eller bytte ut det slitte pumpehjulet kan gjenopprette trykket uten å påvirke strømningshastigheten; når trykket er for høyt, er det nødvendig å redusere systemmotstanden eller trimme pumpehjulet.
3. Effektivitetsmaksimering:Pumpen skal fungere nær Best Efficiency Point (BEP), som er området med høyest effektivitet på Q-H-kurven. Å operere borte fra BEP (f.eks. høyt trykk og lav strømningshastighet) vil øke energiforbruket og kan også forårsake kavitasjon, mekanisk skade og andre problemer.

IV. Ofte stilte spørsmål

Spørsmål: Er jo høyere utløpstrykket til en sentrifugalpumpe, desto større er strømningshastigheten?

Den grunnleggende inverse proporsjonale loven påvirkes av følgende faktorer, som fører til avviket til Q-H-kurven og dermed endre interaksjonen mellom de to:

Spørsmål: Hvordan øke strømningshastigheten uten å redusere trykket?

A: Øk rotasjonshastigheten via en VFD eller bytt ut impelleren med en større diameter. I henhold til affinitetslovene kan begge metodene oppnå synkron forbedring av strømningshastighet og trykk.

IV. Ofte stilte spørsmål

A: Kjernefaktorene er rotasjonshastighet, impellerdiameter, systemmotstand og væsketetthet. Blant dem er det rotasjonshastighet og diameter som har de største innvirkningene og bør prioriteres under justeringer.

Konklusjon

Kjerneforholdet mellom utløpstrykket og strømningshastigheten til en sentrifugalpumpe er en omvendt proporsjonalitet under faste forhold, men den kan fleksibelt optimaliseres ved å justere rotasjonshastigheten, impellerstørrelsen, systemmotstanden og væskeegenskapene. Å bruke denne kunnskapen til praktiske operasjoner kan ikke bare forbedre pumpens driftsytelse og redusere energiforbruket, men også unngå nedetidstap forårsaket av utstyrsfeil. Det skal bemerkes at for spesifikke bruksscenarier er det avgjørende å referere til pumpens Q-H-kurve og utføre tester på stedet for å bestemme det optimale driftspunktet. Enten i systemdesign eller senere feilsøking, er en grundig forståelse av dette kjerneforholdet avgjørende for effektiv og stabil drift av sentrifugalpumper. Hvis du har andre spørsmål angående valg av sentrifugalpumpe, trykk-flow-parametertilpasning, optimalisering av arbeidsforhold osv., ta gjerne kontaktteff. Vi har et profesjonelt teknisk team, skreddersydde løsninger og omfattende ettersalgsstøtte for å eskortere effektiv drift av utstyret ditt gjennom hele prosessen og bidra til å løse ulike utfordringer innen industriell væsketransport.
