"Pumpen vår brant ut motoren igjen!"
"Strømregningen for vannpumper er latterlig høy denne måneden. Har vi valgt feil pumpe?"
"Etter å ha installert den nye pumpen, kan strømningshastigheten bare ikke oppfylle designkravet ..."
Disse hyppige problemene innen vannforsyning, kjemiteknikk, HVAC og andre felt stammer ofte fra feillesing eller ignorering av sentrifugalpumpens kjerne "instruksjonsmanual" - ytelseskurven. Som et kjerneutstyr som er mye brukt i industrien, hver 1% økning i effektiviteten til ensentrifugalpumpekan bety årlige besparelser på titusenvis eller til og med hundretusenvis av yuan i driftskostnader for et storstilt prosjekt.
Denne artikkelen vil lære deg hvordan du tolker pumpekurver, ikke bare forteller deg hvordan du leser dem, men også hvordan du bruker dem til å ta optimale anskaffelser og beslutninger om drift og vedlikehold.

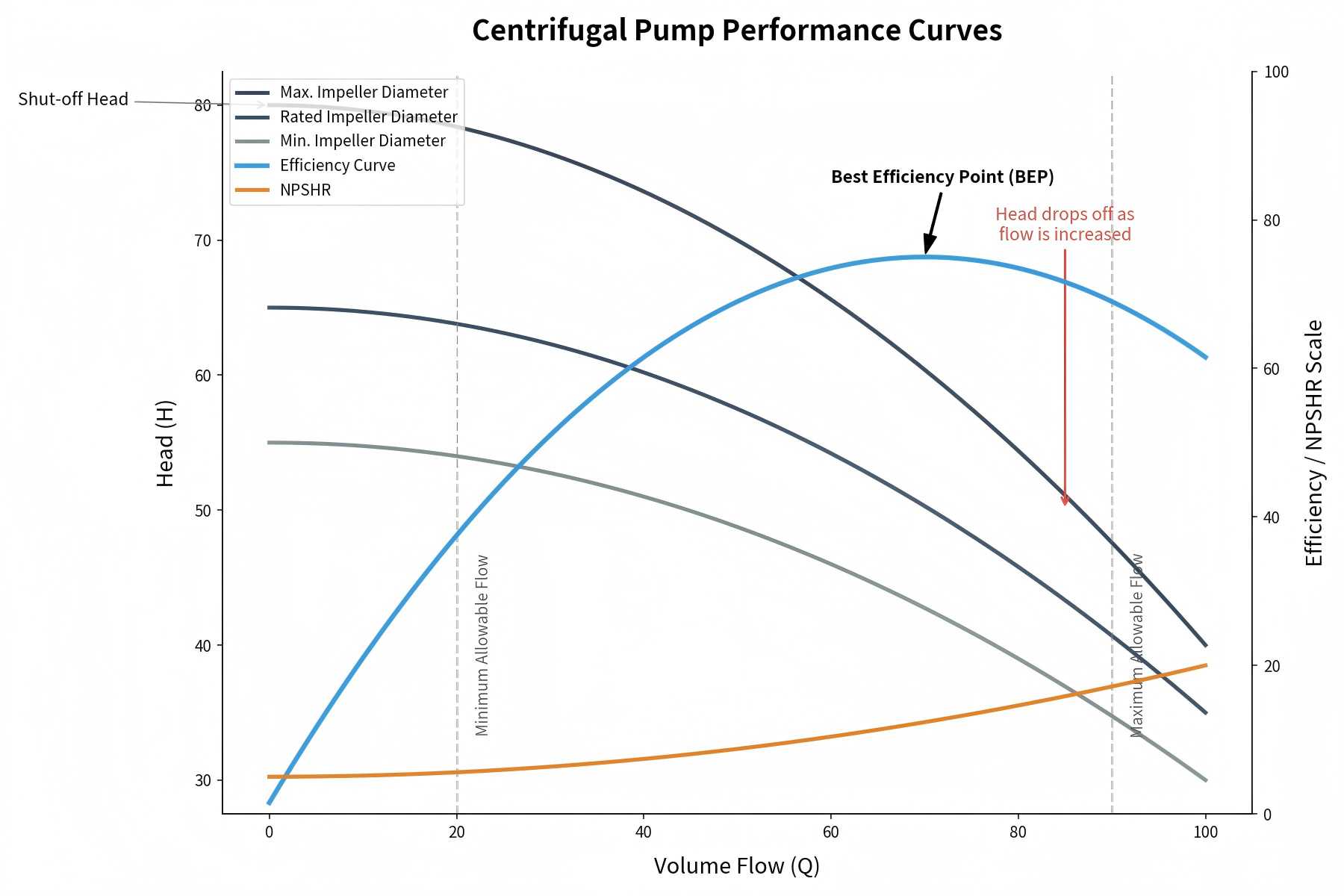

Head-Flow Curve (H-Q Curve) er den mest grunnleggende delen av en pumpekurve. Den viser forholdet mellom pumpens hode (høyden som pumpen kan løfte væske til) og strømningshastighet (volumet av væske som leveres av pumpen per tidsenhet) ved konstant hastighet. Vanligvis er hode plottet på den vertikale aksen (Y-aksen) og strømningshastigheten på den horisontale aksen (X-aksen).
En nøkkelkonklusjon kan trekkes fra H-Q-kurven: når strømningshastigheten øker, synker hodet gradvis. Dette er fordi etter hvert som mer væske passerer gjennom pumpehjulet og pumpehuset, øker væskefriksjonen og turbulensen inne i pumpen, noe som resulterer i redusert trykkhøyde. For eksempel kan en pumpe generere 100 fot hode med en strømningshastighet på 50 gallons per minutt (gpm), mens hodet synker til 80 fot når strømningshastigheten øker til 75 gpm - dette forholdet er tydelig synlig på kurven.
Power-Flow Curve (P-Q Curve) viser forholdet mellom pumpens strømforbruk og strømningshastighet ved konstant hastighet. Strømforbruk (i hestekrefter eller kilowatt) er plottet på den vertikale aksen, og strømningshastigheten på den horisontale aksen.
I motsetning til H-Q-kurven, viser P-Q-kurven en oppadgående trend: strømforbruket øker når strømningshastigheten øker. Dette er fordi pumpen trenger å anstrenge seg mer for å levere mer væske og overvinne større friksjon og turbulens. Forståelse av denne kurven er avgjørende for valg av pumpemotor – hvis motoren er underdimensjonert, kan den overbelastes under forhold med høy strømning; hvis det er for stort, vil det føre til energisløsing.
Effektivitet-strømningskurven (E-Q-kurven) gjenspeiler pumpens effektivitet ved forskjellige strømningshastigheter. Effektivitet (uttrykt i prosent) er plottet på den vertikale aksen, og strømningshastigheten på den horisontale aksen. Denne kurven er nøkkelen til å redusere energiforbruket, siden den viser strømningshastigheten som pumpen fungerer med maksimal effektivitet.
Effektivitetskurven er vanligvis "bakkeformet": effektiviteten stiger til en topp når strømningshastigheten øker, og avtar deretter gradvis når strømningshastigheten fortsetter å øke. Toppen av denne kurven kalles Best Efficiency Point (BEP) – forklart i detalj nedenfor.
Å lese en pumpekurve handler ikke bare om å identifisere de tre underkurvene, men også å forstå de viktigste datapunktene som bestemmer pumpens ytelse. Nedenfor er kjerneelementene å fokusere på:
Best Efficiency Point (BEP) er kombinasjonen av strømningshastighet og trykkhøyde der pumpen opererer med maksimal effektivitet, som også er toppen av E-Q-kurven og det mest økonomiske driftspunktet for pumpen. Når du velger en pumpe, prioriter modeller hvor det nødvendige driftspunktet (strømningshastighet + trykkhøyde) til systemet er så nær BEP som mulig.
Drift av pumpen langt fra BEP fører til økt energiforbruk, akselerert slitasje på pumpehjulet og motoren, og forkortet levetid for pumpen. For eksempel kan en pumpe med en BEP tilsvarende 60 gpm oppleve en effektivitetsreduksjon på 20%-30% og for tidlig svikt når den opererer med 30 gpm (halve BEP-strømningshastigheten).
Driftsområdet (også kjent som ytelsesområdet) refererer til strømningshastigheten og trykkhøydeintervallet der pumpen kan fungere trygt uten å skade impelleren, motoren eller andre komponenter. Dette området er definert av pumpens minimum/maksimum strømningshastighet og trykkhøyde, og kan sees direkte på H-Q-kurven.
Produsenter anbefaler vanligvis å bruke pumpen innenfor 70–120 % av BEP for å sikre et sikkert driftsområde. Drift utenfor dette området kan forårsake kavitasjon, overdreven vibrasjon, overoppheting av motoren og andre problemer.
Avstengningshøyde er den maksimale trykkhøyden pumpen kan generere ved null strømning (dvs. når utløpsventilen er stengt), som er skjæringspunktet mellom H-Q-kurven og den vertikale aksen (Y-aksen). Å forstå avstengningshodet er avgjørende for systemdesign - hvis den statiske høyden til systemet overstiger pumpens avstengningshøyde, vil pumpen ikke levere væske.
Maksimal strømningshastighet er den maksimale strømningen pumpen kan levere ved null trykkhøyde (dvs. ingen strømningsmotstand), som er skjæringspunktet mellom H-Q-kurven og den horisontale aksen (X-aksen). Denne verdien hjelper deg med å avgjøre om pumpen kan møte systemets maksimale strømningsbehov.
Net Positive Suction Head (NPSH) er en nøkkelparameter for å forhindre kavitasjon – et destruktivt fenomen der dampbobler dannes i væsken på grunn av utilstrekkelig sugetrykk, som skader pumpekomponenter. NPSH er forskjellen mellom væsketrykket ved pumpesuget og væskens damptrykk.
De fleste pumpekurver inkluderer en NPSH-kurve, som viser minimum NPSH som kreves for at pumpen skal fungere uten kavitasjon ved forskjellige strømningshastigheter. For å unngå kavitasjon, må tilgjengelig NPSH i systemet være større enn NPSH som kreves av pumpen.
Ikke alle pumpekurver har samme form – formen deres avhenger av pumpedesignet, og ulike kurveformer passer til forskjellige bruksscenarier. Nedenfor er de tre vanligste pumpekurveformene:
En bratt kurve indikerer at pumpen kan generere høy trykkhøyde ved lave strømningshastigheter. Denne kurvetypen er egnet for høytrykksapplikasjoner som kjelematingssystemer, høytrykksrensing eller industrielle prosesser der væske passerer gjennom tynne rør eller høymotstandssystemer.
En flat kurve betyr at pumpen kan levere høy strømning ved lav trykkhøyde. Den er ideell for applikasjoner med stor strømning og lav motstand som vanningssystemer, kjøletårn eller kommunale vannforsyningssystemer.
En raskt fallende kurve indikerer at pumpen er utsatt for kavitasjon ved lave strømningshastigheter. Slike pumper krever høyere tilgjengelig NPSH for å fungere effektivt, og er egnet for applikasjoner med stabile strømningshastigheter og tilstrekkelig sugetrykk.
For å få full utnyttelse av pumpekurver, følg disse praktiske tipsene – de vil hjelpe deg med å velge riktig pumpe og optimere ytelsen:
Å velge rettsentrifugalpumpe, avklar først systemkravene, og match deretter kravene med pumpeytelse ved å bruke pumpekurven. Nedenfor er en steg-for-steg guide:
Etter å ha valgt riktig pumpe, kan du optimalisere ytelsen ved å bruke pumpekurven for å redusere kostnadene og forlenge levetiden. Nedenfor er kjernestrategier:
