Sentrifugalpumperer kjerneutstyr som brukes i industrielle og kommunale felt og genererer kraftige vibrasjoner under drift. Utstyrsfundamentet, forhåndsformede ankerhull og ankerbolter utgjør sentrale skjulte arbeider som garanterer enhetens stabilitet. Mange feil på stedet som pumpekroppsavvik, resonans, overoppheting av lager og boltbrudd er vanligvis forårsaket av ikke-standard konstruksjon av forhåndsformede hull eller substandard boltinstallasjon. Dette dokumentet utdyper de viktigste retningslinjene for konstruksjon av forhåndsformede ankerhull og installasjon av ankerbolter for sentrifugalpumper.
Preformede ankerhull for sentrifugalpumper er spesialdesignet for sekundær fuging av ankerbolter. Størrelsen, formen, vertikaliteten og renheten til forhåndsformede hull bestemmer direkte forankringsstyrken til boltene, utjevningsnøyaktigheten til utstyret og den generelle stabiliteten til fundamentet. Som en kjerneprosedyre for pumpefundamentkonstruksjon, må arbeidet utføres i strengt samsvar med industrielle standarder.

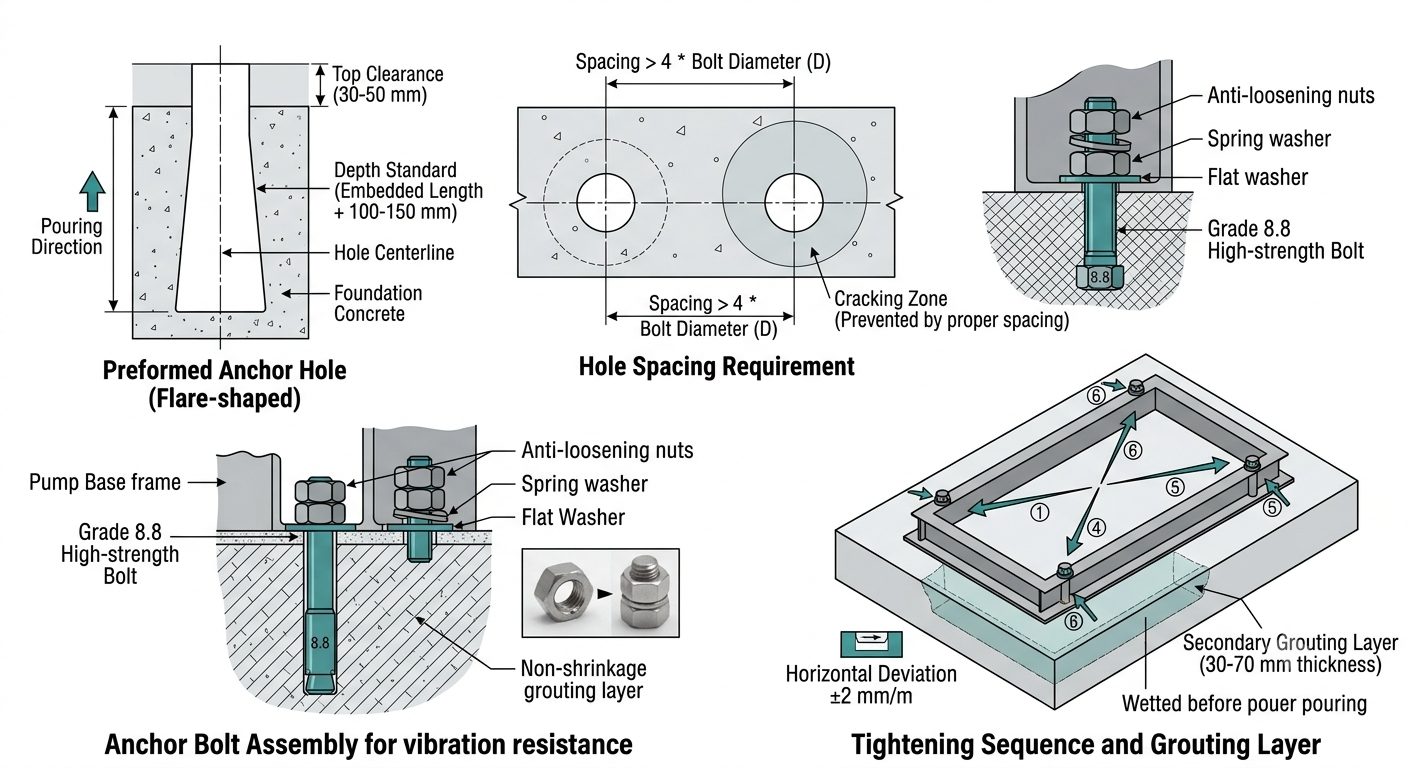

Dimensjonene til preformede hull skal ha en balanse mellom tilstrekkelig fugekompakthet og strukturell styrke på betongfundamenter. Underdimensjonerte hull vil føre til ufullstendig fuging, mens overdimensjonerte hull vil svekke bæreevnen til fundamentet. De generelle standardiserte konstruksjonsparametrene er spesifisert som følger:
Avstand mellom bolt og hullvegg:En ensidig klaring på 30–50 mm skal opprettholdes mellom hver bolt og veggen til det forhåndsformede hullet for å gi tilstrekkelig plass til ikke-krympende fugemateriale, for å sikre full innpakning og forankring av bolter.
Dybdestandard for forhåndsformede hull:Den totale dybden på hvert preformede hull skal være 100–150 mm større enn den faktiske innstøpte lengden på ankerbolten, noe som grundig hindrer uthuling i hullbunnen og ufullstendig fuging, og sikrer forankringsstyrken i bunnen.
Avstandskrav mellom hullene:Sentrum-til-senter-avstanden mellom to tilstøtende forhåndsformede forankringshull skal ikke være mindre enn 4 ganger diameteren til forankringsbolten, noe som effektivt unngår sprekker og delvis avskalling av fundamentet etter betongstøping og fuging.
Optimal hullform:Et utsvingt hull med en smal topp og bred bunn er foretrukket i konstruksjonen. Sammenlignet med rette hull, forbedrer denne strukturen uttrekksmotstanden til bolter betraktelig og hindrer bolter i å løsne og forskyve seg på grunn av langvarig utstyrsvibrasjon.
Før støping av grunnbetong, skal høyfaste PVC-forskalingsrør, spesialtilpassede stålformer eller treformer festes for forming for å sikre nøyaktige hullposisjoner og vanlige hullformer. Demolding skal utføres umiddelbart etter det første betongsettet for å forhindre skade og flising av hullvegger forårsaket av avforming etter fullstendig størkning.
Før fuging, må alt rusk, laitance, støv og oppsamlet vann inne i hullene rengjøres grundig. Høytrykksluft anbefales for omfattende spyling for å sikre fast binding mellom fugematerialet og den originale betongbasen uten mellomlag eller hule områder.
Det skal utøves streng kontroll over hullposisjonsavvik. Ved forskyvning av hull, underdimensjonerte åpninger eller deformerte hullformer, skal manuell meisling og rømmer benyttes for korrigering. Kutting eller forkorting av ankerbolter er strengt forbudt, da det vil svekke boltestyrken og resultere i utilstrekkelig forankringslengde.
Vertikaliteten til preformede hull skal garanteres med helningsavviket til hullveggene ikke mer enn 1,5°. Skrå montering av bolter vil føre til ujevn spenningsfordeling, noe som fører til spenningskonsentrasjon under drift og som videre resulterer i boltgjengebrudd, gjengeglidning og sprekkdannelse i bunnrammen.
Som bærende kjernekomponenter som forbinder basisrammen til sentrifugalpumper og betongfundamenter, utfører ankerbolter funksjonene utstyrsfiksering, nivellering, vibrasjonsreduksjon og forskyvningsmotstand. Klare industrielle standarder gjelder for materialvalg, styrkegrad, innstøpt lengde, installasjonsprosess, fuging og herding, anti-løsning og anti-korrosjon av ankerbolter. Vanlige bolter skal aldri brukes som erstatning.
Materialer skal velges forskjellig i henhold til driftsforholdene, transportmedier og tonnasje av sentrifugalpumper for å eliminere potensielle sikkerhetsfarer som oppstår ved feil valg:
Vanlige sentrifugalpumper for rent vann (sivil bruk og konvensjonell industriell vannforsyning):Q235 ankerbolter av karbonstål med en styrkegrad på ikke mindre enn grad 4.8 skal brukes. De leverer stabil ytelse med høy kostnadsytelse og oppfyller kravene til konvensjonell vibrasjonsreduksjon og fiksering.
Sentrifugalpumper for kloakk, kjemiske og korrosive medier:For medier som inneholder syre, alkali, urenheter og korrosive komponenter, må 304 eller 316 ankerbolter av rustfritt stål brukes for å effektivt forhindre rust og korrosjon og unngå boltesvikt som rustbrudd og fall av.
Storskala høytrykks- og høystrøms kraftige sentrifugalpumper:For utstyr med tung belastning og høy vibrasjonsfrekvens kreves det høyfaste ankerbolter av klasse 8.8 eller høyere. De har overlegen strekkmotstand, tretthetsmotstand og deformasjonsmotstand, og er anvendelige for langsiktig høybelastning kontinuerlig drift.
Krav til matchende tilbehør:Hvert sett med ankerbolter skal være utstyrt med flate skiver, fjærskiver og doble muttere som standard tilbehør. Den komplette tilbehørskombinasjonen realiserer dobbel anti-løsende ytelse for å tilpasse seg den kontinuerlige vibrasjonen av vannpumper.
Den innebygde lengden bestemmer direkte uttrekksbæreevnen til bolter og er en nøkkelindeks for å forhindre at bolten trekkes ut og løsner. Standard innebygde lengdeforhold for forskjellige pumpetyper er spesifisert som følger:
Lette vertikale sentrifugalpumper: Den innebygde lengden skal ikke være mindre enn 15 ganger boltdiameteren for å tilfredsstille lettvektsfikseringskravene til småskala utstyr.
Konvensjonelle horisontale industrielle sentrifugalpumper: Den innebygde lengden skal være 20 til 25 ganger boltdiameteren for å tilpasses belastningen ved vanlig industriell drift.
Kraftige høystrøms- og høytrykksentrifugalpumper: Den innebygde lengden skal ikke være mindre enn 30 ganger boltdiameteren for å øke forankringens bæreevne og motstå sterk vibrasjonspåvirkning.
Utilstrekkelig innebygd lengde vil føre til utilstrekkelig strekkbærekapasitet, og bolter er utsatt for å løsne og trekke seg ut under langvarig vibrasjon. For lang innstøpt lengde kan forstyrre fundamentstålstenger, forårsake byggeavfall og svekke fundamentets strukturelle integritet.
Etter plassering skal ankerbolter holdes vertikale og midlertidig festes med spesielle braketter for å unngå helning og forskyvning og sikre jevn spenningsfordeling i etterfølgende drift. I mellomtiden skal installasjonsdimensjonene til ankerbolter kontrolleres strengt mot sentrifugalpumper og horisontale pumpeenheter for å sikre full overensstemmelse mellom hullposisjoner, boltavstand og monteringshull på utstyrsbunnrammen. Det horisontale avviket til fundamentflaten skal kontrolleres innenfor ±2 mm/m for å garantere en nøyaktig referanse for utstyrsutjevning.
Spesielt ikke-krympende fugemateriale skal brukes jevnt for fuging. For flertrinns sentrifugalpumper foretrekkes fintilslagsbetong av høy styrkekvalitet. Vanlig sementmørtel er strengt forbudt. Vanlig mørtel har en tendens til å krympe og sprekke etter størkning, og danner hull og hule områder som ikke kan garantere den totale spenningsytelsen mellom bolter og fundament. Styrkegraden til betong som brukes til fuging av flertrinnspumper skal være én grad høyere enn den opprinnelige grunnbetongen for å forbedre forankringsstyrken under stor belastning.
Ved komprimering av betong og fugemasse i preformede hull skal operasjonen være skånsom og jevn. Vipping av ankerbolter og forskyvning av pumpekropper og pumpeenheter er strengt forbudt, for å forhindre ugyldiggjøring av tidligere posisjonerings- og nivelleringsarbeid og eliminere den skjulte faren for eksentriske belastninger på bolter.
Konstruksjonen skal følge prinsippet om styrkeoverholdelse strengt. Utjevning, justering og fiksering av pumpekropper og pumpeenheter kan kun utføres etter at styrken til fundamentbetongen når mer enn 75 % av konstruksjonsstyrken. Sekundær fuging skal implementeres ved nøyaktig posisjonering. Høyden på det sekundære fugelaget skal kontrolleres innenfor 30–70 mm med jevn tykkelse og flat overflate.
Før sekundær fuging skal fundamentets kontaktflate behandles grundig: skyll vekk overflatestøv og rusk med rent vann og fukt underlagsflaten helt for å sikre tett binding mellom ny og gammel betong samt fugelaget uten mellomlag. Den omgivende konstruksjonstemperaturen skal være strengt kontrollert. Spesielle frostbeskyttelsestiltak må tas når omgivelsestemperaturen er under 0℃ for å forhindre frostskader og styrkesvikt i fugelaget.
Fugemateriale skal komprimeres ved lagvis vibrasjon for å trekke ut innvendig luft. Herding skal utføres umiddelbart etter fuging. Hvis omgivelsestemperaturen er under 5 ℃, skal termisk isolasjon og frostbeskyttelse brukes gjennom hele herdeprosessen for å unngå sprekkdannelse, sliping og understandard styrke forårsaket av frostskader ved lav temperatur. Under normale arbeidsforhold skal den fugede strukturen herdes i minst 72 timer før endelig tiltrekking av utstyr.
Prinsippet om "nivellering først, stramming senere" må følges. Det horisontale avviket til pumpebunnrammen skal kontrolleres innenfor 0,05 mm/m. Muttere skal strammes symmetrisk i diagonale retninger i flere omganger. Engangsfull tiltrekking og ensidig tvungen tiltrekking er forbudt, noe som kan forårsake deformasjon av pumpebasens ramme, avvik fra utstyrsnivelleringsnøyaktigheten og overbelastningsskader på bolter.
Utendørs pumpehus, fuktige verksteder og vannbehandlingsarbeidsforhold: Etter aksept av boltinstallasjon skal antirustmaling påføres jevnt på bolter. Vanntett og anti-korrosjonstape kan vikles rundt nøkkeldeler for å isolere fuktighet og redusere korrosjon.
Arbeidsforhold med høyfrekvent vibrasjon og kontinuerlig drift: En dobbel anti-løsningsstruktur som kombinerer doble muttere og fjærskiver skal tas i bruk. For tøffe arbeidsforhold kan spesielt gjengelåsende lim påføres for fullstendig å forhindre at mutteren løsner forårsaket av vibrasjoner.
Regelmessig inspeksjonsmekanisme: Etterstrammingsinspeksjon skal utføres hver 3. måned under konvensjonelle tørre arbeidsforhold. For arbeidsforhold med høy temperatur, høy luftfuktighet, sterk korrosjon og intens vibrasjon, skal det utføres spesiell månedlig inspeksjon for å eliminere skjulte farer for å løsne og korrosjon i tide.
Mindre ikke-standard konstruksjon av sentrifugalpumpeankersystemer vil utvikle seg til utstyrsfeil på et senere tidspunkt. Hyppige feil på stedet og tilsvarende farer er oppført som følger:
Underdimensjonerte forhåndsformede hull og utilstrekkelig klaring:Fugematerialet kan ikke pakke inn boltene helt, noe som resulterer i utilstrekkelig belastningsbærende område for forankring. Utstyret vil riste, forskyve seg og avvike under drift.
Substandard innebygd dybde på ankerbolter:Utilstrekkelig strekkbærekapasitet vil føre til at bolter løsner og løfter seg under langvarig vibrasjon, oppveier koaksialiteten til pumpehuset og forverrer slitasje på lagre og løpehjul.
Forenklet tilbehørskonfigurasjon med kun en enkelt mutter og ingen fjærskive:En slik konfigurasjon tåler ikke kontinuerlig vibrasjon, og muttere er tilbøyelige til å løsne seg automatisk, noe som er en viktig årsak til enhetsresonans og ustabilitet i utstyret.
Fuging med vanlig mørtel og utilstrekkelig herdetid:Mørtelen vil krympe, sprekke og utvikle indre hule områder, og skade den generelle integriteten til fundamentet. Utstyret vil sannsynligvis skifte integrert under langvarig drift.
Skråmontering av bolter og ensidig tiltrekking:Ujevn belastning og alvorlig spenningskonsentrasjon vil oppstå på bolter, noe som fører til boltbrudd og sprekker og skader på pumpebasens ramme etter langvarig drift.
Strengt aksept skal gjennomføres etter ferdigstillelse av ankerkonstruksjon og sekundær fuging, og utstyret kan først settes i drift etter bestått aksept. Aksepten dekker flere aspekter, inkludert grunnoverflatenøyaktighet, konstruksjonsteknologi, materialstandarder, lavtemperaturkonstruksjon og utstyrsprøvedrift.
Aksept er delt inn i tre hovedkategorier: utseendeinspeksjon, komponentinspeksjon og prøvedriftsinspeksjon.
Grunnflatenøyaktighet aksept:Det horisontale avviket til utstyrsinstallasjonens fundamentflate skal kontrolleres innen ±2 mm/m. Fugingen i preformede hull skal være tett og full uten hule områder, sprekker eller avskalling. Betongen rundt hullåpninger skal være flat, intakt og fri for skader og defekter.
Boltkomponent aksept:Det vertikale avviket til bolter skal ikke være mer enn 2 mm/m uten helling eller forskyvning. Alt tilbehør skal være komplett og intakt, og boltgjenger skal være fri for sklir, korrosjon og deformasjoner. Spesifikasjonen og materialet til bolter skal samsvare med designkrav og være kompatible med pumpetypen.
Fugeteknologi og materialaksept:Fin tilslagsbetong med en grad høyere styrke skal brukes for fuging av flertrinns sentrifugalpumper, og spesielt krympende fugemateriale skal brukes for vanlige pumpetyper. Det sekundære fugelaget skal ha jevn tykkelse fra 30 mm til 70 mm. Grunnflaten skal være grundig spylt og fuktet før bygging, og frostbeskyttelses- og varmeisolasjonstiltak skal gjennomføres fullt ut i miljøer med lav temperatur.
Aksept for prøvedrift:Etter at utstyret har vært i kontinuerlig drift under full belastning i mer enn 2 timer, skal det ikke oppstå løsnede ankermuttere, forskyvning av basisrammen, unormal resonans eller unormal vibrasjon og støy fra enheten, og alle driftsparametere til utstyret skal forbli stabile.
Dokumentgodkjenning:Fullstendige journaler, inkludert boltspesifikasjoner, materialsertifikater, styrkekvaliteter for fugematerialer, konstruksjonstemperatur, herderegistreringer og strammeprosessdata skal oppbevares for etterfølgende vedlikehold, inspeksjon og renovering.
Konstruksjonen av preformede ankerhull og montering av ankerbolter for sentrifugalpumper er kritiske skjulte arbeider som bestemmer stabiliteten til pumpeenheter. Hele byggeprosessen inkludert dimensjonskontroll, fuging og tiltrekking skal gjennomføres i streng overholdelse av relevante standarder for å unngå konstruksjonsfeil.
Som et profesjonelt merke for væskeutstyr,TEFFIKOfølger fullt ut industrielle standarder og gir et komplett sett med standardiserte løsninger som dekker matching av basisramme, valg av bolter og veiledning på stedet.
